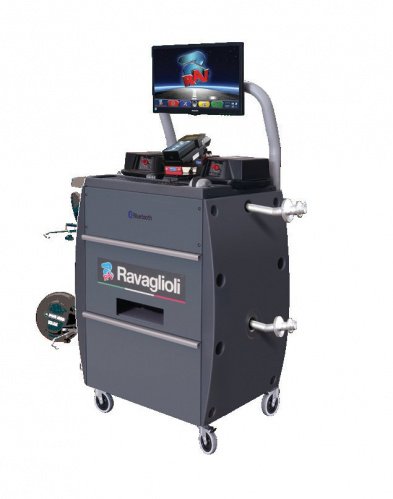

Стенд развал схождения 3D Ravaglioli TD3000HPMB

Описание

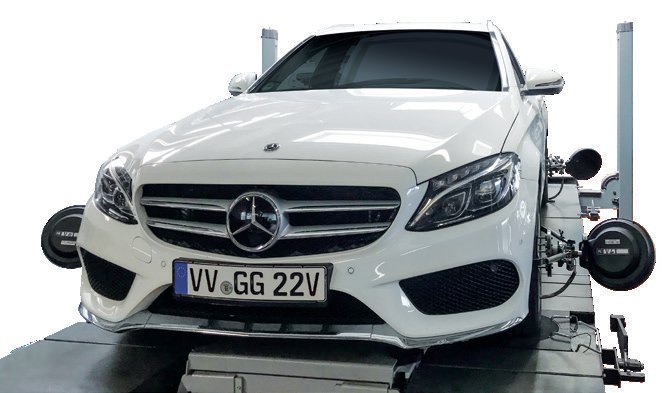

Стенд развал схождения Ravaglioli TD3000 HPMB одобрен и рекомендован Mercedes-Benz. Эксклюзивный стенд развал-схождения с 3D мишенями. Оснащен 2 компактными измерительными блоками и 4 пластиковыми прочными мишенями для определения всего в течение нескольких секунд всех углов транспортного средства. Пульт дистанционного управления расположен на каждой измерительной головке.

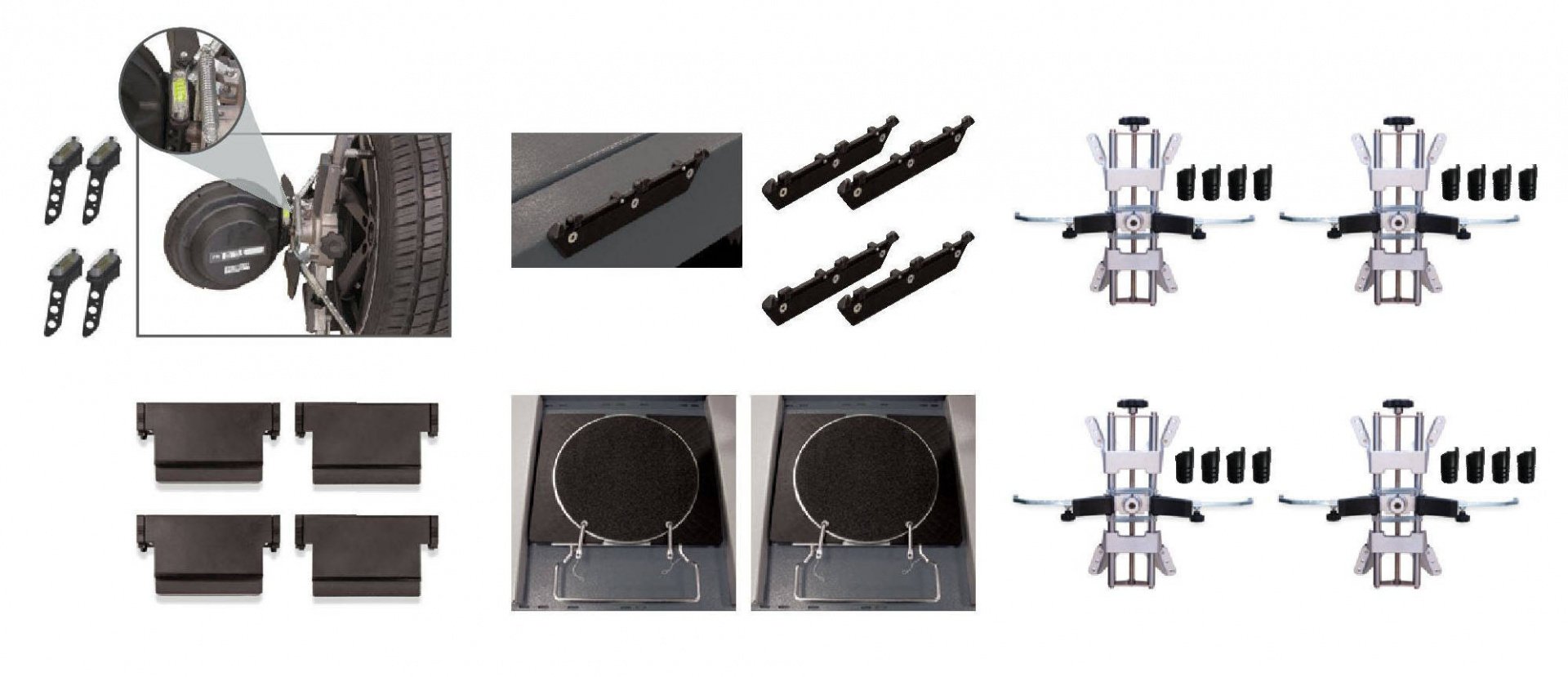

Комплектация

• Специфичное ПО Mercedes

• Оригинальная база данных Mercedes
• 2 пары 4-х точечных колесных зажимов STDA46EU/3D-MB
• Комплект из 4-х спиртовых уровней STDA149 для мишеней
• Пара поворотных кругов с низким коэффициентом трения STDA134

• Пара дополнительных батарей STDA128 (всего 4)
• Дополнительная пара скоб крепления на подъемник STDA117 (всего 4)
• Кабинет, оснащенный боковыми держателями для MB 3-х точечных колесных зажимов ( в комплект не включены)
• На кабинет установлен держатель для устройства Romess (в комплект не включен)

• ПК с мышью и DVD приводом

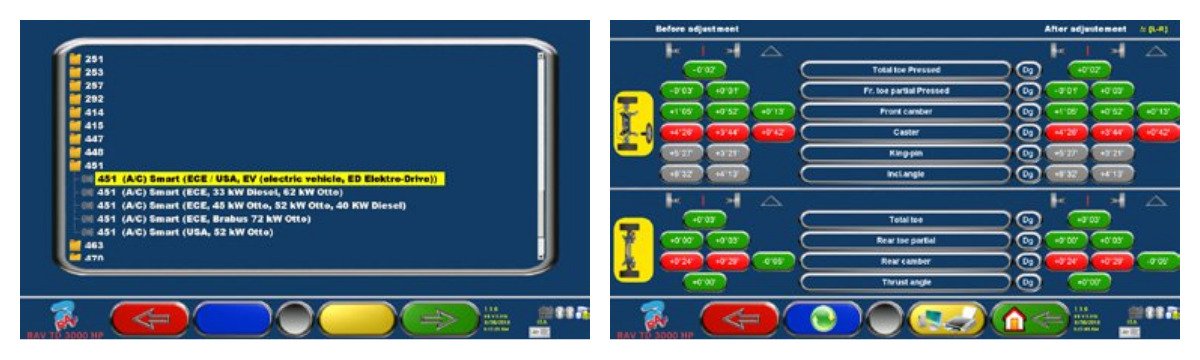

Оригинальная база данных Mercedes, данные до и после проведения регулировок

Особенности:

• Мобильный не  требует  привязки  к  определен - ному месту и расстояниям.
• Всего 1.5 минуты на полное измерение, без прокатки. Работа на нулевой высоте, с учетом погрешности плоскости.
• Функция быстрого колесного контроля.
• Высокая точность измерений - камеры непрерывно контролируют
• положение мишеней и отображают результат в режиме реального времени
• Easy find - удобный и быстрый поиск по моделям или V.I.N. коду.
• Easy update - простое обновление ПО и базы. USB ключ для сохранения и восстановления клиентской базы.
• 3D animation - визуальные подсказки по операции проведения развал схождения
• Quick run out - быстрая компенсация износа, методом прокатки с поворотом колеса до 30 градоусов
• Готов к работе с ADAS системами


Универсальность

Стенд развал схождения Ravaglioli TD3000 можно устанавливать на любом типе подъемников которые имеют платформы (ножничном, четырехстоечном, плунжерном), также развал может быть установлен на "Яму". Сфера применения легковые и коммерческие автомобили с 2 осями и колесной базой в диапазоне от 1800 мм до 4700 мм. Измерительные блоки могут быть смещены при измерении транспортных средств с особо широкой базой

Измерительный блок имеет две камеры , которые смотрят по двум осям (X, Y) они компенсируют смещение блоков и их поворот. Также в каждом блоке встроены двухосевые электронные инклинометры (измерители угла) что компенсируют наклон блоков, в совокупности они вычисляют и производят автоматическую компенсацию уровня платформ.

Оборудование не привязано к определенному месту в мастерской, может работать где угодно

Оборудование развал схождения не привязано к определенному месту в мастерской, консоль управления и подъемник могут размещаться как угодно относительно друг друга. Установку оборудования можно произвести оптимально вашим требованиям, сэкономив ваши средства и площадь автосервиса.

Удобство при эксплуатации

Развал схождение Ravaglioli TD 3000 максимально удобен и практичен во время эксплуатации. Интуитивно понятное ПО проведения процедуры и регулировки развал схождения, с анимационными подсказками.

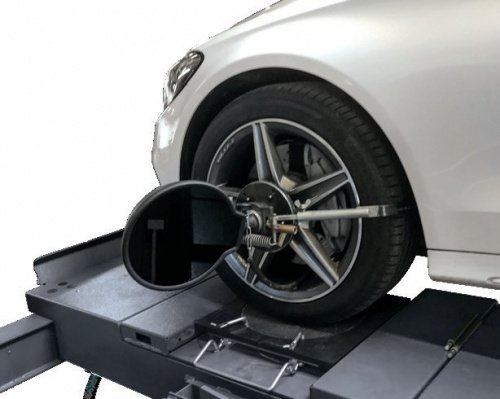

Специальные трех точечные зажимы в комбинации с полноценными 3D мишенями, которые состоят из множества сфер, покрытыми специальными кристалами, позволяет четырем HD камерам моментально получить идентификацию мишеней и углов положения колес в пространстве без применения “прокатки” автомобиля, что значительно сэкономит ваше время и силы.

В случае если вам по каким либо причинам (визуально не ровный диск) требуется “прокатка автомобиля” стенд Ravaglioli позволяет сделать процедуру с поворотом колеса всего в - 30°. Стенд развал схождения не требует калибровки весь срок службы

Отсутствие каких либо проводов для передачи данных или питания.. Измерительные блоки передают данные на консоль управления по Bluetooth каналу. Аккумуляторная батарея блоков выдает длительный срок автономной работы, батареи быстро перезаряжаются на консоле управления. Несомненным плюсом является то что яркое освещение вокруг оборудования, некоем образом не влияет на стабильную работу и точность измерений стенда развал схождения Ravaglioli.

Для удобства мастера показания для регулировки развал схождения отображаются на мониторе консоли управления и дублируются на блоках с камерами при помощи световых индикаторов. Также есть возможность установить приложение на телефон или планшет и работать дистанционно от стенда.

Измерительные блоки

Измерительные блоки имеют четыре встроенных камеры высокой точности с HD разрешением, они обеспечивают быстрый захват 3D мишеней на любой удобной для оператора рабочей высоте. Камеры имеют мощную инфракрасную светодиодную подсветку, благодаря чему отчетливо видят каждый маркер (сферу) внутри 3D мишени, независимо от внешних условий( блики, яркий свет). Передача данных осуществляется по каналу Bluetooth

В блок с камерами встроена панель управления, оператору нет необходимости каждый раз подходить к стенду с клавиатурой, можно проводить дистанционное управление развалом прямо с измерительного блока. Светодиодные повторители дублируют показания монитора , оператор может проводить регулировку развал схождения автомобиля опираясь на показания светодиодов, это особенно удобно когда монитор находится в не зоны видимости.

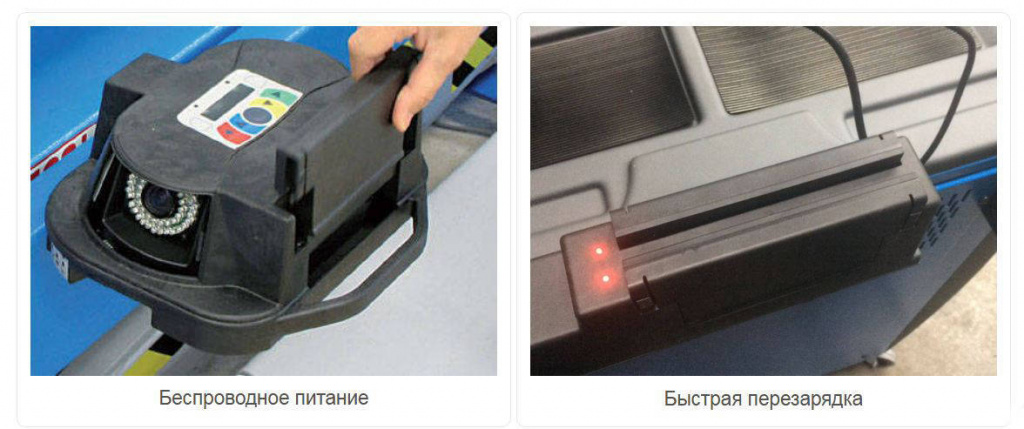

Измерительные блоки имеют съемные быстро перезаряжаемые аккумуляторные батареи. Заряда хватает минимум на 8 часов беспрерывной работы. Зарядка батареи происходит на консоли управления. Измерительные блоки крепятся к подъемнику быстросъемными кронштейнами. Блоки можно снять на консоль управления, или установить на другой подъемник (яму) и проводить измерения развал схождения там, поскольку оборудование не привязано к определенному месту работы. Во избежание нанесения травмы оператору и повреждения блоков кронштейн имеет специальный шарнир

3D мишени

благодаря двухуровневому расположению маркеров внутри 3-х мерных мишеней, стенд позволяют определять положение колеса в пространстве в разы точнее и быстрее по сравнению с обычными плоскими мишенями такими как ( Hunter, Hofmann, HPI , Vectra), так как учитывается расстояние между сферами и расстояние между первой и второй плоскостью

Эксклюзивные 3D мишени, технология 3х мерного изображения

• НЕТ необходимости в процедуре компенсации биения диска
• очень легкие
• внутри нет электронных компонентов
•  не требуют обслуживания

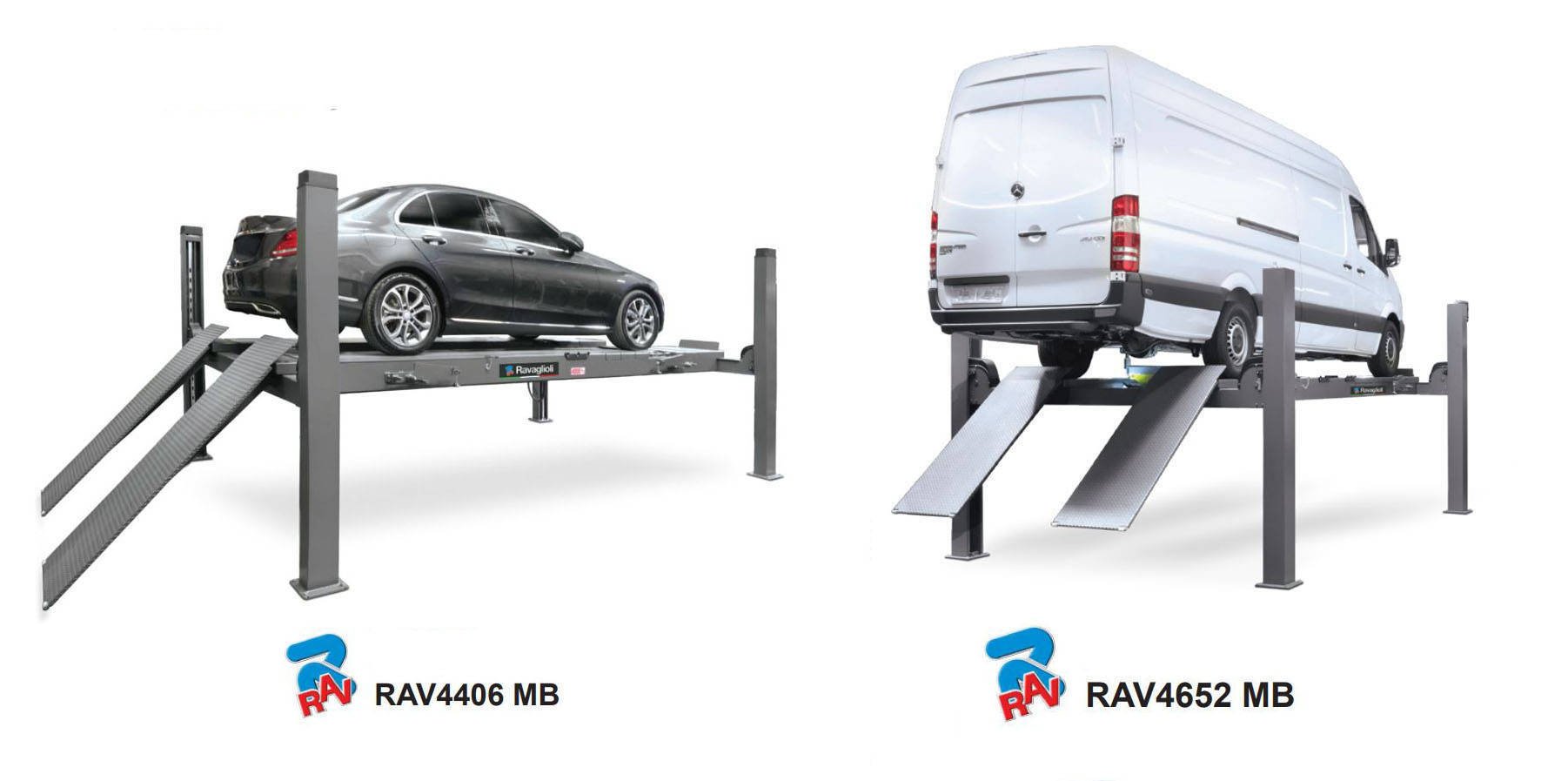

Омологированые Mercedes-Benz четырехстоечные подъемники

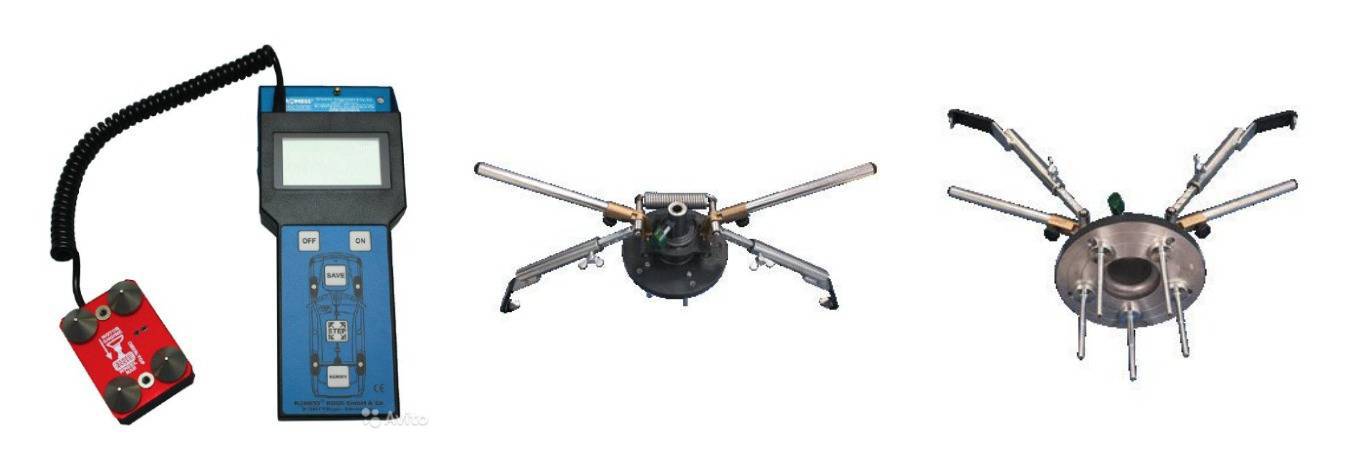

Дополнительно можно приобрести  ROMESS и колесные зажимы Mercedes

Технические характеристики

Готов к работе с ADAS системами

Перед калибровкой  ADAS необходимо провести процедуру регулировки углов развал схождения колес, также калибровочная панель должна быть выровнена относительно оси движения транспортного средства. Линейка стендов развал схождения  TD 3000 готова к работе с калибровочными ADAS  системами что позволяет  точно позиционировать панель и значительно экономит время по сравнению с классическим лазерными системами

Для работы с калибровочными ADAS системами необходимо дополнительное оборудование:

• STDA141ADAS -  токен для обновления ПО стенда развал схождения для работы с панелью калибровки ADAS

• STDA150TX - комплект  адаптеров для установки мишеней на панели TEXA

• STDA150AU - комплект адаптеров для установки мишеней на панели AUTEL
