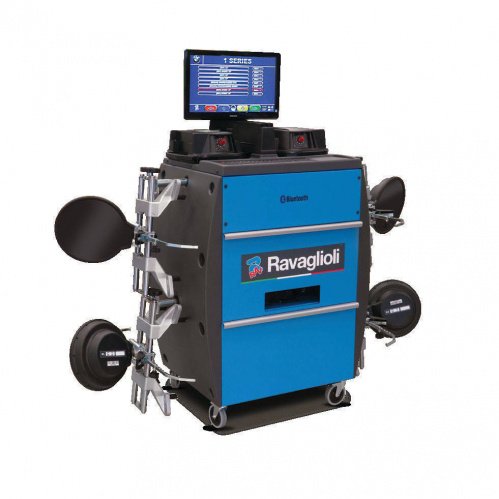

Стенд развал схождения 3D Ravaglioli TD3000SP

Описание

Омологация и рекомендации Автопроизводителей

Фирменные авторизованные автоцентры обязаны быть укомплектованы оборудованием и инструментом которое имеет омологацию и рекомендовано в соответствии с требованиями Автопроизводителя. Стенды развал схождения серии TD 3000 одобрены и рекомендованы ведущими Автопроизводителями, завод изготовитель Ravaglioli плотно сотрудничает с концернами и отвечает выдвинутым рекомендациям и стандартам. В линейке развалов TD 3000 представлены модели имеющие Омологацию от BMW (RAVTD3000HPBMW) и Mercedes (RAVTH3000HPMB)

• Универсальность
• Европейское качество
• Удобство при эксплуатации
• Измерительные блоки
• 3D мишени
• Зажимы
• Програмное обеспечение
• Комплектация
• Технические характеристики
• Работа с ADAS системами


Особенности стенда развал схождения TD 3000 SP

• Мобильный не  требует  привязки  к  определен - ному месту и расстояниям.
• Функция быстрого колесного контроля.
• Высокая точность измерений - камеры непрерывно контролируют
• положение мишеней и отображают результат в режиме реального времени.
• Уникальный стенд развал схождения работает по программе Pro-Align.
• Easy data - самая большая база данных автомобилей (90000 моделей).
• Easy find - удобный и быстрый поиск по моделям или V.I.N. коду.
• Easy update - простое обновление ПО и базы. USB ключ для сохранения и восстановления клиентской базы.
• 3D animation - визуальные подсказки по операции проведения развал схождения
• Quick run out - быстрая компенсация износа, методом прокатки с поворотом колеса до 30 градоусов
•  Готов к работе с ADAS системами

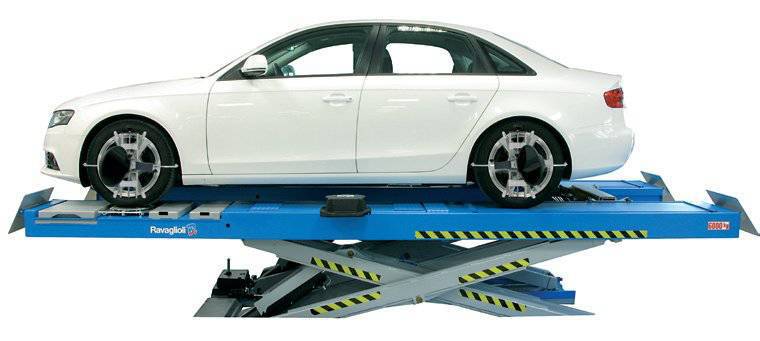

Стенд 3D Развал Схождения оснащен двумя блоками с высокоточными камерами и 3D мишенями с четырехточечными колесными зажимами с механизмом захвата за обод шины  и съёмными когтями из ABS пластика . Блоки быстро устанавливаются на подъемник при помощи шарнирных кронштейнов, которые помогают избежать повреждения при опускании подъемника.

Оборудование развал схождение 3 D имеет ряд преимуществ:

• Большая точность (Два измерительных блока с 4 камерами непрерывно контролируют положение колесных 3D мишеней в пространстве и обновляют информацию на мониторе в режиме реального времени)
• Мобильность (оборудование не привязано к определенному месту в мастерской, может работать где угодно)
• Економия площади автосервиса (стенд развал 3D не требует обязательной установки впереди автомобиля на расстоянии 2 м!)
• Економия средств (стенд не требует калибровки весь срок службы. Автоматическая компенсация уровня платформ подъемника)

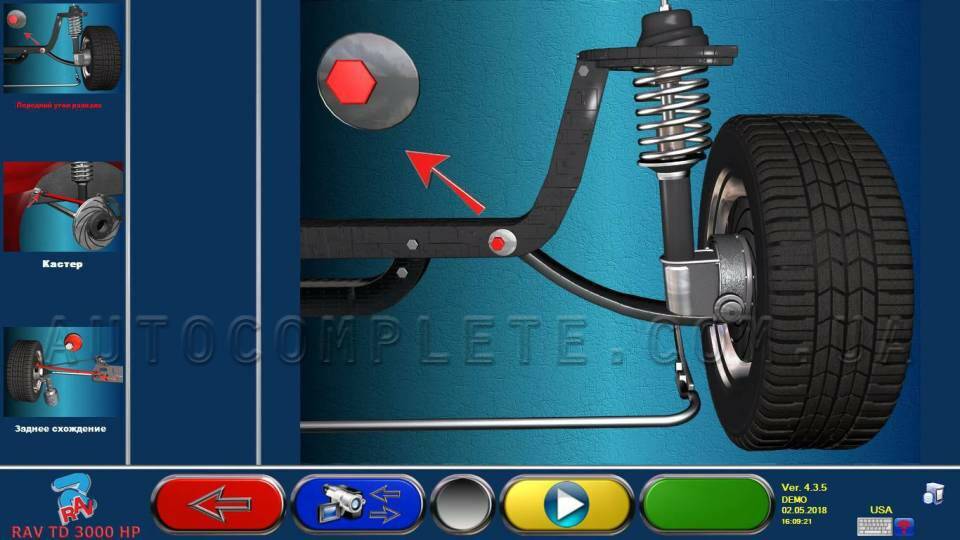

• Удобство при эксплуатации (на стенд развал схождение не влияет яркость освещения. ПО проведения процедуры и регулировки с 3D анимационными изображениями)

Универсальность

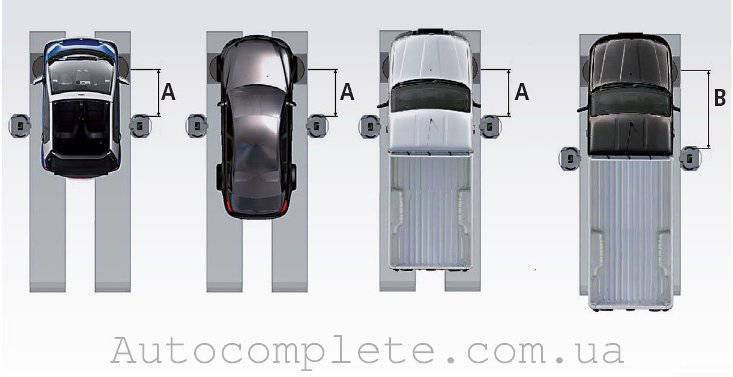

Стенд развал схождения Ravaglioli TD3000 SP можно устанавливать на любом типе подъемников которые имеют платформы (ножничном, четырехстоечном, плунжерном), также развал может быть установлен на "Яму". Сфера применения легковые и коммерческие автомобили с 2 осями и колесной базой в диапазоне от 1800 мм до 4700 мм. Измерительные блоки могут быть смещены при измерении транспортных средств с особо широкой базой

Оборудование развал схождения не привязано к определенному месту в мастерской, консоль управления и подъемник могут размещаться как угодно относительно друг друга. Установку оборудования можно произвести оптимально вашим требованиям, сэкономив ваши средства и площадь автосервиса.

Измерительный блок имеет две камеры , которые смотрят по двум осям (X, Y) они компенсируют смещение блоков и их поворот. Также в каждом блоке встроены двухосевые электронные инклинометры (измерители угла) что компенсируют наклон блоков, в совокупности они вычисляют и производят автоматическую компенсацию уровня платформ.

Оборудование не привязано к определенному месту в мастерской, может работать где угодно

Европейское качество

Стенд развал схождения TD3000 SP производят на заводе Ravaglioli в Италии. Оборудование имеет сертификат качества ISO 9001 и рекомендован такими производителями как: Citroën, Ferrari, Lamborghini, Peugeot, Renault, Volvo. На оборудование Ravaglioli для развал схождения предоставляется гарантия 3 года.

Стенд развал схождения не требует калибровки весь срок службы

Ravaglioli - ведущий европейский производитель OEM оборудования для обслуживания и ремонта автомобилей Компания работает с Автопроизводителями и имеет ряд Омологаций на свое оборудование

Удобство при эксплуатации

Развал схождение Ravaglioli TD 3000 SP максимально удобен и практичен во время эксплуатации. Интуитивно понятное ПО проведения процедуры и регулировки развал схождения, с анимационными подсказками.

Стенд Ravaglioli TD 3000SP  с 4-х точечными  зажимами  позволяет сделать процедуру компенсации биения диска с поворотом колеса всего в - 30°. Версия с 3-х точечными  зажимы   в комбинации с 3D мишенями, которые состоят из множества сфер, покрытыми специальными кристаллами, позволяет четырем HD камерам моментально получить идентификацию мишеней и углов положения колес в пространстве без применения “прокатки” автомобиля, что значительно сэкономит ваше время и силы.

Стенд работает при ярком освещении и прямых солнечных лучах, всегда дает стабильные и точные показания

Отсутствие каких либо проводов для передачи данных или питания.. Измерительные блоки передают данные на консоль управления по Bluetooth каналу. Несомненным плюсом является то что яркое освещение вокруг оборудования, некоем образом не влияет на стабильную работу и точность измерений стенда развал схождения Ravaglioli.

Для удобства мастера показания для регулировки развал схождения отображаются на мониторе консоли управления и дублируются на блоках с камерами при помощи световых индикаторов. Также есть возможность установить приложение на телефон или планшет и работать дистанционно от стенда.

Измерительные блоки

Измерительные блоки имеют четыре встроенных камеры высокой точности с HD разрешением, они обеспечивают быстрый захват 3D мишеней на любой удобной для оператора рабочей высоте. Камеры имеют мощную инфракрасную светодиодную подсветку, благодаря чему отчетливо видят каждый маркер (сферу) внутри 3D мишени, независимо от внешних условий( блики, яркий свет). Передача данных осуществляется по каналу Bluetooth.  Блоки можно снять на консоль управления, или установить на другой подъемник (яму) и проводить измерения развал схождения там, поскольку оборудование не привязано к определенному месту работы. Во избежание нанесения травмы оператору и повреждения блоков кронштейн имеет специальный шарнир

В блок с камерами встроена панель управления, оператору нет необходимости каждый раз подходить к стенду с клавиатурой, можно проводить дистанционное управление развалом прямо с измерительного блока. Светодиодные повторители дублируют показания монитора , оператор может проводить регулировку развал схождения автомобиля опираясь на показания светодиодов, это особенно удобно когда монитор находится в не зоны видимости.

3D мишени

благодаря двухуровневому расположению маркеров внутри 3-х мерных мишеней, стенд позволяют определять положение колеса в пространстве в разы точнее и быстрее по сравнению с обычными плоскими мишенями такими как ( Hunter, Hofmann, HPI , Vectra), так как учитывается расстояние между сферами и расстояние между первой и второй плоскостью

Эксклюзивные 3D мишени, технология 3х мерного изображения

• НЕТ необходимости в процедуре компенсации биения диска
• очень легкие
• внутри нет электронных компонентов
•  не требуют обслуживания

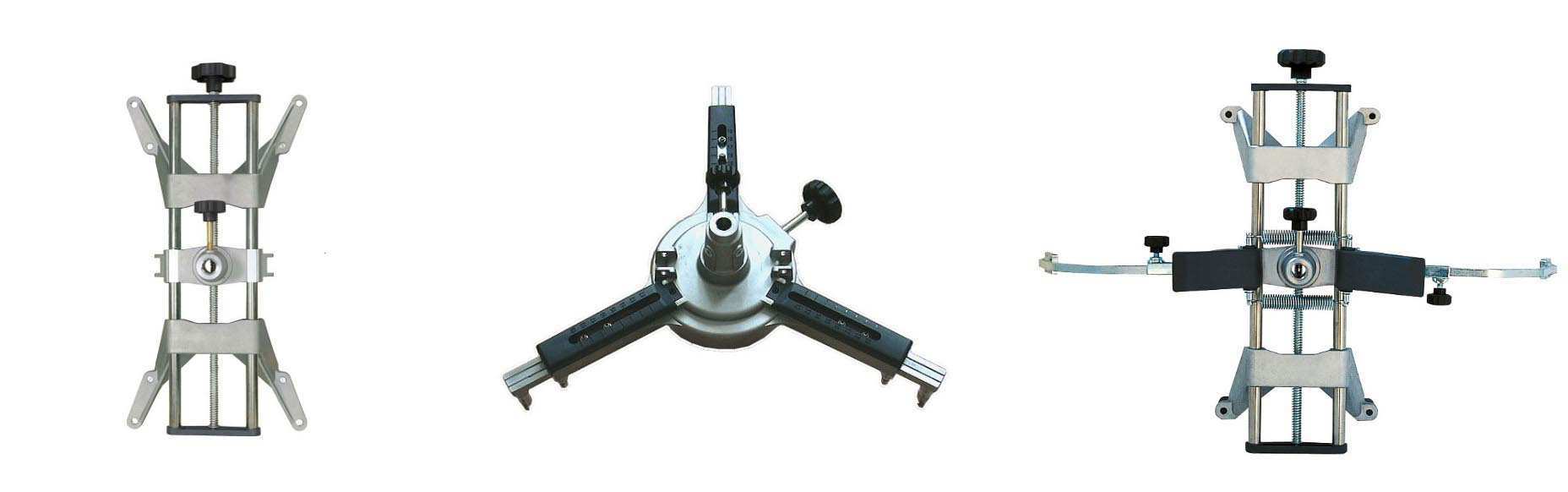

Зажимы

В зависимости от выбранной версии стенд  комплектуется 3x или 4х точечными зажимами. Зажим имеет быструю регулировку, которая позволяет установить его на колесо диаметром от 8″ до 24″.     Зажимы с механизмом захвата за обод шины , в составе с фиксаторами и съёмными когтями из ABS пластика, крепится за протектор шины, что существенно экономят время установки, а когти из пластика не царапают диск ТС.

3х точечные самоцентрирующиеся зажимы, благодаря своей конструкции в комбинации с полноценными 3D мишенями, позволяют не проводить процедуру компенсации биения диска (прокатку ТС). Зажим имеет 3 точки опоры, благодаря "равностороннему треугольнику" идеально вписан в окружность колеса и точно определяет центр диска.  Зажимы Имеют запатентованный механизм (редуктор), что позволяет провести быструю и легкую установку согласно размерам колеса. Наши менеджеры помогут вам подобрать оптимальные зажими под ваши требования.

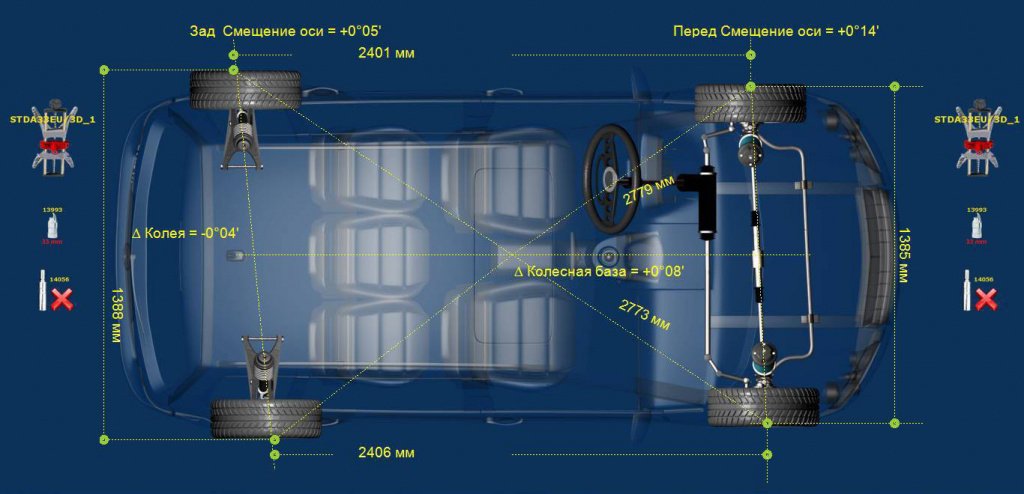

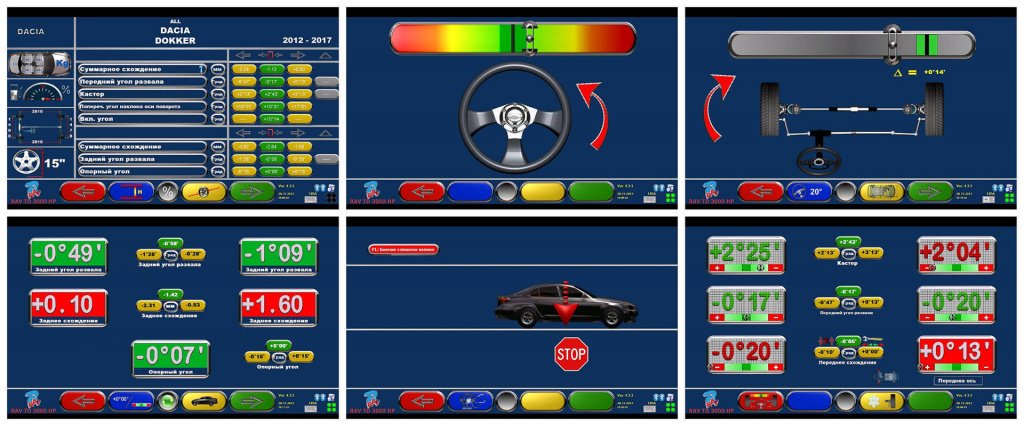

Програмное обеспечение

Стенд TD 3000SP поставляется с программным обеспечением Pro-Align , которе использует базу Autodata, вы имеете данные о всех известных автомобилях, включая последние новинки, более того база регулярно обновляется. Также есть возможность вносить данные об автомобиле самостоятельно.

Технические характеристики

Готов к работе с ADAS системами

Перед калибровкой  ADAS необходимо провести процедуру регулировки углов развал схождения колес, также калибровочная панель должна быть выровнена относительно оси движения транспортного средства. Линейка стендов развал схождения  TD 3000 готова к работе с калибровочными ADAS  системами что позволяет  точно позиционировать панель и значительно экономит время по сравнению с классическим лазерными системами

Для работы с калибровочными ADAS системами необходимо дополнительное оборудование:

• STDA141ADAS -  токен для обновления ПО стенда развал схождения для работы с панелью калибровки ADAS

• STDA150TX - комплект  адаптеров для установки мишеней на панели TEXA

• STDA150AU - комплект адаптеров для установки мишеней на панели AUTEL
