Измерительные блоки стенда РУУК TD 3000

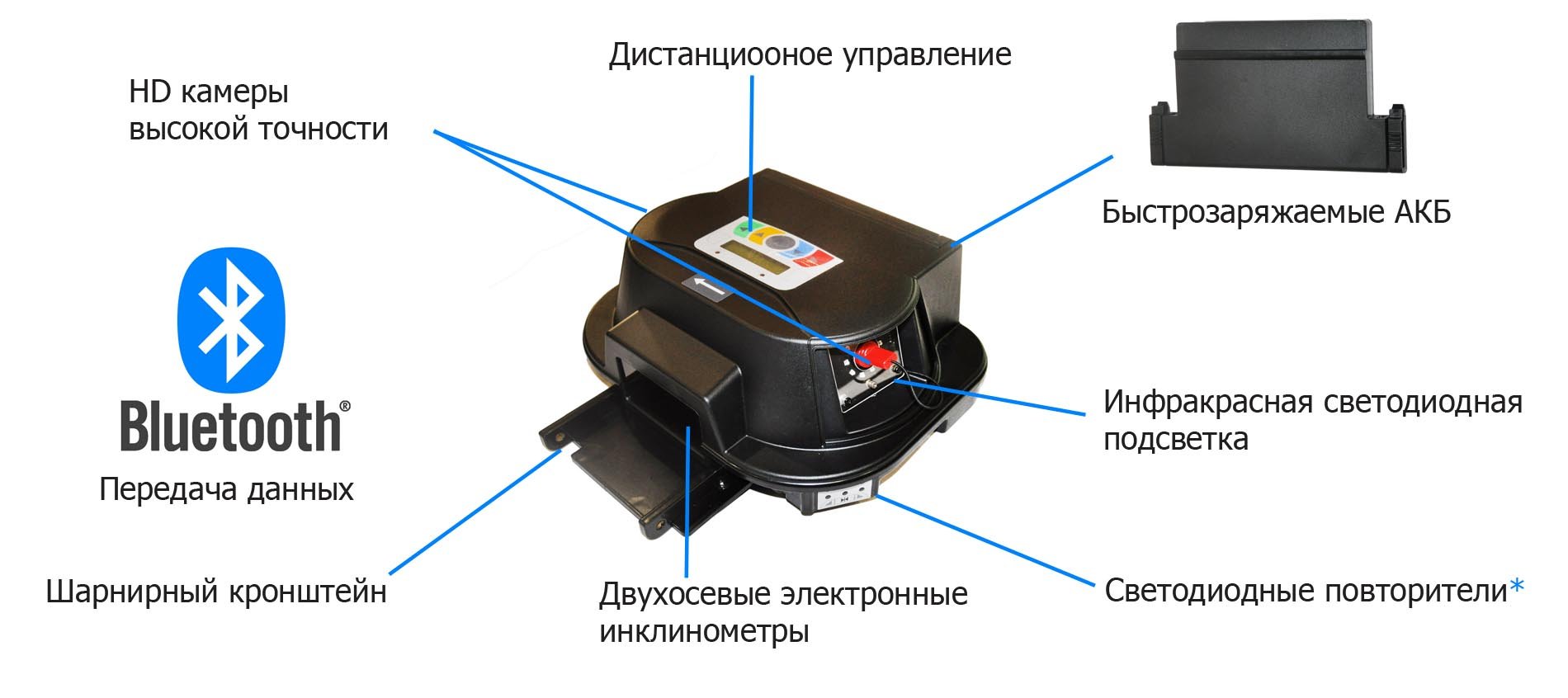

Измерительные блоки имеют четыре встроенных камеры высокой точности с HD разрешением, они обеспечивают быстрый захват 3D мишеней на любой удобной для оператора рабочей высоте. Камеры имеют мощную инфракрасную светодиодную подсветку, благодаря чему отчетливо видят каждый маркер (сферу) внутри 3D мишени, независимо от внешних условий( блики, яркий свет). Передача данных осуществляется по каналу Bluetooth. Блоки можно снять на консоль управления, или установить на другой подъемник (яму) и проводить измерения развал схождения там, поскольку оборудование не привязано к определенному месту работы

В блок с камерами встроена панель управления, оператору нет необходимости каждый раз подходить к стенду с клавиатурой, можно проводить дистанционное управление развалом прямо с измерительного блока. Светодиодные повторители дублируют показания монитора , оператор может проводить регулировку развал схождения автомобиля опираясь на показания светодиодов, это особенно удобно когда монитор находится в не зоны видимости.

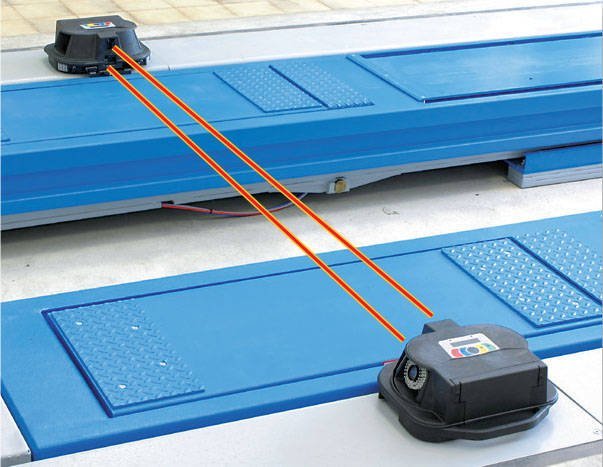

Измерительный блок имеет две камеры , которые смотрят по двум осям (X, Y) они компенсируют смещение блоков и их поворот. Также в каждом блоке встроены двух осевые электронные инклинометры (измерители угла) что компенсируют наклон блоков, в совокупности они вычисляют и производят автоматическую компенсацию уровня платформ.

Измерительные блоки быстро устанавливаются на подъемник при помощи шарнирных кронштейнов, которые помогают избежать повреждения при опускании подъемника.В случае когда стенд РУУК TD 3000 работает на "яме" блоки закреплены на специальных площадках.
