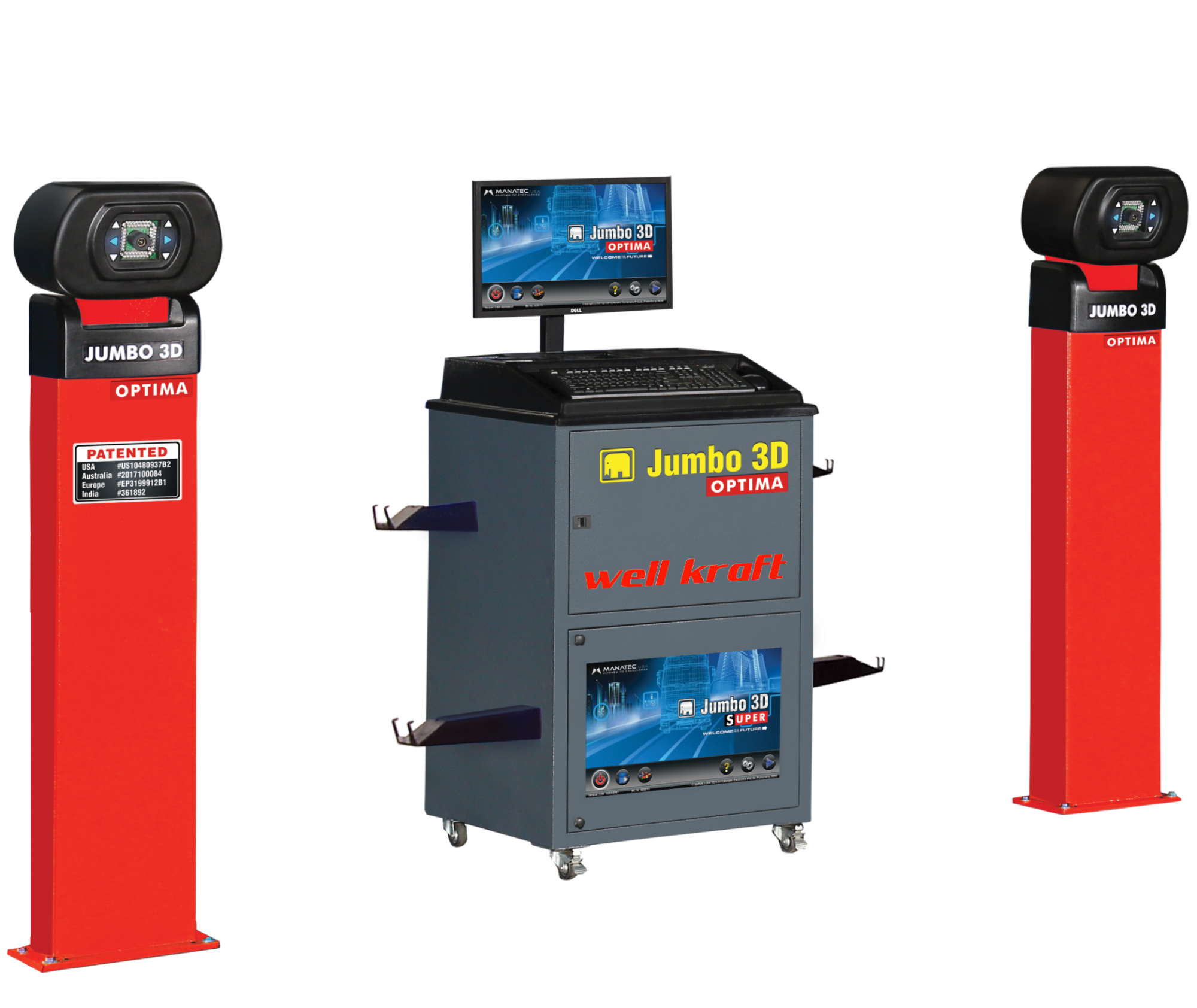

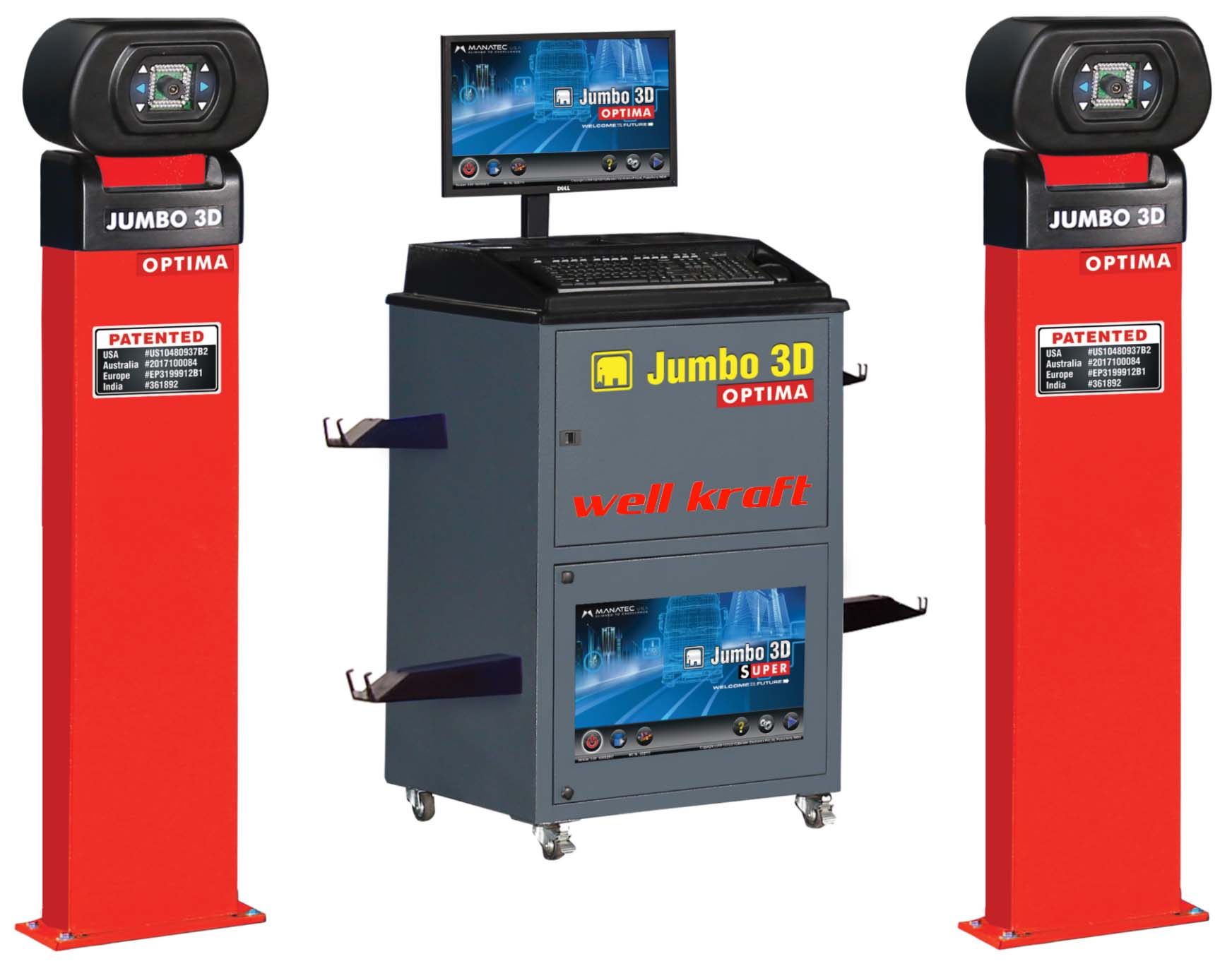

Грузовой стенд развал схождения Well Kraft Jumbo 3D Optima

Описание

Особенности грузового стенда развал схождения Jumbo 3D Optima

• Грузовой 3D стенд развал-схождения для работы с автобусами, грузовиками, прицепами и легковыми автомобилями

• Четырехточечные колесные захваты работают с колесными дисками до 24" (опция до 30")

• Пассивные отражатели без содержания электронных элементов, состоящие из: плоских мишеней с градиентным рисунком, покрытым защитным слоем и прочного ударо-защищенного корпуса


• Одновременная коррекция 2 осей ТС

• Быстрое измерение двух осей - всего за 3 минуты

• Последовательное выравнивание всех осей

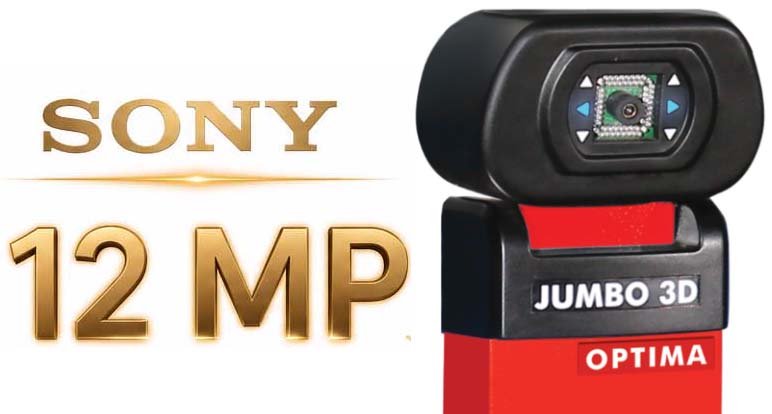

• Высокопроизводительная камера SI (Scientific Imaging) и технология 3D Imaging для измерения углов с использованием программного обеспечения Align+

• Коррекция углов развала, Caster, схождения, линии (угла) движения , угла плеча обката


• Автоматическое отслеживание поворотов влево и вправо для измерения Caster / Kingpin , амплитуда Caster сдвоенных передних осей

• Программное обеспечение Data Manager для хранения результатов коррекции.


• Программа самодиагностики для системы развал-схождения

Jumbo 3D Optima может быть улучшен до версии Super 5A и Super 6A, для работы одновременно с 5 и 6 осями

Колесные зажимы

Это самоцентрирующиеся колесные захваты с быстрым зажимным приспособлением для крепления мишеней к колесным дискам. Колесный захват представляет собой универсальную конструкцию для размещения на дисках колес легко-грузового транспортного средства диаметром от 12 до 24 дюймов. Внутренние отверстия предназначены для дисков от 12 "до 20", а внешние отверстия - от 20 " до 24 ". В комплекте с колесными захватами имеются адаптеры для использования их вместе со стопорными штифтами для крепления на колесах автобусов (передняя ось), не ведущем дополнительном мосту и поддерживающим заднем мосту

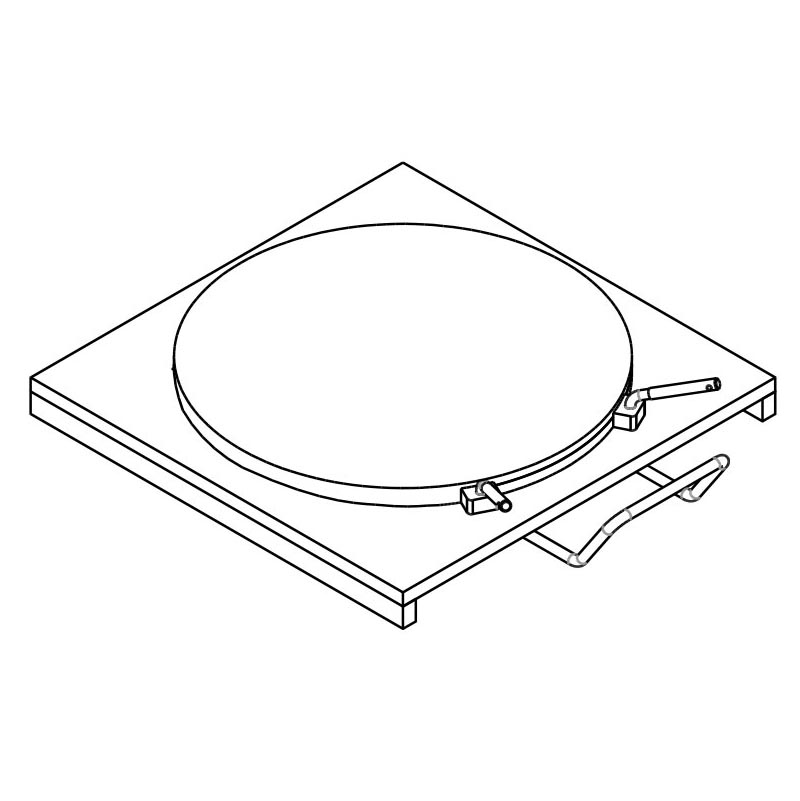

Поворотные круги (7т.)

Поворотный круг состоит из свободно вращающейся пластины грузоподъемностью 7 тонн каждая, которая подходит для работы с грузовым транспортом. Передние колеса регулируемого транспортного средства должны опираться на эти пластины. Вращающаяся пластина помогает избегать трения колеса и расслаблять шарнирное соединение до его первоначального состояния. Предусмотрены блокировочные штифты для остановки движения при парковке автомобиля на круге. Блокирующие штифты должны быть удалены при проведении измерений. Поворотные круги обеспечивают поворот влево и вправо, необходимый для измерения углов Caster и Kingpin

Мишени

На мишени расположена узорная ИК-отражающая среда, чтобы отразить падающие лучи от камеры.На каждой мишени предусмотрен спиртовой уровень, чтобы обеспечить горизонтальность при установке мишени на колесном захвате

Габариты ямы для проведения развал схождения

Показанная здесь смеха смотровой ямы предназначена для проведения развал-схождения автомобилей без нагрузки. Если развал-схождение должно выполняться на автомобиле с нагрузкой, обратитесь за консультацией к строительному агентству Пол должен быть выполнен из качественного бетона.

Комплектация

	Описание	Количество
	Колесные захваты (12”-24”)	4
	Мишени	4
	Поворотные круги (7 тонн) с проставками	4
	Депрессор педали тормоза	1

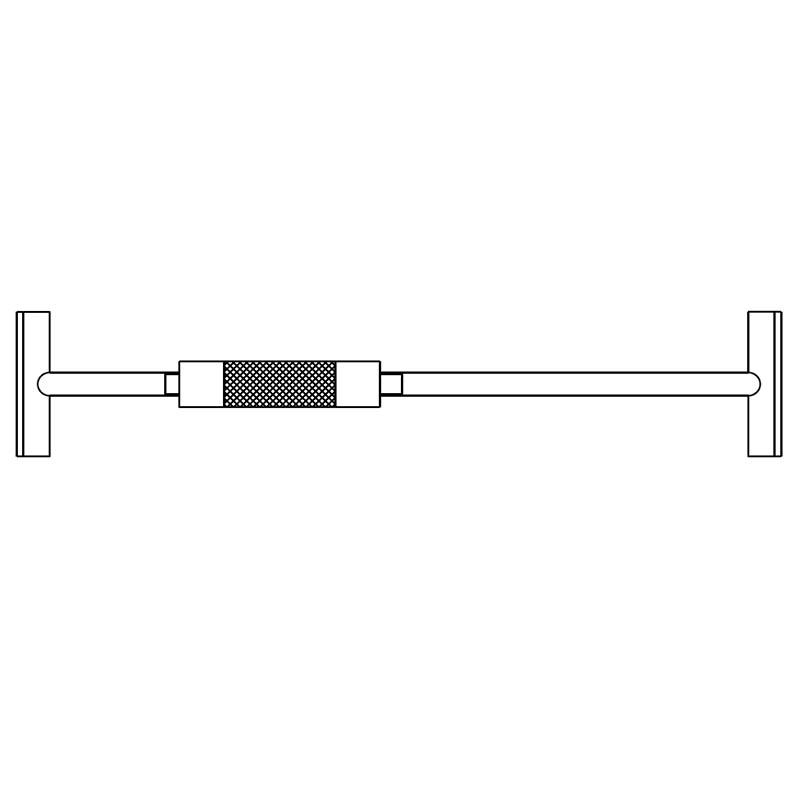

	Фиксатор руля	1

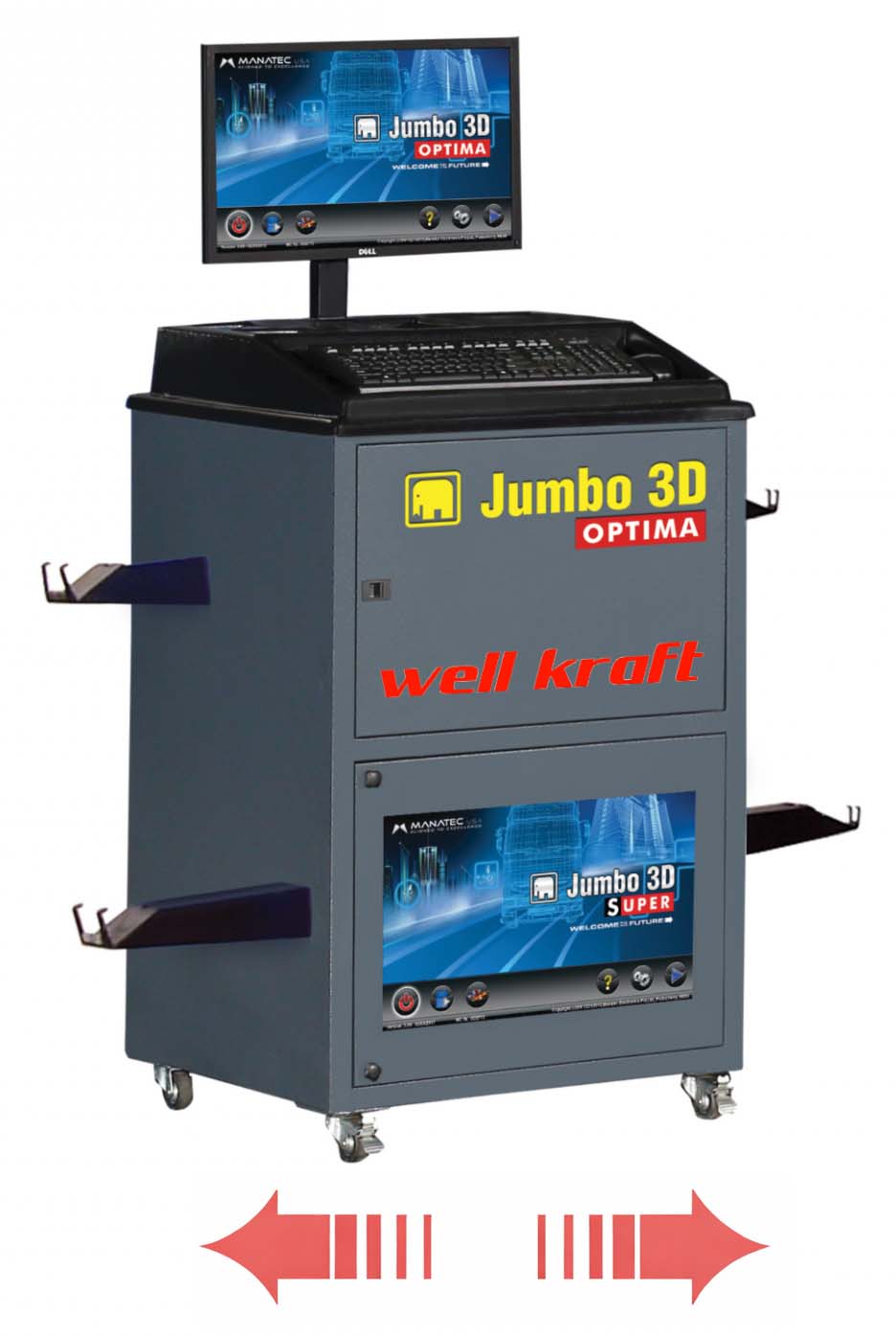

	Производительный ПК (Intel Core i7) c Windows 10 IoT	1
	Основной LED монитор 21,5“ HDMI/DP интерфейс	1
	Дополнительный монитор 21,5“ HDMI/DP интерфейс	Опция
	Противооткатный упор	2
	Программное обеспечение для грузового транспорта	1
	Пара стоек держателей (зажимов и мишеней)	Опция
	Фиксатор руля для легкогрузовых автомобилей	1
	Депрессор педали тормоза для легкогрузовых автомобилей	1
	Удлинительная втулка для мишеней длина 150мм. (применяется для ТС с маленькой шириной колеи)	4
	Когти для камерных и бескамерных кколес (X0845)	16
	Адаптер для автобусов (P8609)

Аксессуары

	Описание	Super 3A
	Адаптер удлинитель колесных захватов, для колес до 30 “	16
	Заездные платформы	2
	Держатель мишени для выполнения процедуры выравнивания колес относительно центральной оси  рамы	1
	Измерительная линейка для измерения зазора между колесом и рамой ТС	1
	Линейка для измерения диаметра колеса	1
	Коготь для стальных дисков (X0843)	16
	Когти для дисков нестандартной конфигурации (Fancy disc) и низкопрофильных дисков (Run Flat) (X0844)	16
	Коготь для сдвоенных дисков (X0848)	16
	Коготь для низкопрофильных стальных дисков (X0899)	16
	Когти для колес с покрышками с защитой диска (X0849)	16
	Удлинитель колесных захватов (A8775)
	Цепной блок с храповым механизмом для регулировки оси	1

Набор для легкового транспорта (Опция)

	Описание	Количество
	Когти	16
	ПО для легковых автомобилей	1
	Противооткатный упор	2
