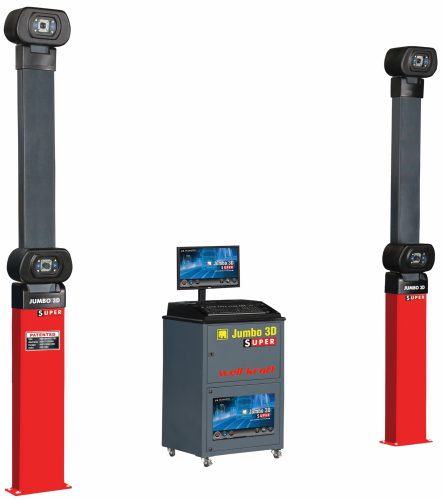

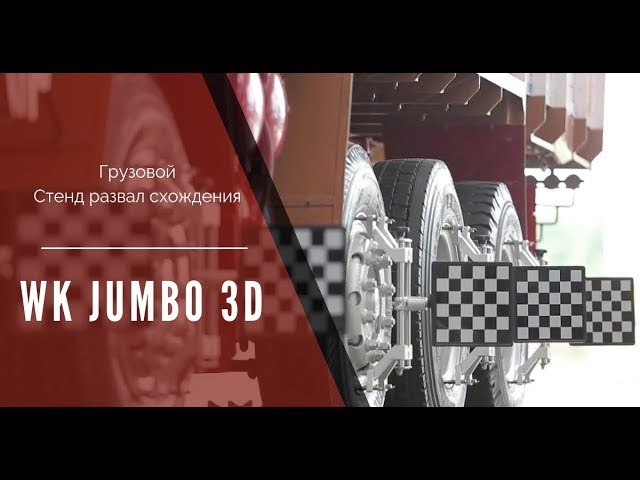

Грузовой стенд развал схождения Well Kraft Jumbo 3D Super

от 1 714 350 грн.

Одновременная коррекция

5 осей

Модель

Super 5A

Характеристики

Назначение

Грузовой

В связи с нестабильной экономической ситуацией, цены и наличие могут меняться. Пожалуйста, уточняйте актуальные цены и наличие товаров у наших менеджеров. Характеристики и комплектация товара могут быть изменены производителем, изображения носят ознакомительный характер.

Лучшие цены

Индивидуальный подход

Весь товар сертифицирован

Сервисная служба

Описание

Основные преимущества и технологические возможности

Основные преимущества

Универсальность — работает с легковыми и грузовыми автомобилями

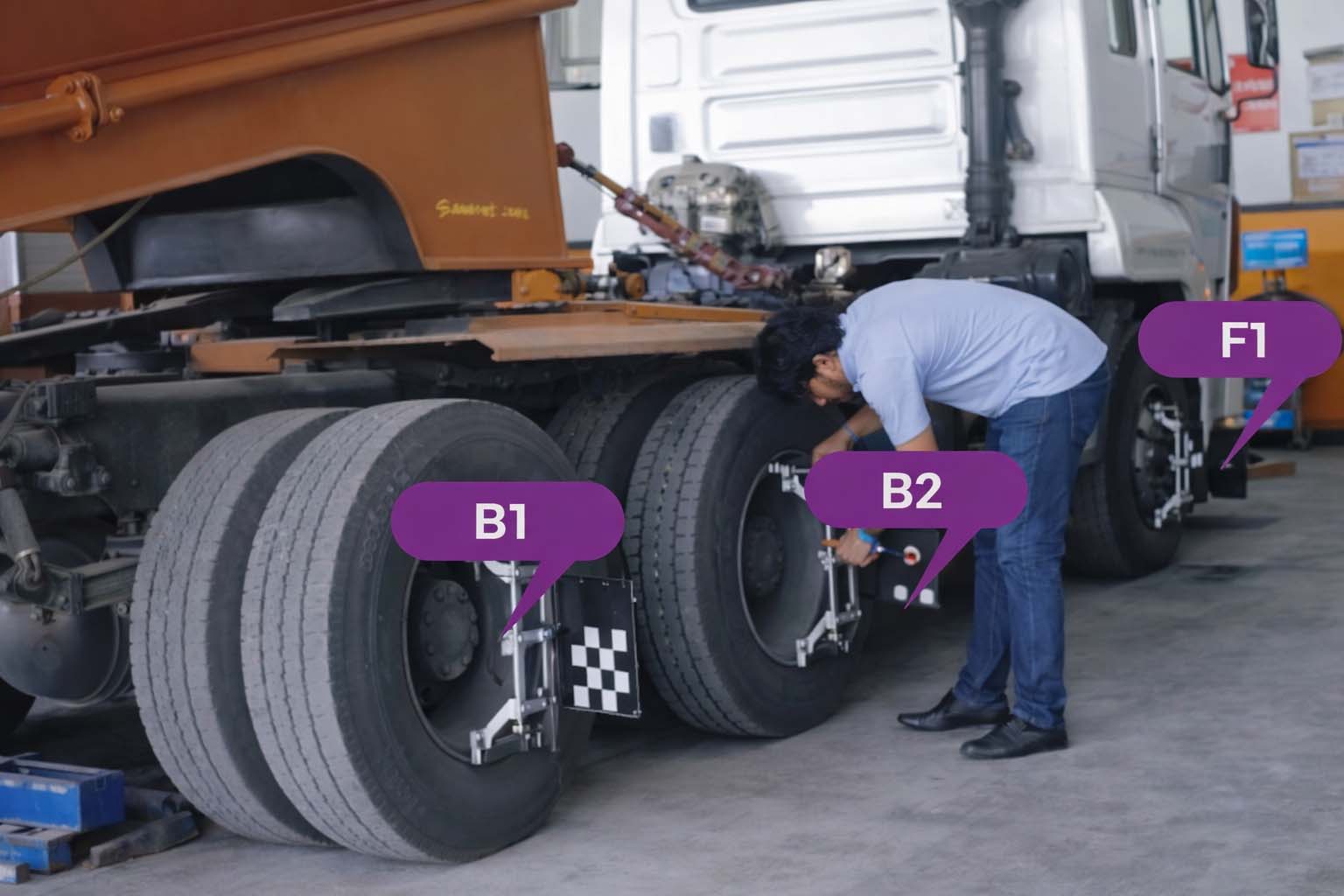

Одновременная коррекция 5 осей с помощью 4 камер и 10 мишеней
Четыре камеры Sony 12 mp (каждая) высокого разрешения (HD)
Возможность использования мишени маяка для определения рамы и вывода соосности относительно рамы

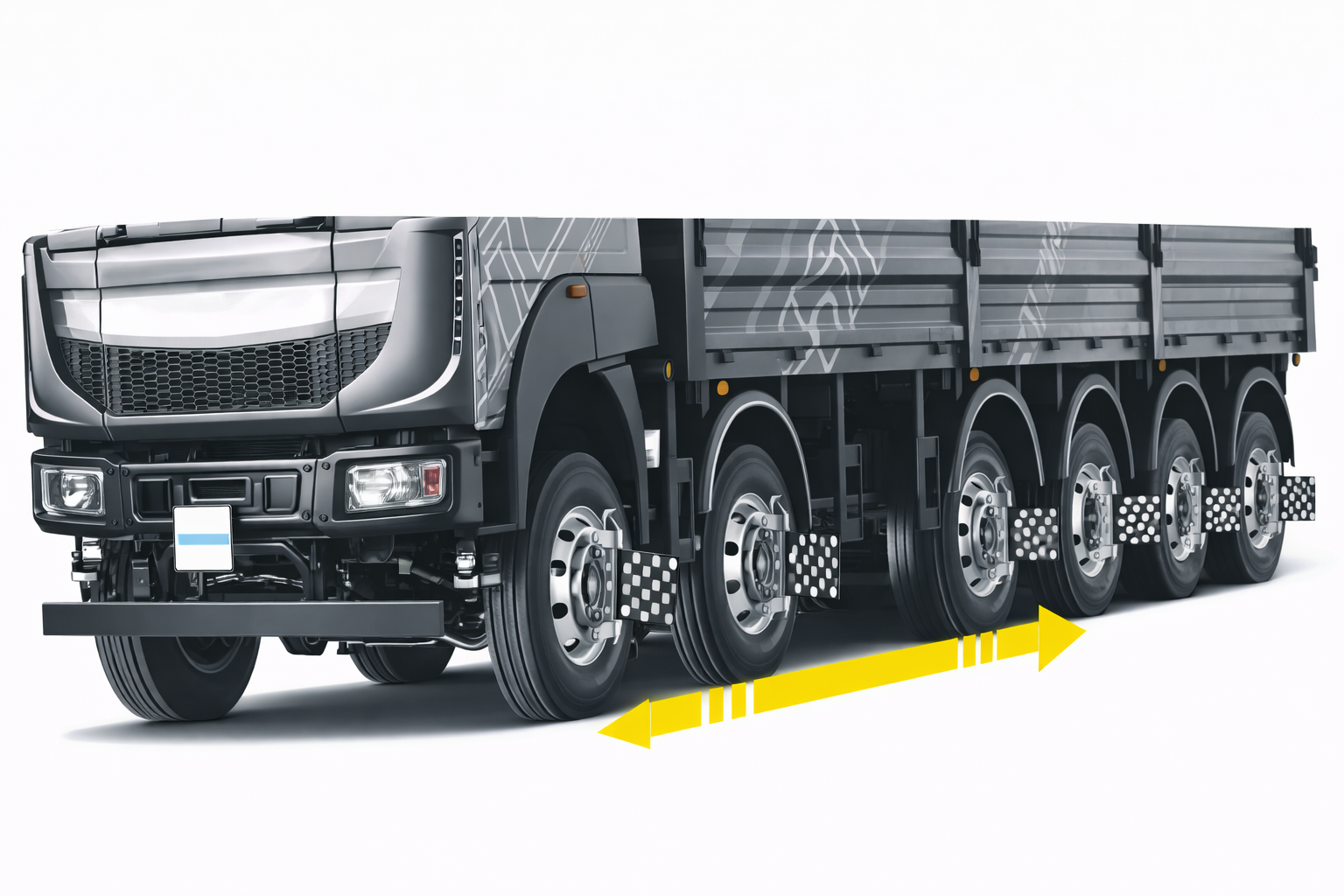

Поддержка регулировки многоосных автомобилей
Высокая производительность работы — Результаты проверки схождения всего за 3 минуты
2 LED Монитора 21,5" DELL

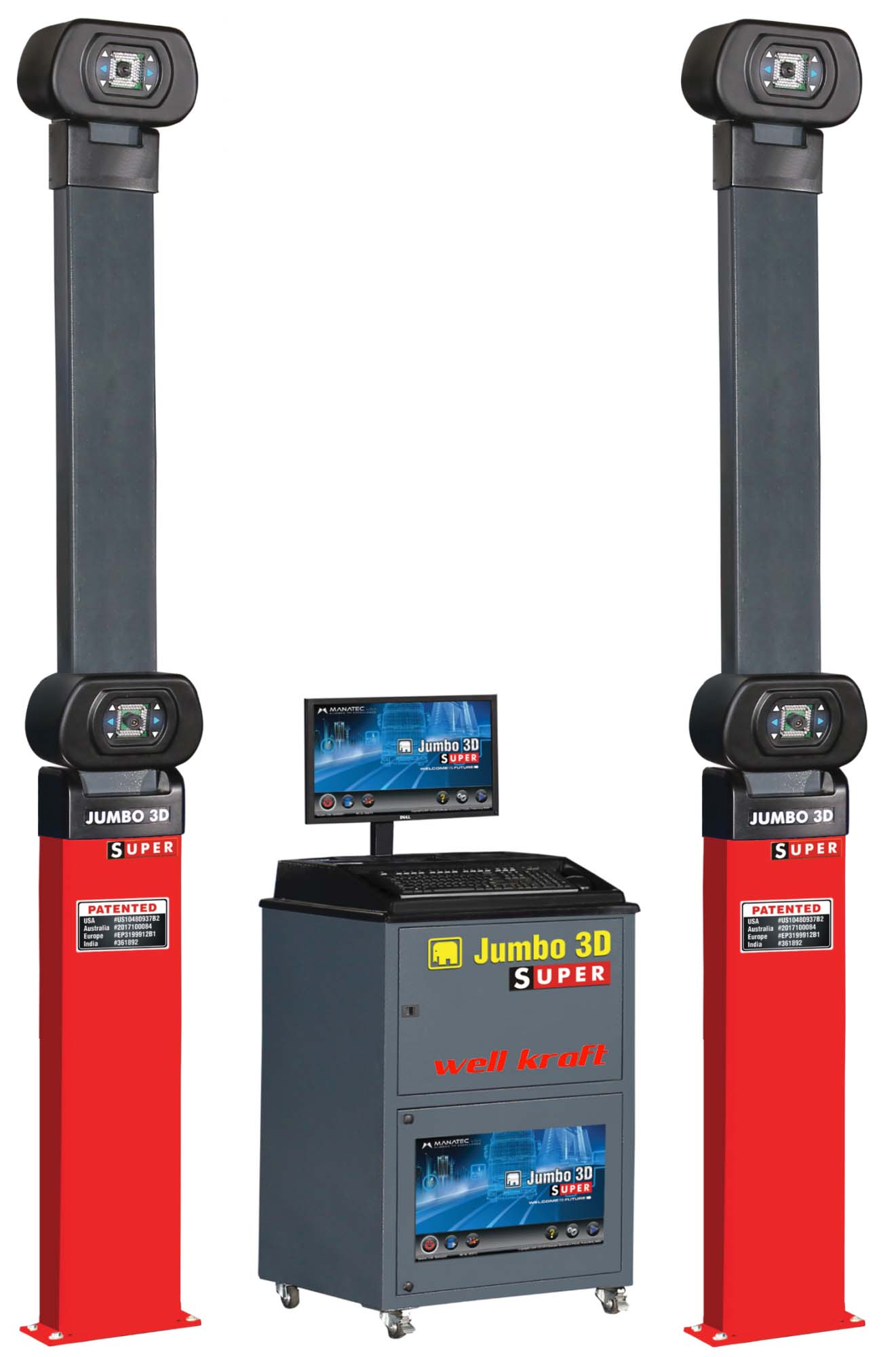

4 Камеры высокого разрешения

Технология с использованием четырех камер высокого разрешения (по 12 мегапикселей каждая), работающих по технологии SI (Scientific Image) с дополнительной инфракрасной подсветкой высокой интенсивности.

Работа с осями

Одновременная регулировка 5 осей

Нет ограничений по последовательной регулировке количества осей

Отображение показателей в реальном времени помогает специалисту выполнять регулировку непосредственно во время измерения

Совместимость с оборудованием

Подходит для установки и работы на:

Смотровых ямах для развал-схождения

Совместимость с планшетом

Мобильность и удобство работы

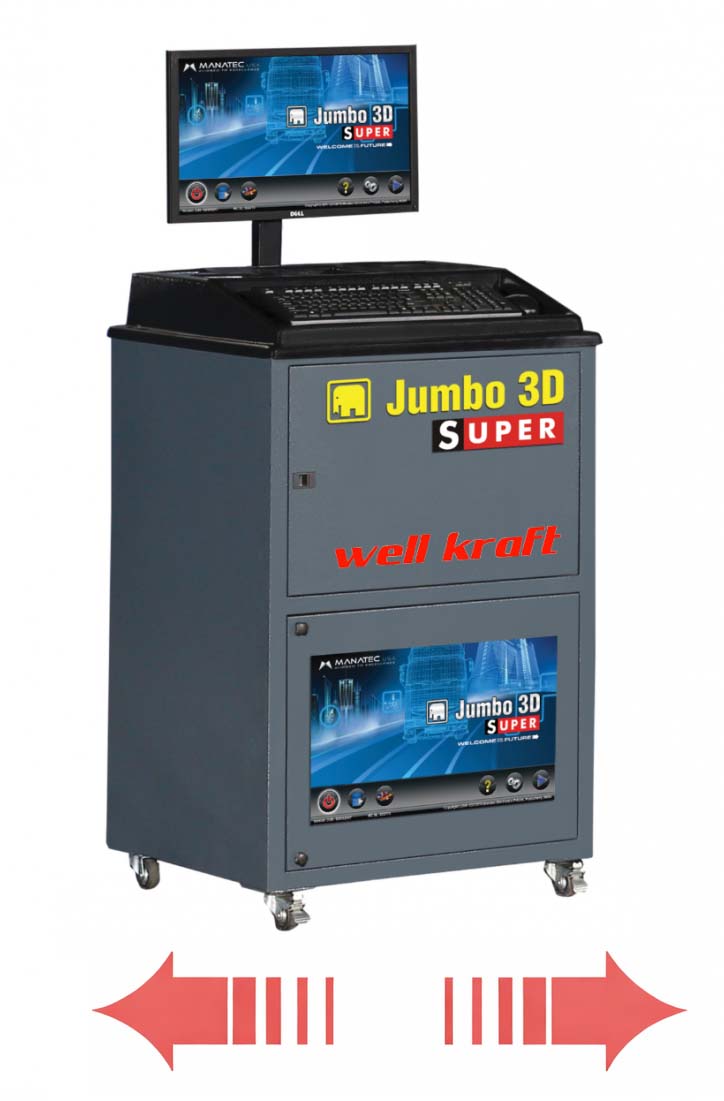

Поставляется с мобильным кабинетом для удобного перемещения и управления процессами. Не требуется отдельное рабочее место для установки оборудования

Скорость работы

Результаты проверки схождения всего за 3 минуты.

Технологические возможности

Большая дистанция измерения — 19 м
Поставляется с мобильным кабинетом для удобного перемещения и управления процессами. Не требуется отдельное рабочее место для установки оборудования
Высокая точность измерений +- 1 мин

Стационарная камера исключает необходимость частого калибрования

Надежность и обслуживание

Не требует обязательной калибровки в процессе эксплуатации
На колесах отсутствует электроника
Небольшой вес мишеней, прочная конструкция и удобство в использовании

Совместимость с транспортом

Полная совместимость для всех типов транспортных средств:

легковые автомобили, легкие грузовики, микроавтобусы, минивэны, грузовые автомобили, автобусы, прицепы и полуприцепы.

Предусмотрена возможность добавления новых технических характеристик и конфигураций транспортных средств через интернет или вручную.

Работа с прицепами

Измерительный прибор для шкворня прицепа не требуется
Одновременная регулировка схождения прицепов до 5 осей
Последовательная регулировка схождения прицепов до 5 осей

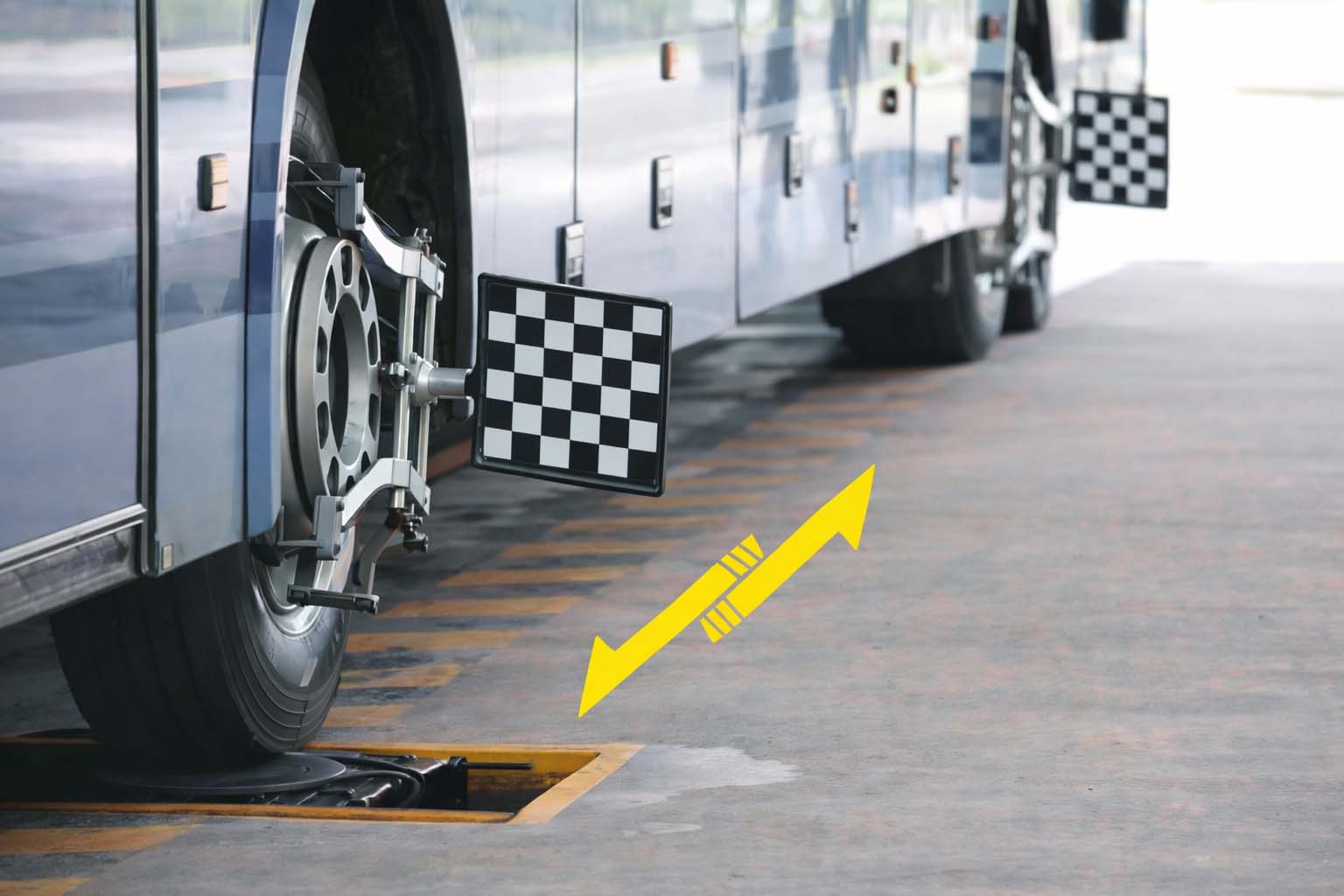

Измерение биения колес

Измерение биения колес выполняется путем прокатывания автомобиля назад
Не требуется толкатель автомобиля
Не требуется поднятие осей
Быстрые результаты и высокая производительность

Работа со сдвоенными управляемыми осями

Последовательное измерение кастера для сдвоенных управляемых осей
Не требуется толкатель автомобиля — достаточно просто заехать в зону измерения
Не требуется поднятие осей
Быстрые результаты и высокая производительность

Работа через планшет

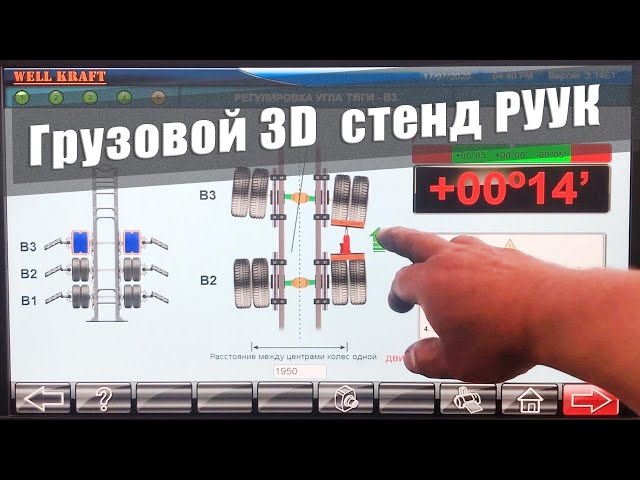

Удобный планшет с поддержкой Wi-Fi и мобильные устройства позволяют отображать результаты регулировки развала-схождения и управлять работой стенда непосредственно возле автомобиля, избегая постоянных переходов к ПК-консоли.

Стандартная комплектация

Мишени 6 шт

Колесные захваты (15"-28") (10шт.)

Поворотные круги (7 т) (4шт)

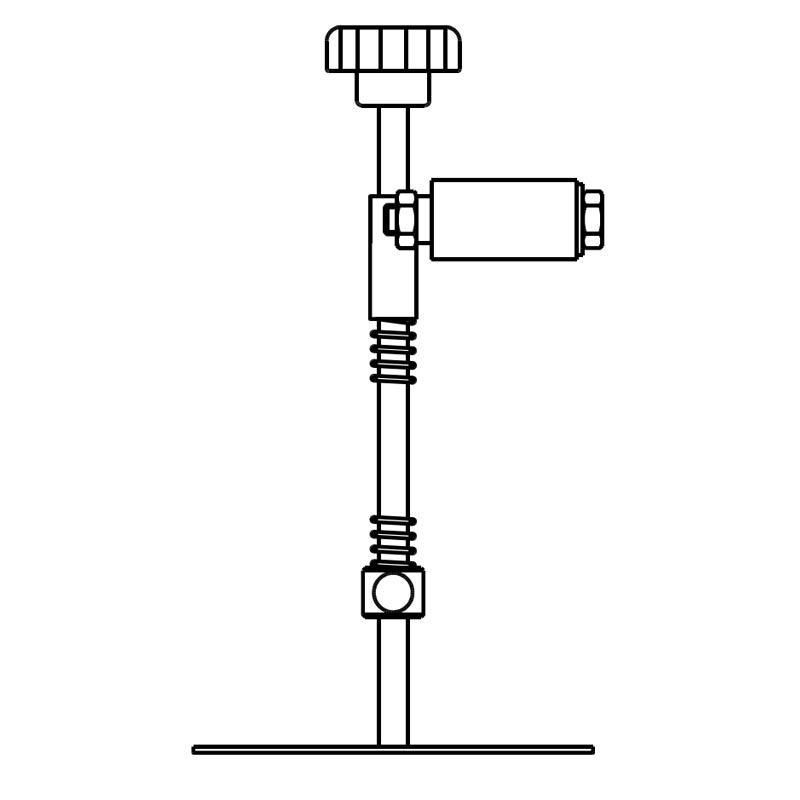

Фиксатор руля – 1 шт

Фиксатор педали тормоза – 1 шт.

Блокираторы колес (2шт.)

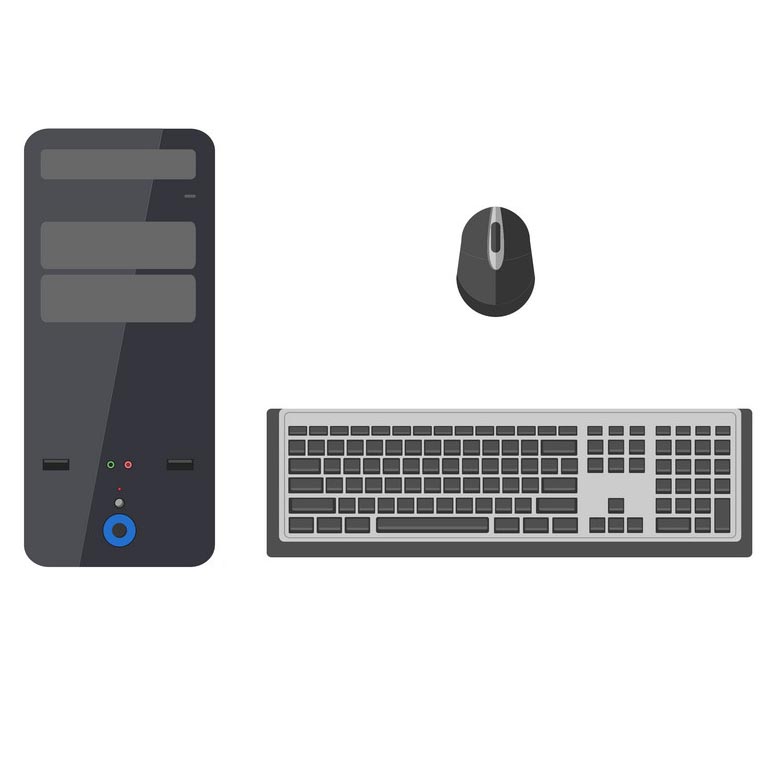

ПК с Windows 10, монитором, клавиатурой и мышью

Программное обеспечение Data Manager

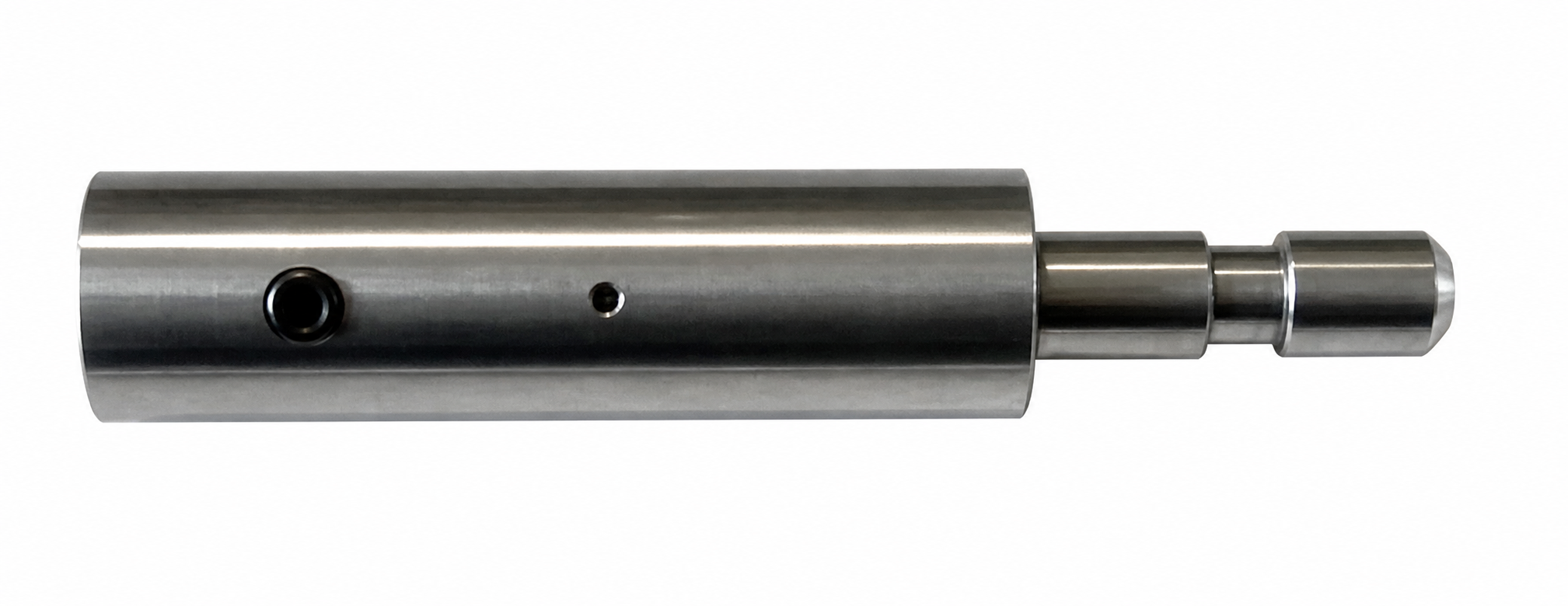

Передние удлинители мишеней (150 мм)

Задние удлинители мишеней (300 мм)

Адаптеры для фиксации дисков

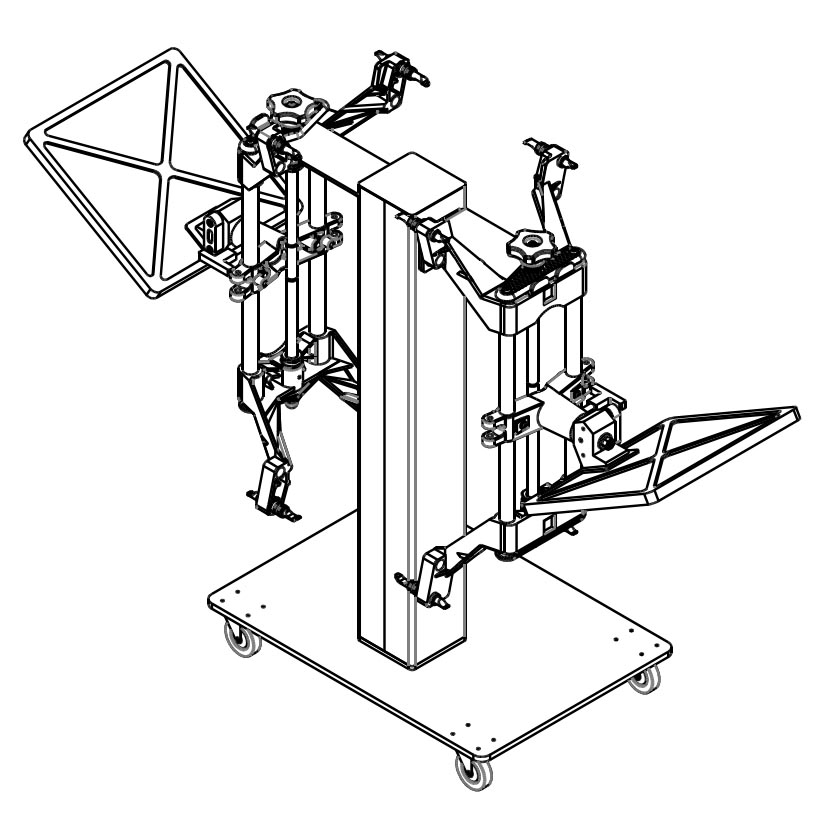

Подставки для мишеней

Фиксатор руля (LCV)

Фиксатор тормоза (LCV)

Дополнительные опции

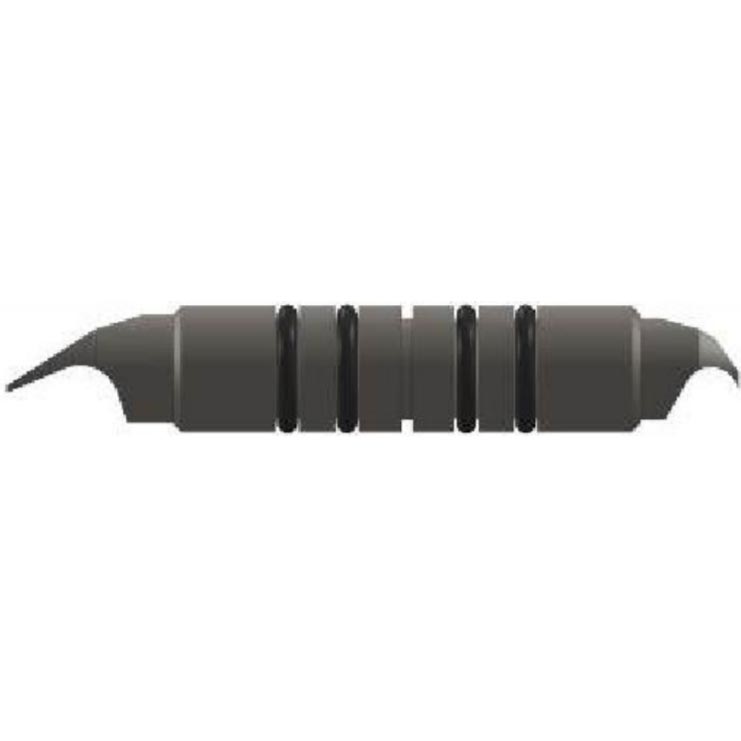

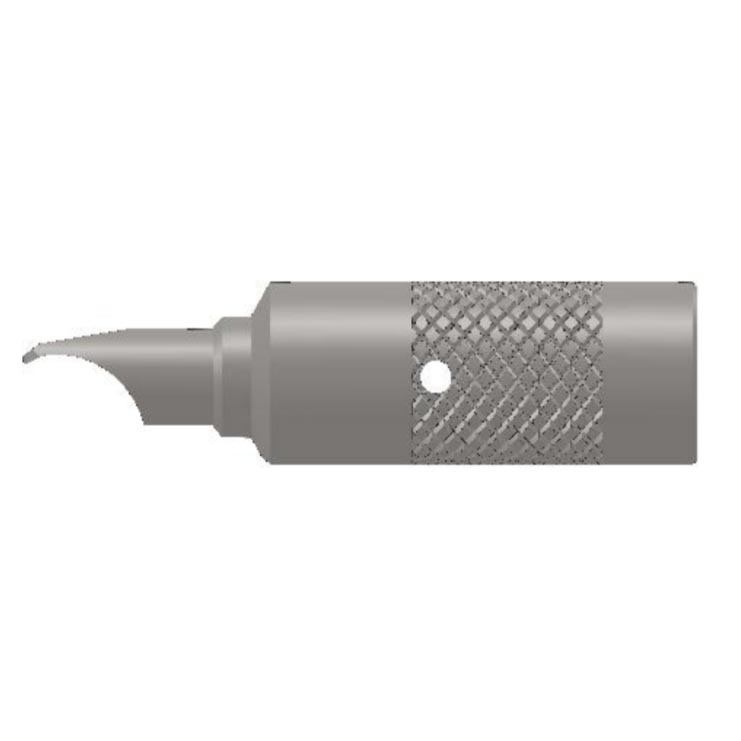

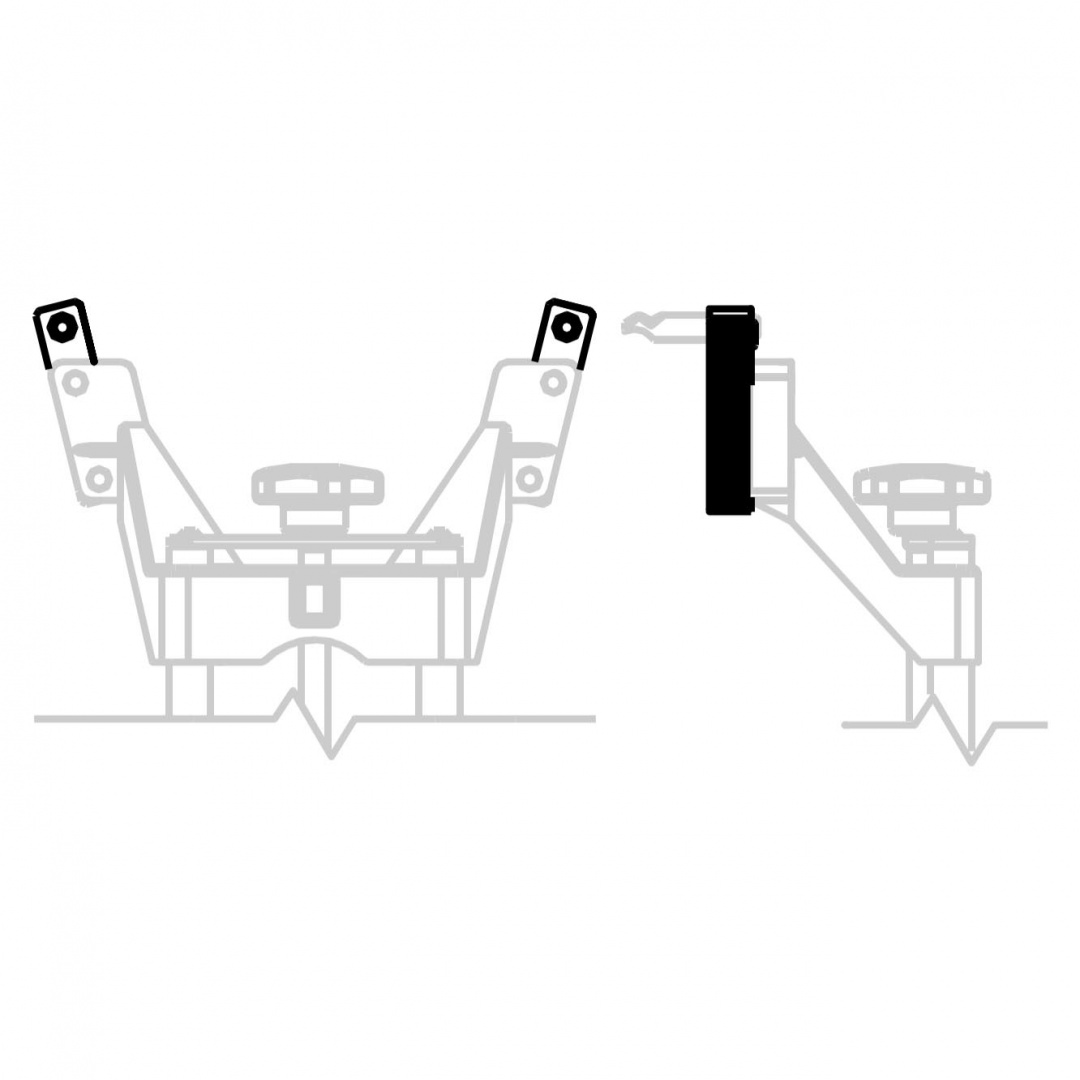

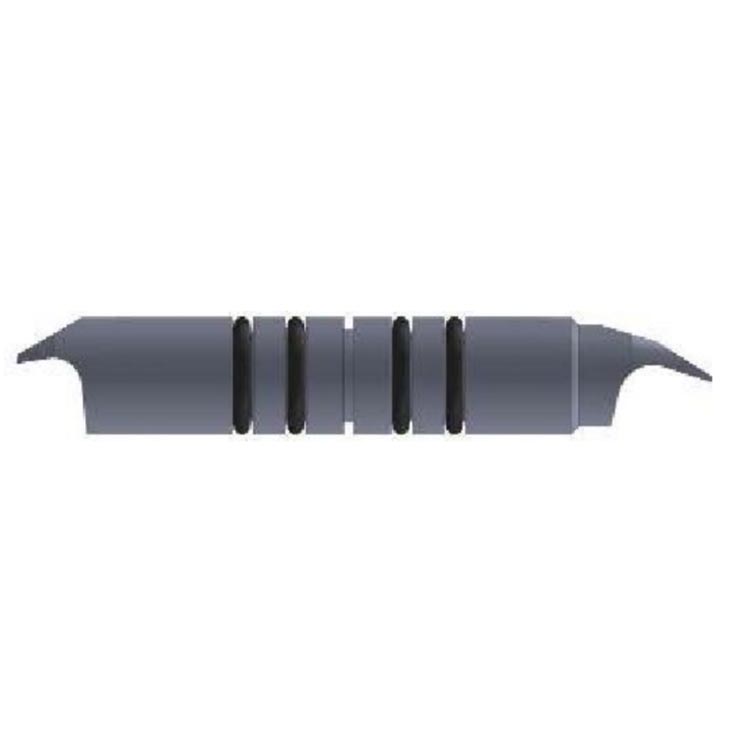

Коготь для колесного захвата 3D стенда развал схождение (низкопрофильные и стальные диски)

Есть в наличии

1333.50 грн Подробнее

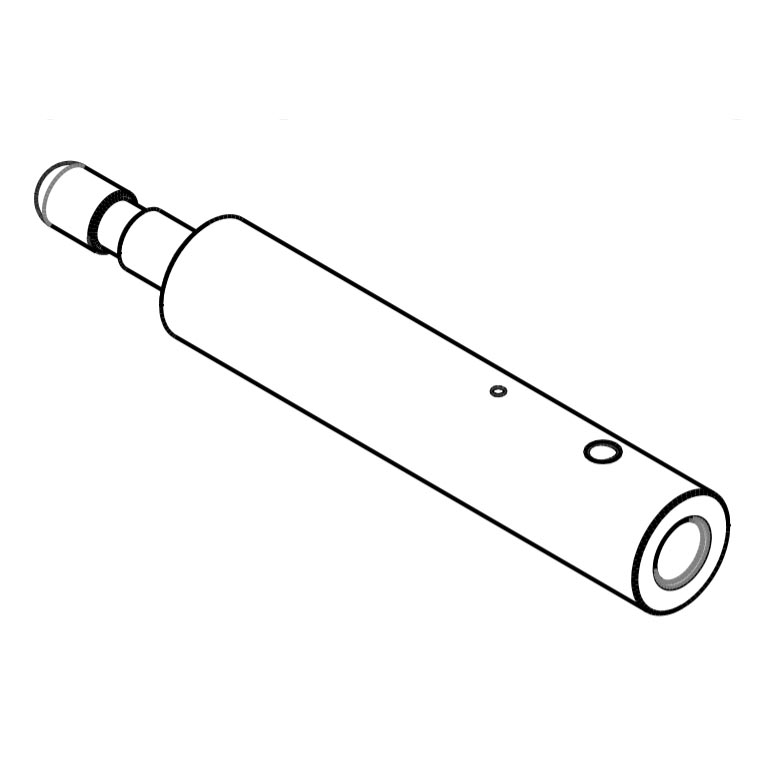

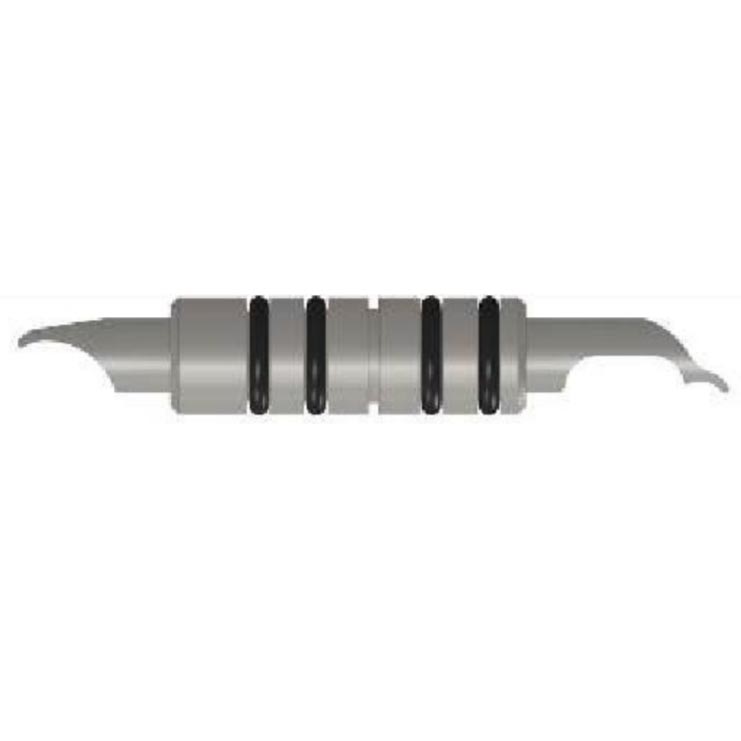

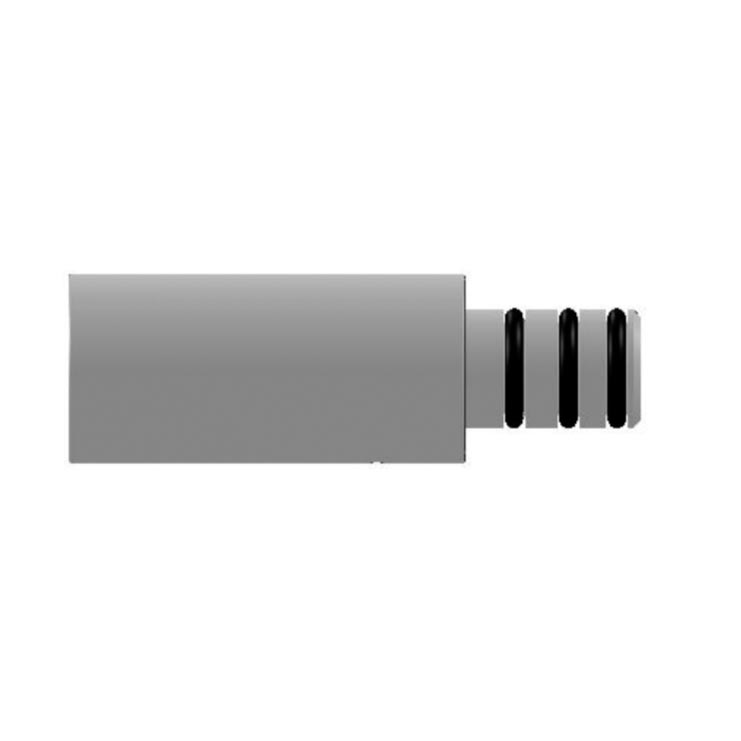

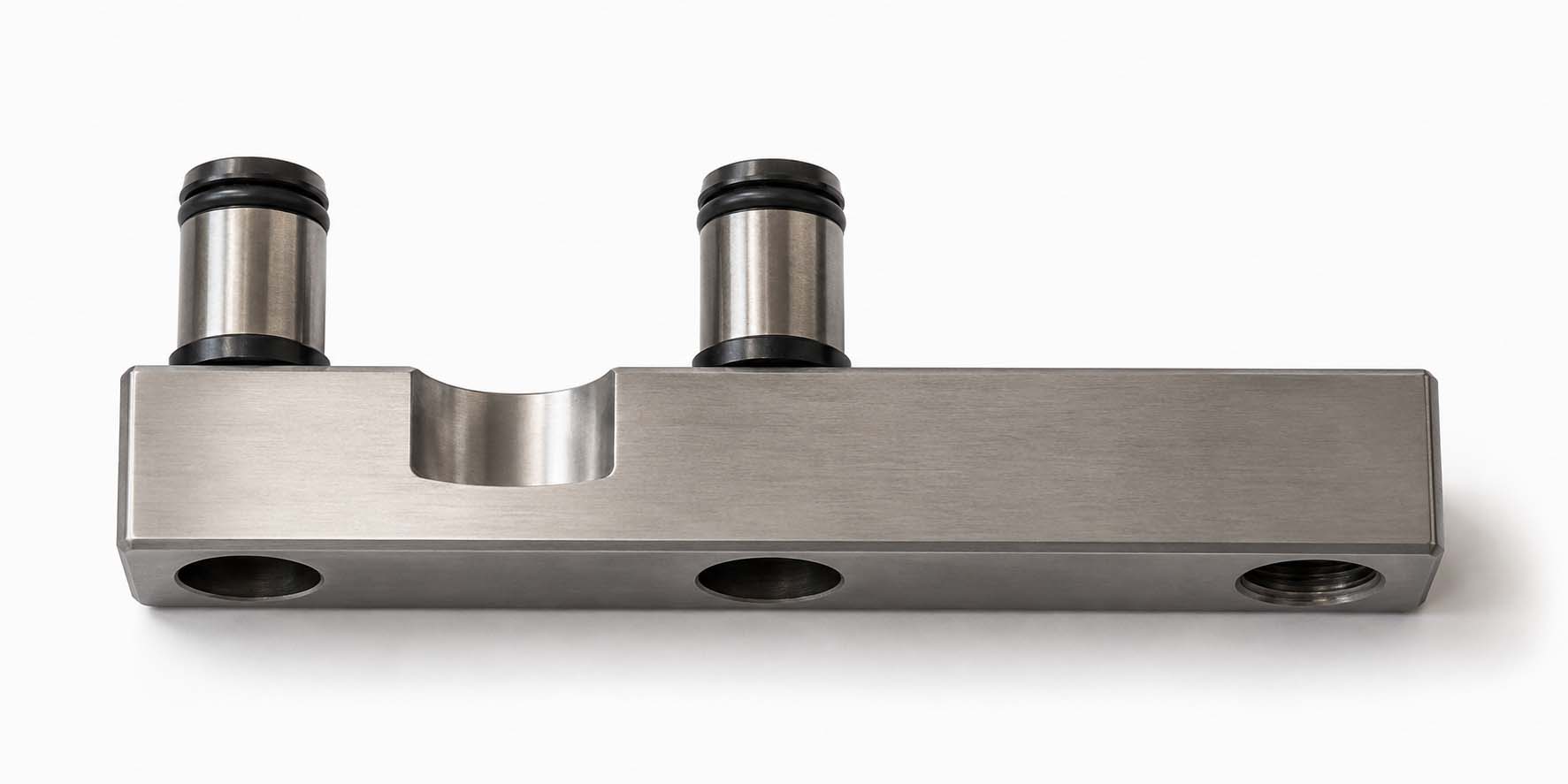

Удлинители колесных захватов 28"-30"

Есть в наличии

1704.83 грн. Подробнее

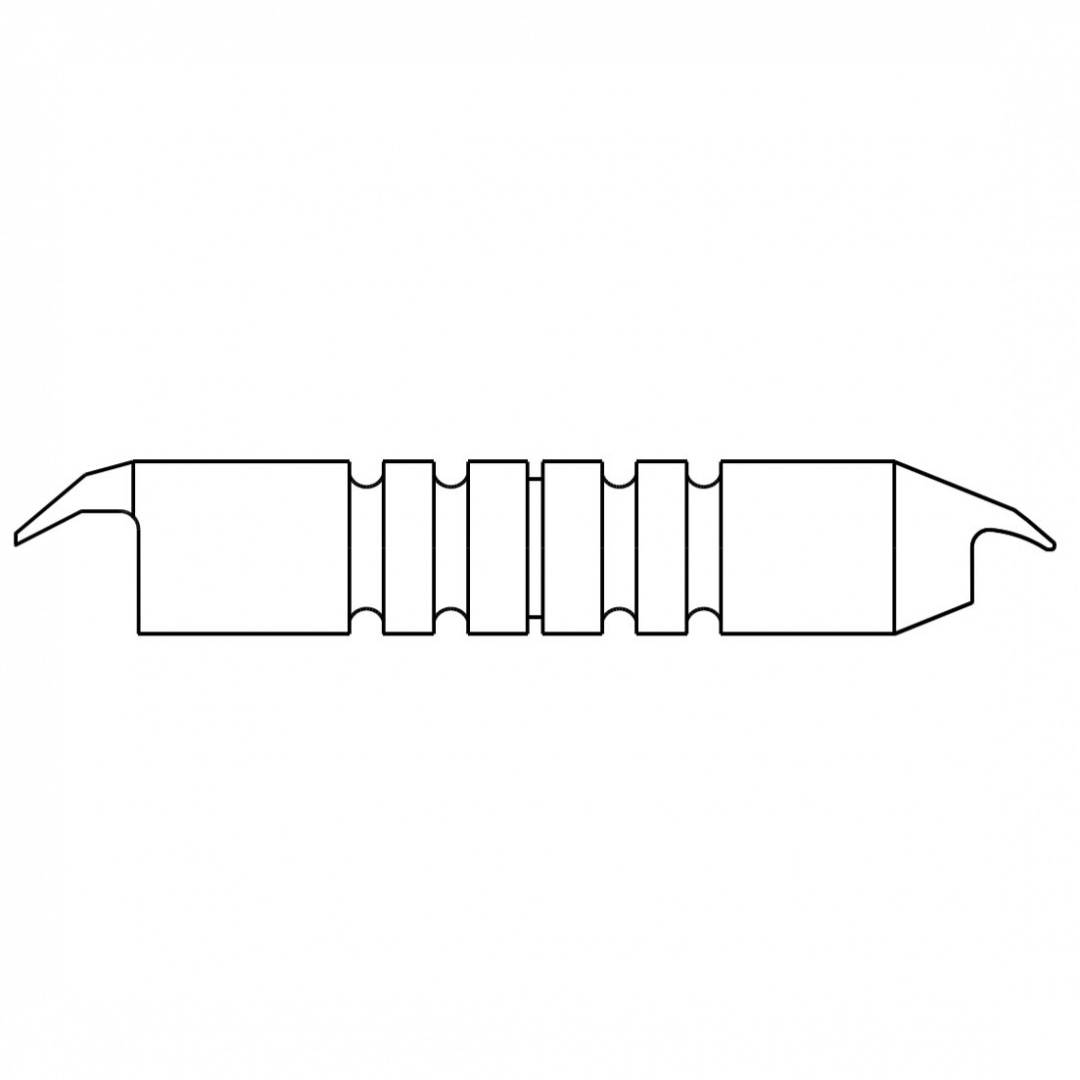

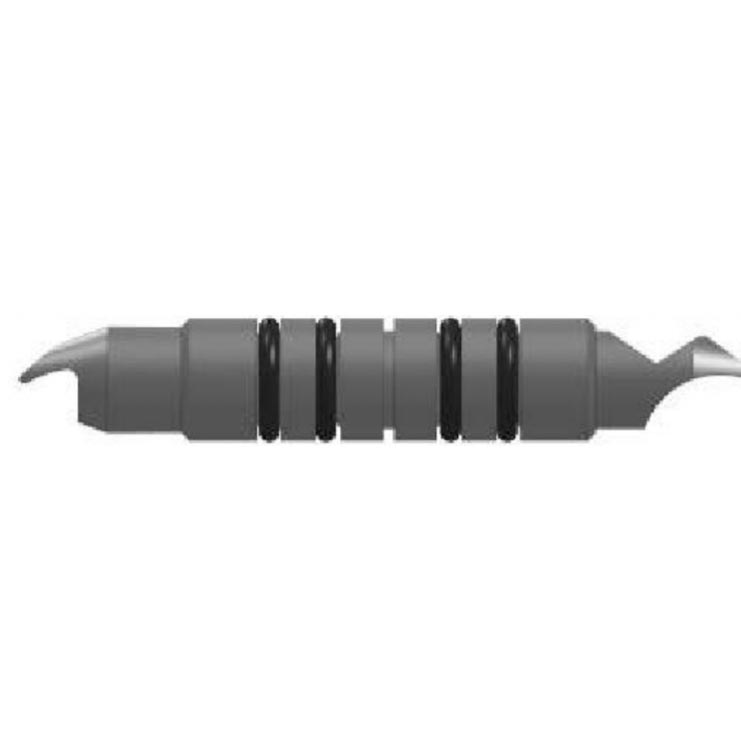

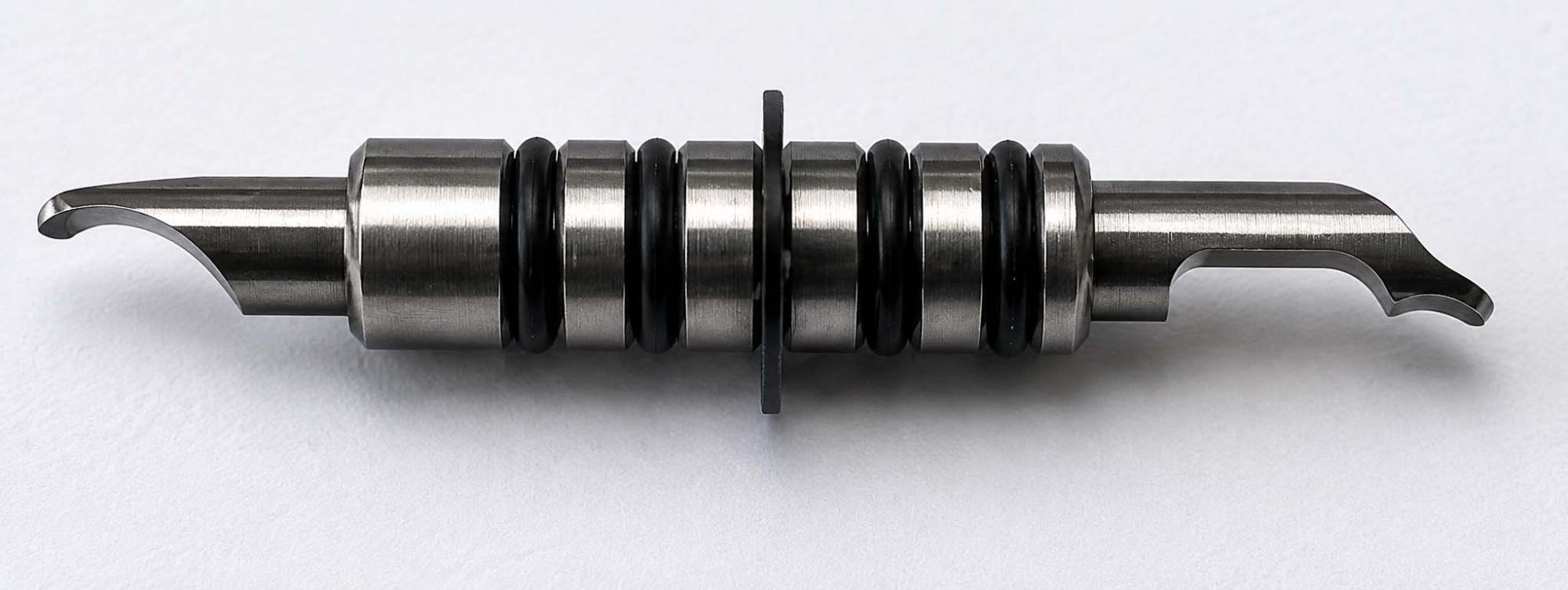

Коготь для колесного захвата 3D стенда развал схождение (удлиненный)

Есть в наличии

681.83 грн. Подробнее

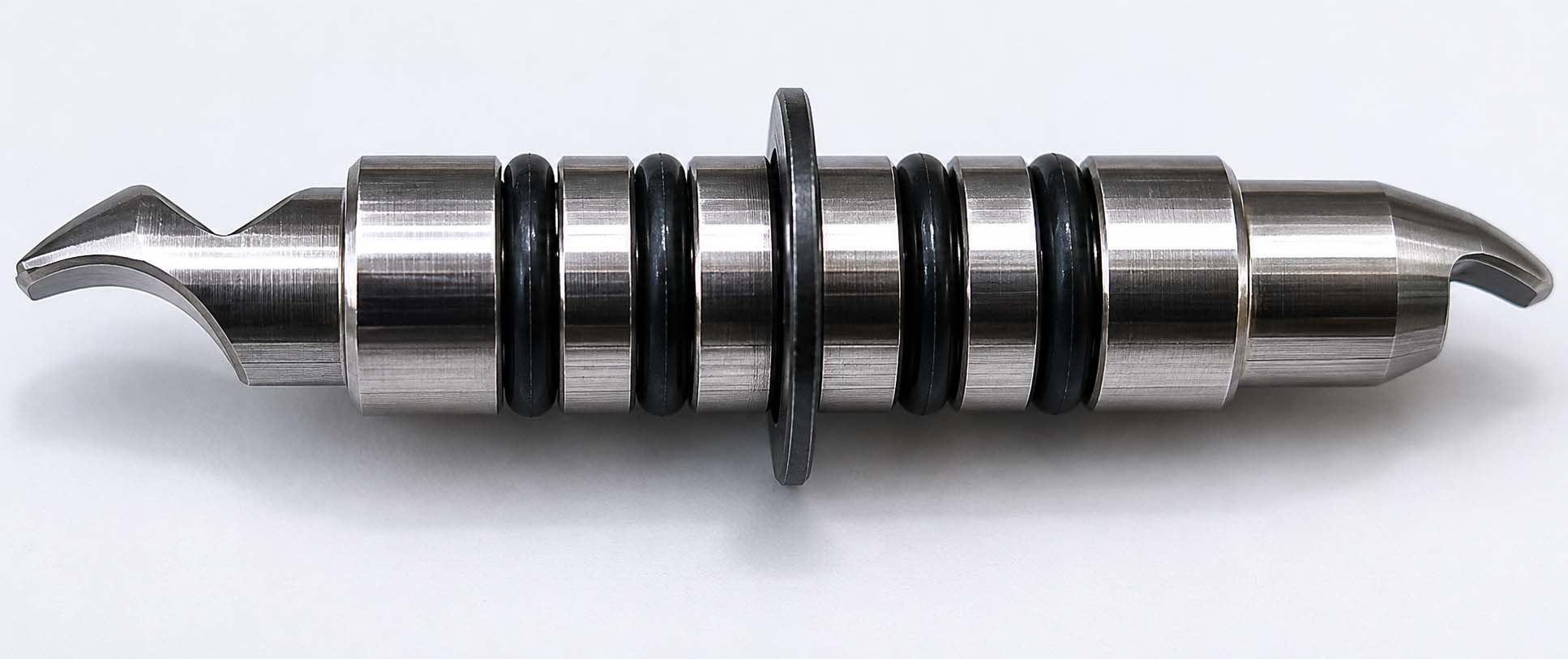

Коготь для колесного захвата 3D стенда развал схождение (стальные диски)

Есть в наличии

681.83 грн. Подробнее

Комплект для организации сквозного проезда

Есть в наличии

75 597.30 грн. Подробнее

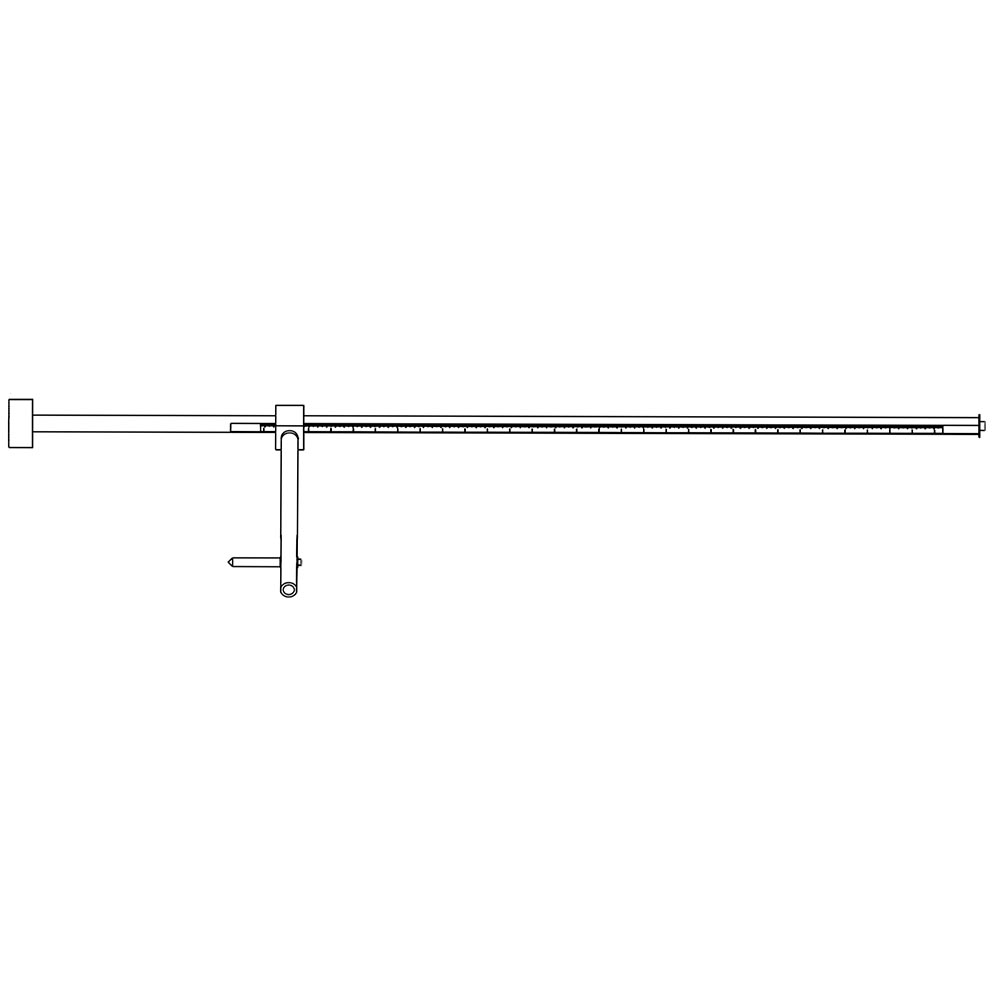

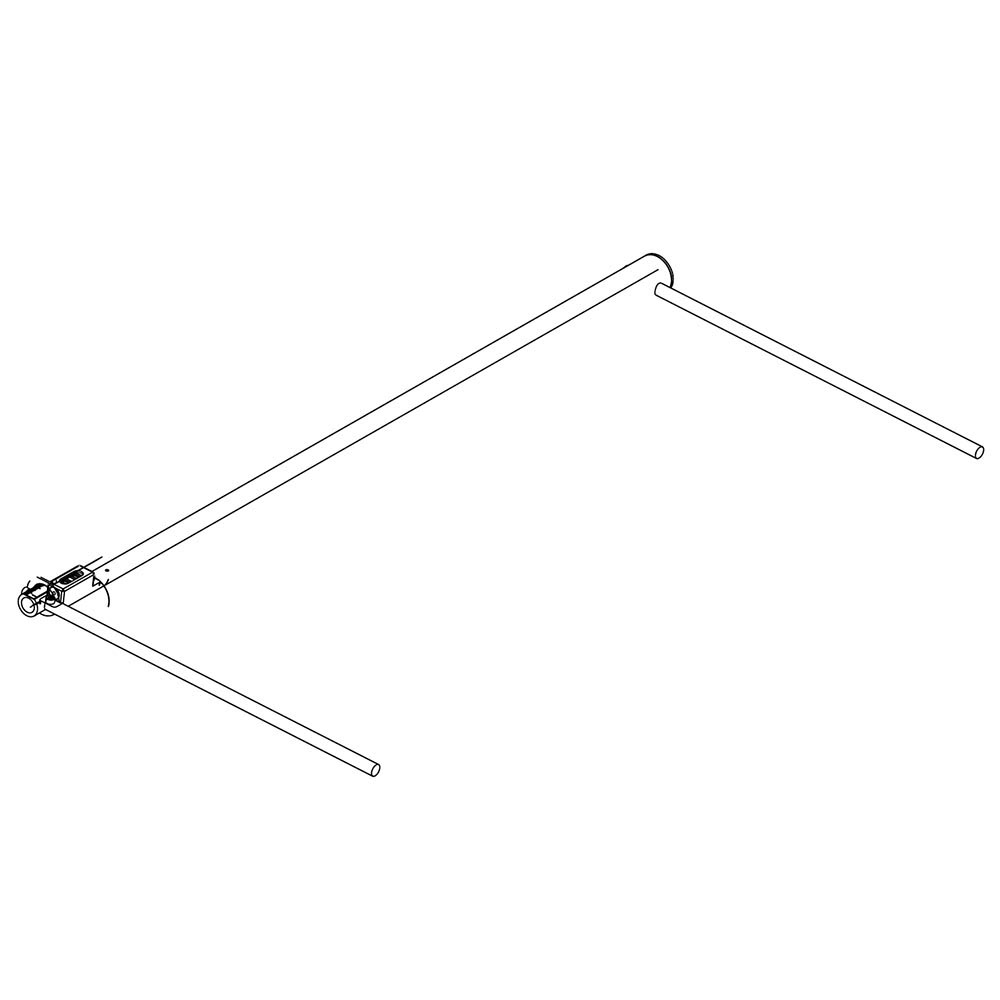

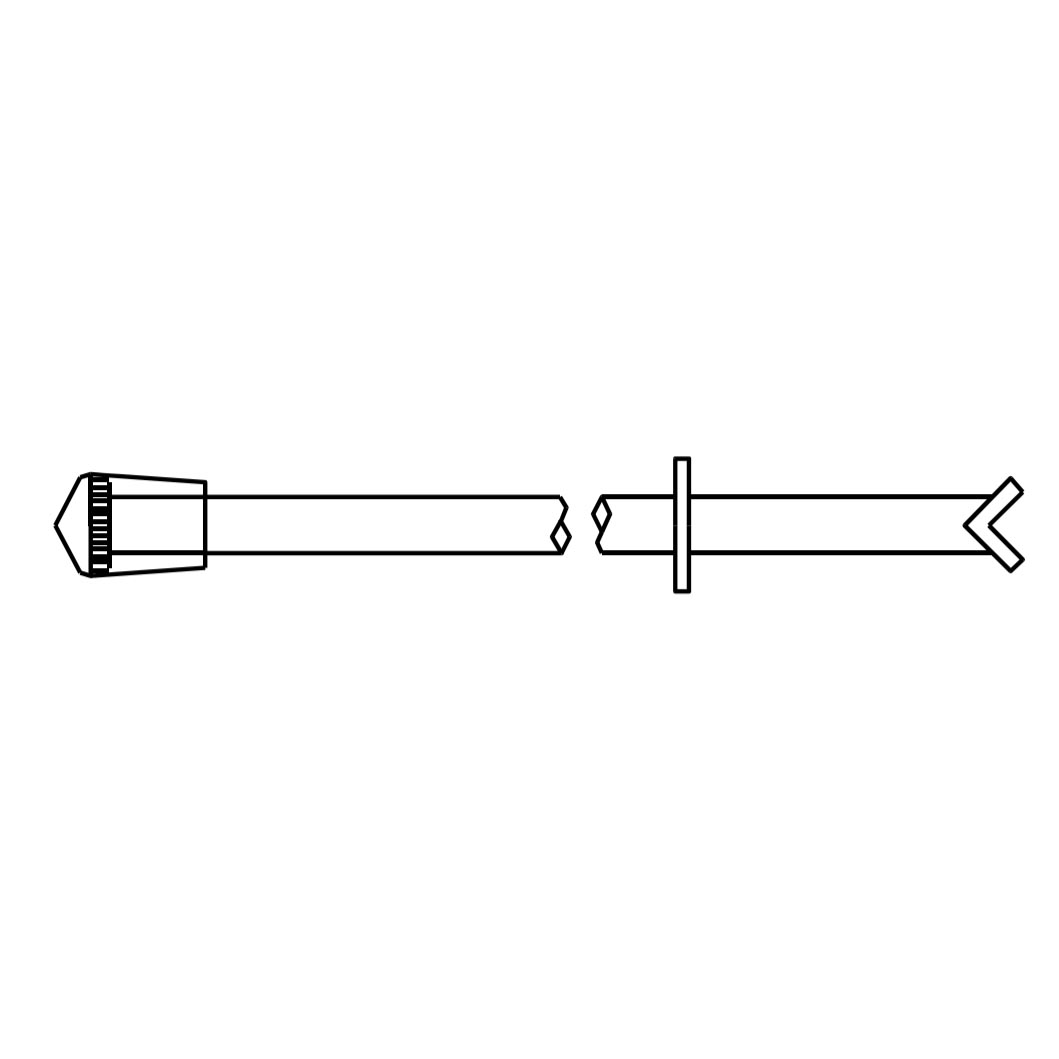

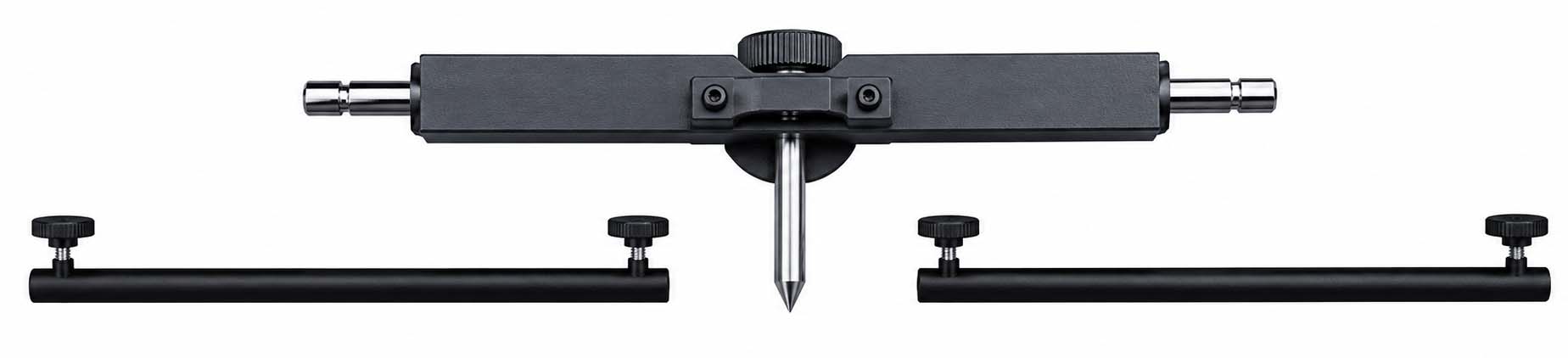

Линейка для центровки дышла прицепа

Есть в наличии

14 777.25 грн. Подробнее

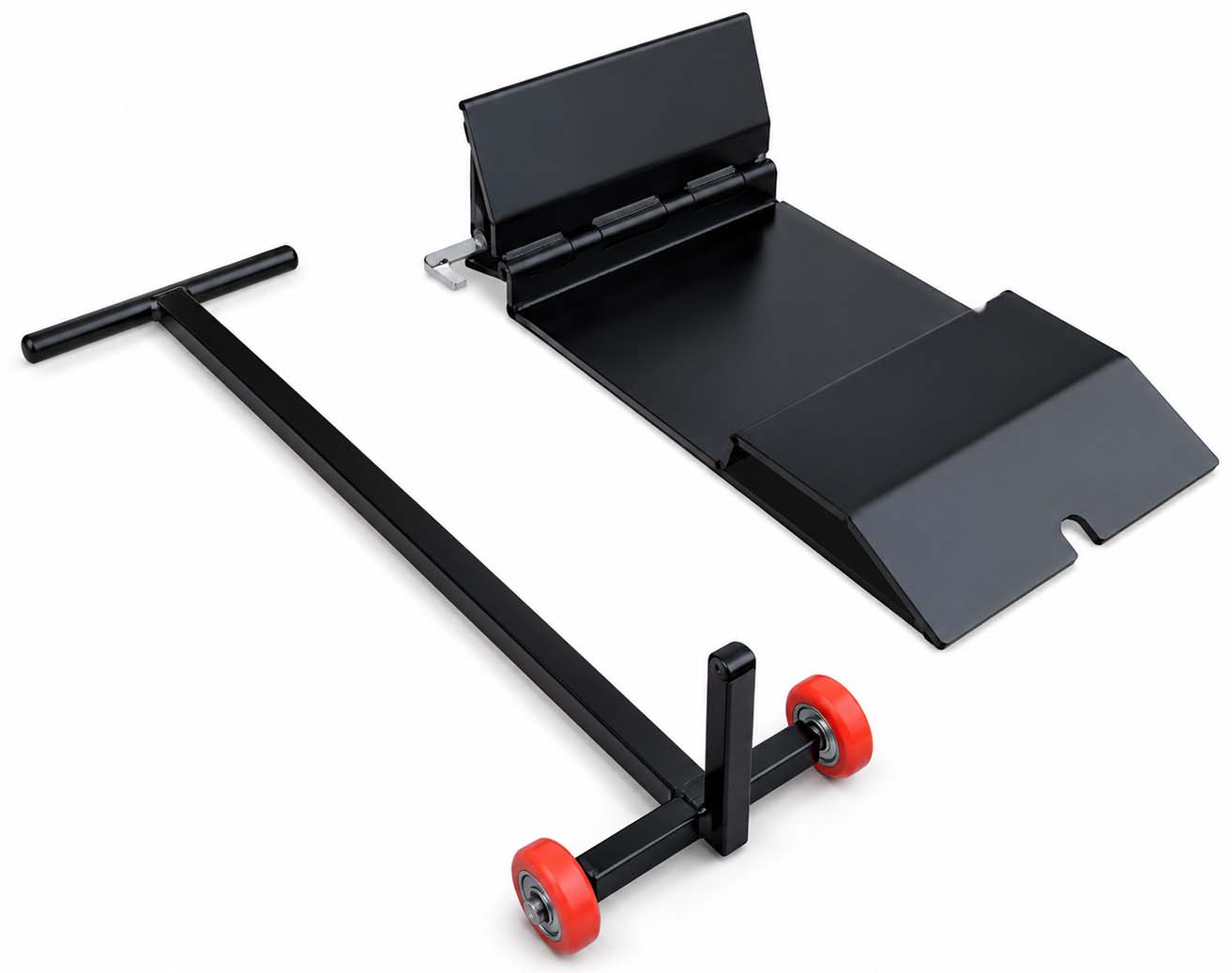

Наездные трапы с тележкой 4шт.

Есть в наличии

156 275.90 грн. Подробнее

Линейка для измерения диаметра колеса

Есть в наличии

6 364.59 грн. Подробнее

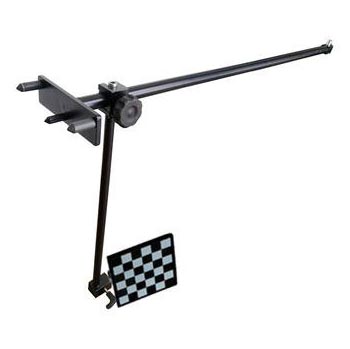

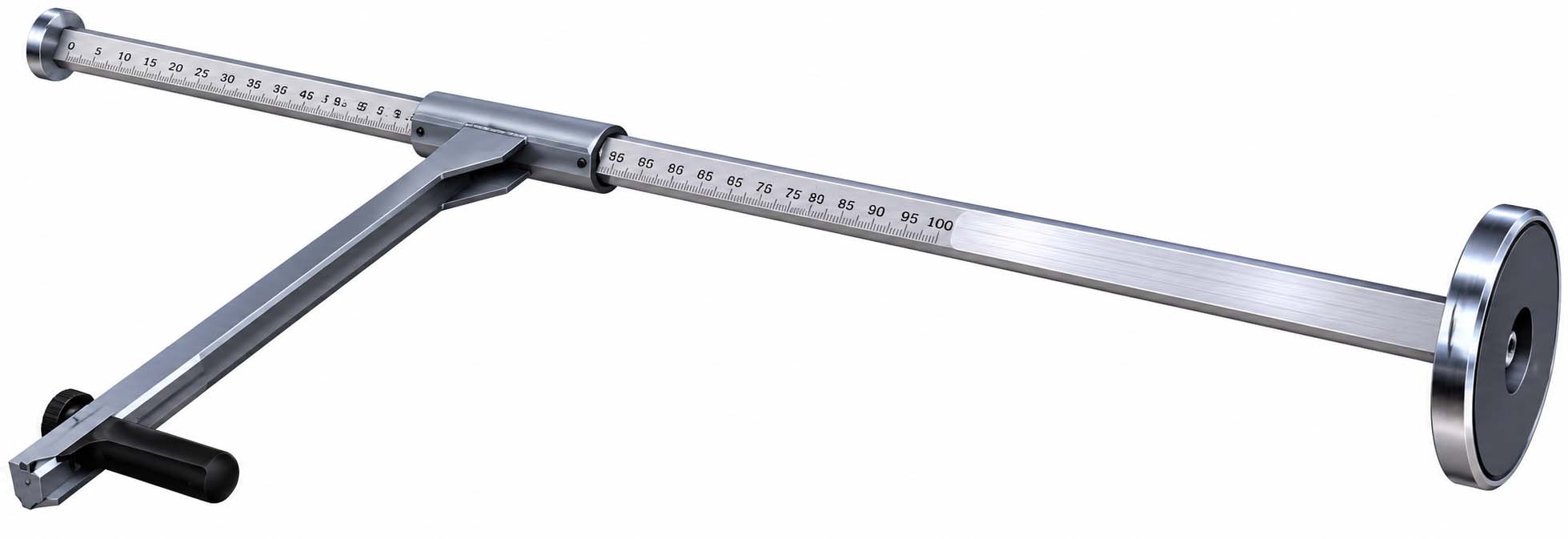

Измеритель смещения рамы автомобиля

Есть в наличии

24 208.77 грн. Подробнее

Комплект для легковых автомобилей (опционально)

Когти для колесного захвата

Программное обеспечение для легковых автомобилей

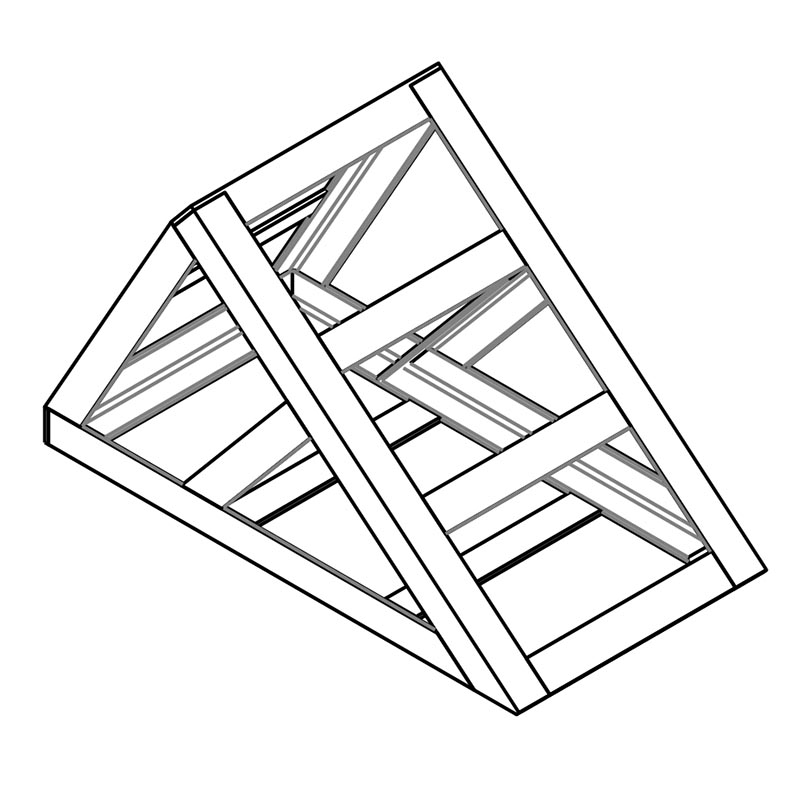

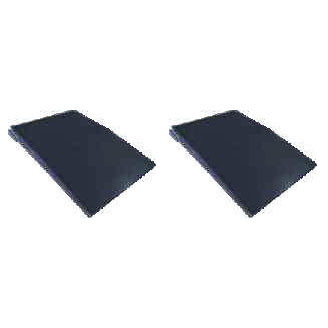

Колесный клин

С этим товаром покупают

Грузовой шиномонтажный станок Well Kraft 8910C

Есть в наличии

231 140 грн Подробнее

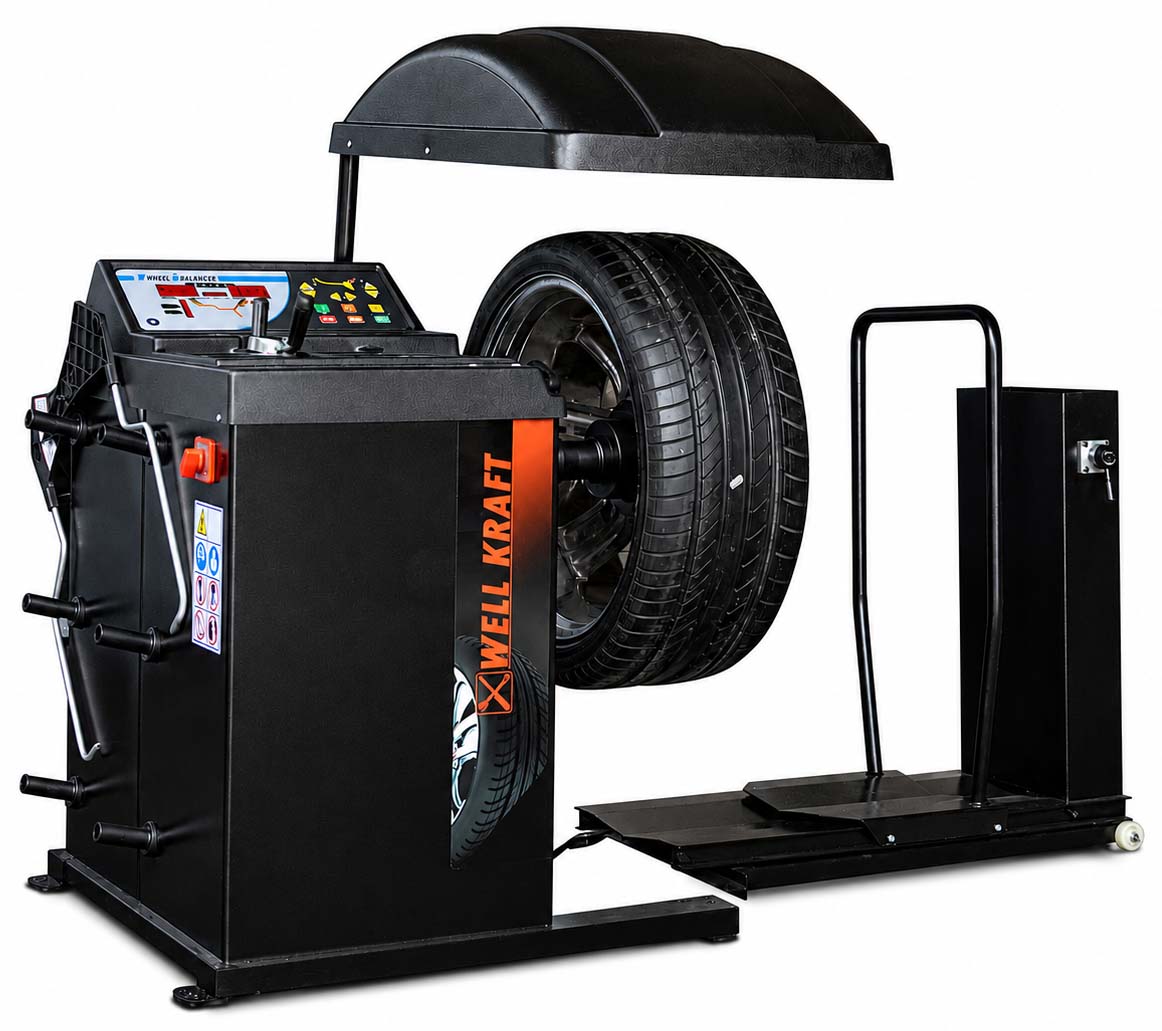

Грузовой балансировочный станок Well Kraft 9900

Есть в наличии

111 125 грн. Подробнее

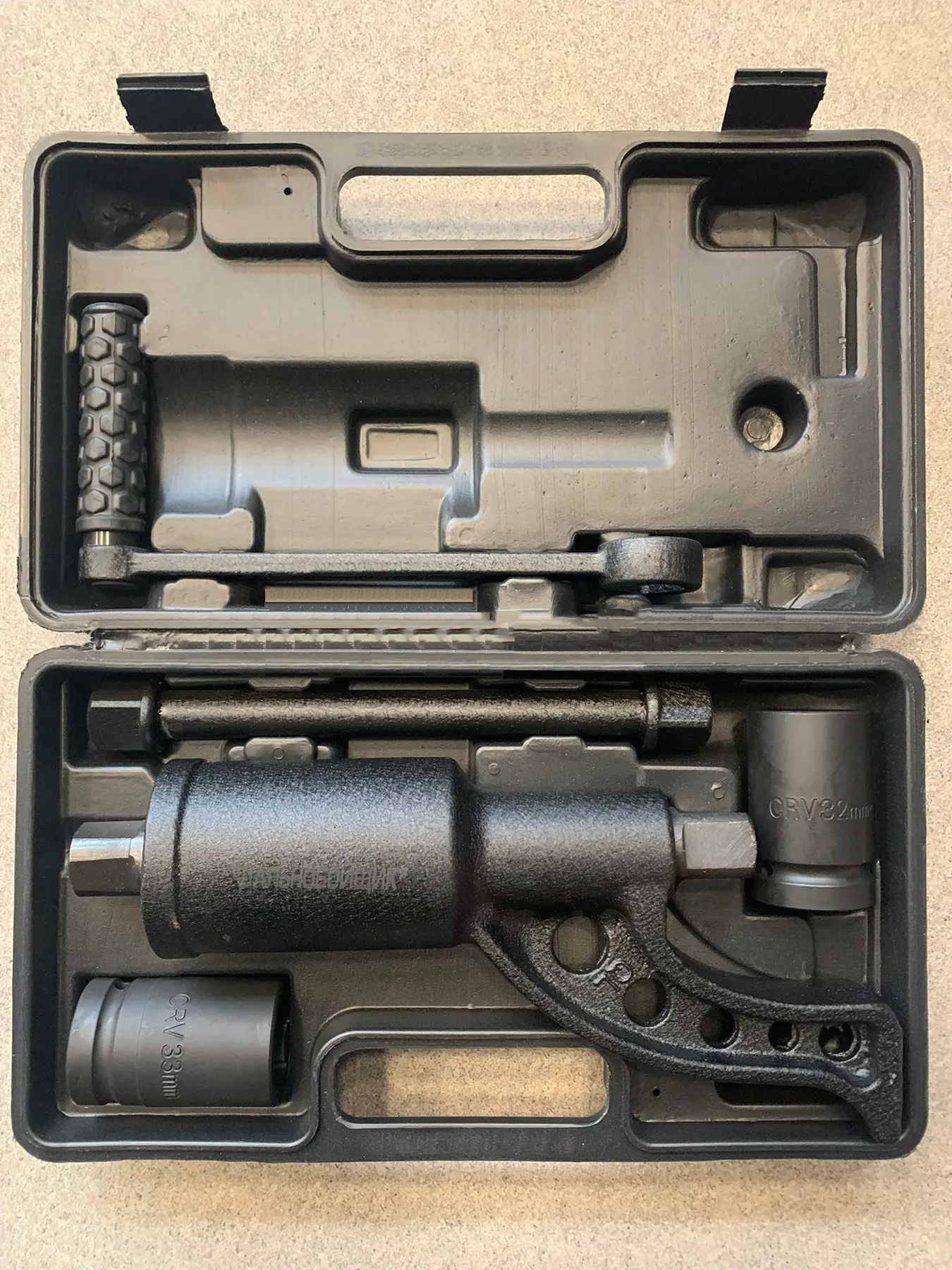

Ключ баллонный роторный для грузовых автомобилей 1:78 Well Kraft LSW-7800

Есть в наличии

2 667 грн Подробнее

Технические характеристики
Размер диска	12" – 24” (305 – 610 мм)
Диаметр колеса	20” – 44” (508 – 1118 мм)
Ширина колеи	48” – 96” (1220 – 2435 мм)
Расстояние между стойкой камеры и центром передней поворотной платформы	2800 мм
Движение накатом для компенсации биения	30° - 32°

Параметры	Диапазон	Точность
Развал (передний / задний)	± 15° 00'	± 00° 02'
Кастер	± 28° 00'	± 00° 05'
Шкворень	± 25° 00'	± 00° 05'
Схождение (переднее / заднее)	± 20° 00'	± 00° 02'
Суммарное схождение	± 40° 00'	± 00° 04'
Смещение оси (переднее / заднее)	± 25 мм	± 2 мм
Угол тяги / Радиус обкатки	± 10° 00'	± 00° 02'
Компенсация биения (переднее/заднее)	± 10° 00'	± 00° 02'
Включенный угол	± 40° 00'	± 00° 05'
Разница ширины колеи	± 150 мм	± 2 мм
Разница радиуса поворота (опционально)	± 20° 00'	± 00° 20'
Угол поворота руля от упора до упора (опционально)	± 60° 00'	± 00° 20'

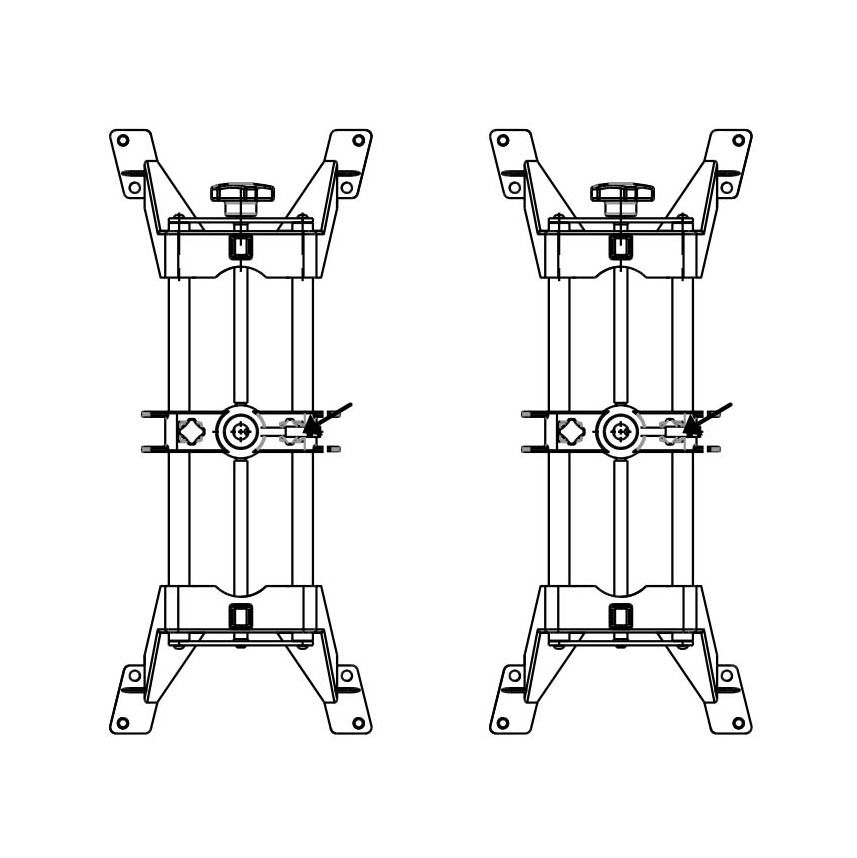

Колесные зажимы

Это самоцентрирующиеся колесные зажимы с быстросъемным механизмом для крепления мишеней к колесным дискам. Колесный зажим имеет универсальную конструкцию для монтажа на диски легких коммерческих автомобилей диаметром 12 до 24 дюймов. Внутренние отверстия предназначены для дисков от 12" до 20", а внешние отверстия - от 20" до 24". В комплект колесных зажимов входят адаптеры для использования с фиксирующими штифтами для монтажа на автобусные колеса (передняя ось), которые не включают дополнительную ось и поддерживают заднюю ось.

Поворотные платформы (7т.)

Поворотная платформа состоит из свободно вращающейся плиты с грузоподъемностью 7 тонн каждая, подходящей для работы с тяжелыми транспортными средствами. Передние колеса регулируемого транспортного средства должны опираться на эти плиты. Вращающаяся плита помогает избежать трения колес и расслабляет карданный шарнир до исходного состояния. Предусмотрены фиксирующие штифты для остановки движения при парковке автомобиля на колесе. Фиксирующие штифты необходимо снять во время измерений. Поворотные платформы обеспечивают повороты влево и вправо, необходимые для измерения углов кастера и шкворня.

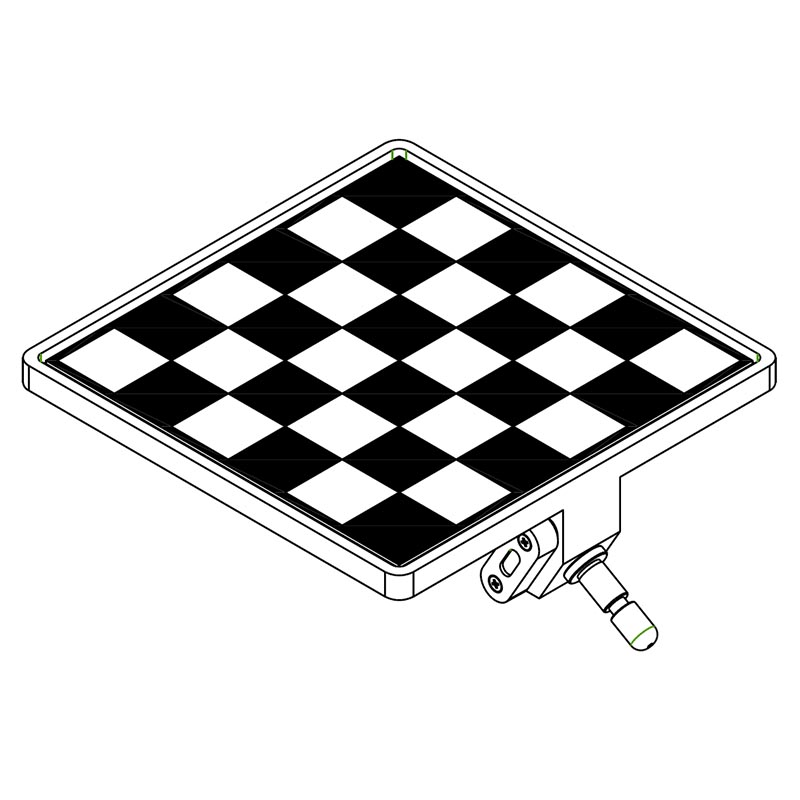

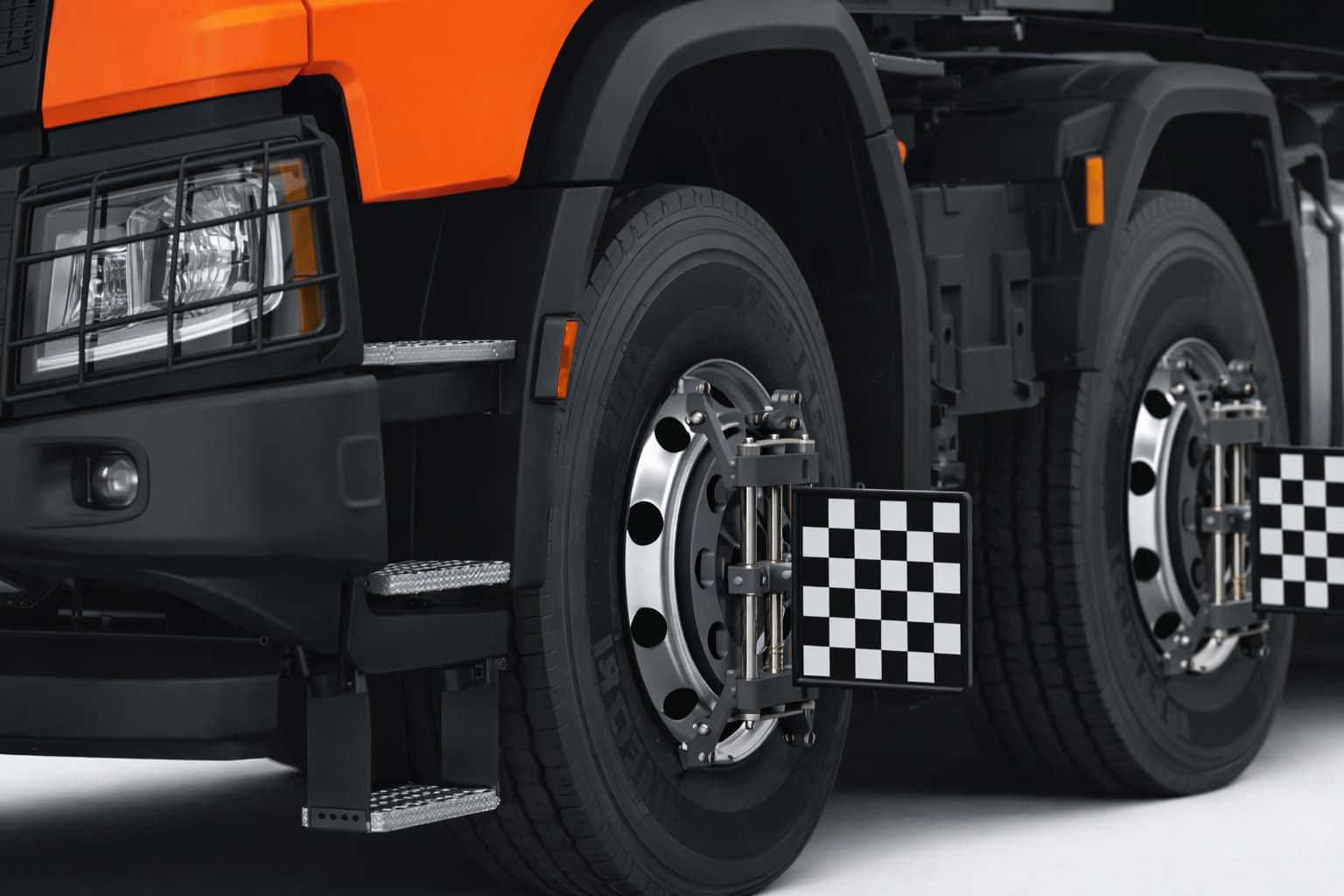

Мишени

На мишени находится узорчатая ИК-отражающая поверхность для отражения падающих лучей от камеры.

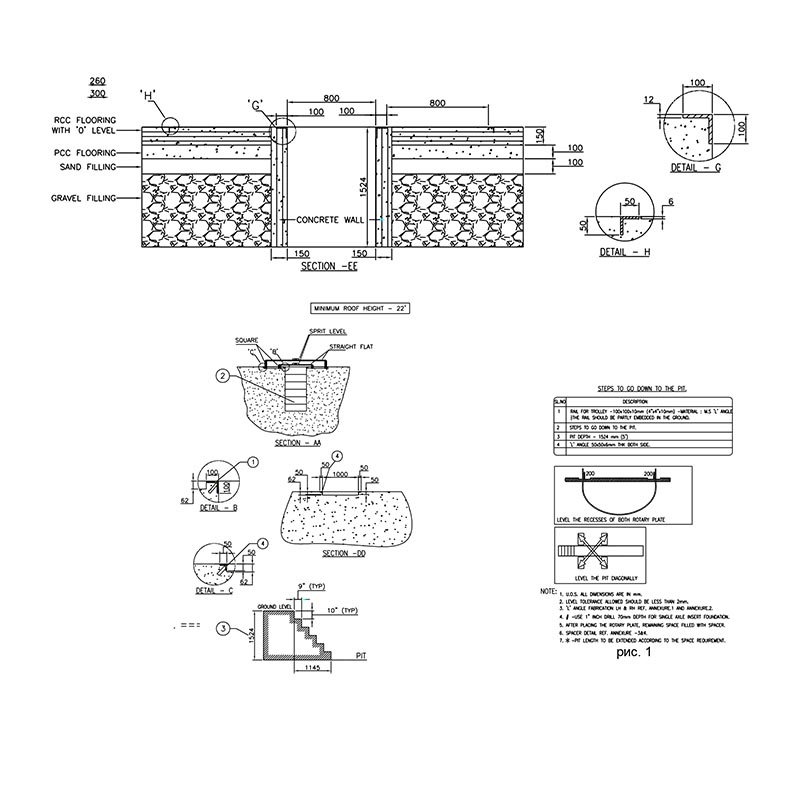

Размеры ямы для регулировки развал-схождения

Схема ямы, показанная здесь, предназначена для выполнения регулировки развал-схождения на ненагруженных транспортных средствах. Если регулировка развал-схождения должна выполняться на нагруженном транспортном средстве, обратитесь в строительную компанию. Пол должен быть выполнен из высококачественного бетона.
