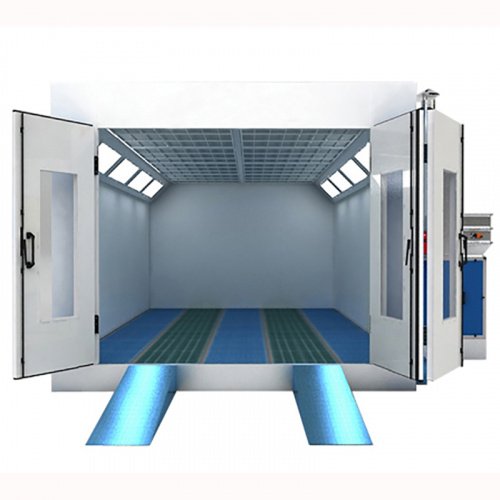

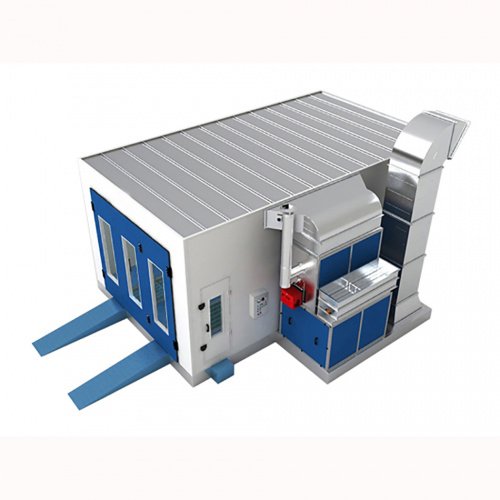

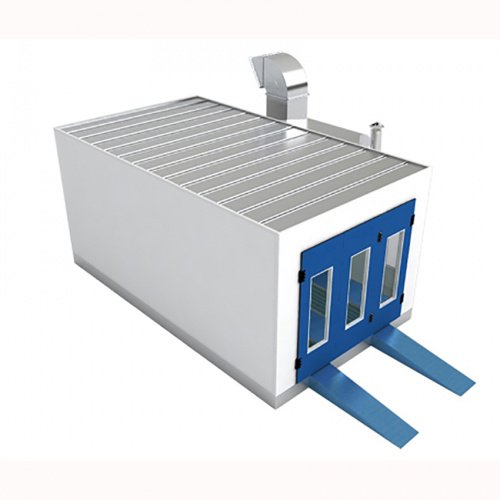

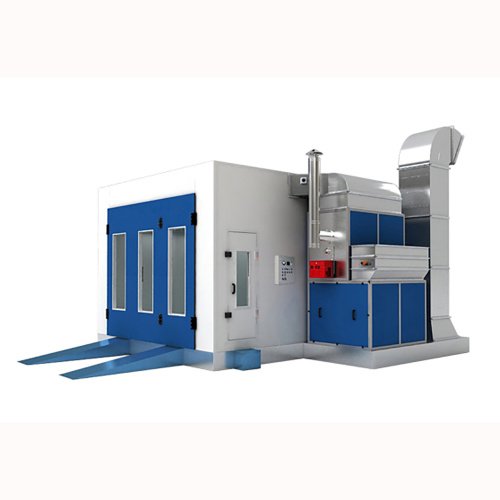

Окрасочно-сушильная камера Well Kraft Y1 plus
Топ Продаж
747 540 грн.
-
+
В корзину
Купить в 1 клик
Характеристики
Внутренние размеры, мм
6.900x3.900x2.650
Внешние размеры, мм
7.000x5.350x3.400
Высота основания, мм
300
Въездние рампы
Есть
Все характеристики
В связи с нестабильной экономической ситуацией, цены и наличие могут меняться. Пожалуйста, уточняйте актуальные цены и наличие товаров у наших менеджеров. Характеристики и комплектация товара могут быть изменены производителем, изображения носят ознакомительный характер.
Описание
Основание камеры
Пол:
- Конструкция из оцинкованной стали;
- Высота - 300 мм;
- Решетки в два ряда;
- Решетки изготовленные из плоских окрашенных балок, размером 30x4 мм и витой стали 10 мм;
- Максимальная нагрузка на пол 600 кг на каждое колесо;
- Рама для установки фильтра;
- Две заездные рампы, установленные снаружи камеры, размером 520x2 000 мм (Ширина x Длина).
Нижний фильтр:
- Стекловолокно;
- Уровень фильтрации - G3 (EN779);
- Тип PA-50;
- Площадь фильтрации - 10.35 м.кв.
Камера
Внутренние габариты:
- Длина - 6 900 мм;
- Ширина - 3 900 мм;
- Высота - 2 650 мм.
Внешние габариты:
- Длина - 7 000 мм;
- Ширина - 5 350 мм;
- Высота - 3 400 мм.
Заездные ворота:
- Трехстворчатые заездные ворота;
- Ширина ворот - 3 000 мм;
- Высота ворот - 2 600 мм;
- Большие смотровые окна - 3 шт.
Дверь для персонала:
- Ширина двери - 700 мм;
- Высота двери - 2 000 мм.
Стенная панель:
- Толщина панели - 50 мм;
- Ширина панели - 1 000 мм;
- Изоляция - EPS;
- Снаружи и изнутри покрыты листами окрашенной стали, толщиной 0.326 мм;
- Шпунтовая структура фиксации и двухсторонняя защита.
Потолочное освещение:
- Справа и слева по 5 осветительных блоков (всего 10 блоков);
- Каждый блок оснащен 4 флюоресцентными лампами PHILLIPS по 36 Вт каждая.
Боковое освещение:
- Справа и слева по 5 осветительных блоков (всего 10 блоков);
- Каждый блок оснащен 2 флюоресцентными лампами PHILLIPS по 36 Вт каждая.
Блок приточной вентиляции:
- Высота блока - 450 мм;
- Все комплектующие изготовлены из гнутой оцинкованной стали, с белым порошковым покрытием, для продления срока эксплуатации;
- С размещенным внутри потолочным фильтром в каркасе;
- Уровень фильтрации - F5 (EN779), тип SP-600G.
Блок нагнетания воздуха
Размеры блока:
- Длина блока - 1 700 мм;
- Ширина блока - 1 250 мм;
- Высота - 2 200 мм;
- Конструкция из оцинкованной стали, толщиной 1.5 мм, в рамке из алюминиевого уголка.
Нагнетающий вентилятор:
- Центробежный вентилятор с двигателем внутри;
- К-во вентиляторов - 2 шт;
- К-во двигателей - 2 шт, мощность одного двигателя - 3 кВт;
- Общая мощность - 6 кВт;
- Общая производительность - 21 000 м3/ч.
Система управления:
-
Управляющее устройство Belimo NMU230 10N, для контроля количества свежего воздуха.
Пневматическое управляющее устройство:
- Контролирует открытие / закрытие воздушного клапана во время стадии окрашивания или сушки.
Теплогенератор:
- Мощность - 200 кВт;
- Изготовлен из 1.5 мм нержавеющей стали 1Gr18N i9Ti(SUS304), с многоцикловыми круглыми радиаторными трубами из нержавеющей стали;
- Оснащен устройствами, предотвращающими вероятность взрыва.
Горелка:
- Дизельная горелка - Riello G20;
- Теплоотдача - 200 000 ккал/ч.;
- Минимальное потребление дизеля 8 л;
- Максимальное потребление - 12 л;
- Минимальный выход тепла - 340 000 кДж;
- Максимальный - 750 000 кДж.
Фильтры:
- Комплект входных фильтров грубой очистки;
- Уровень очистки - G3 (EN779), тип - C16-300;
- Комплект фильтров из стекловолокна;
- Уровень очистки - G3 (EN779), тип - PA-50.
Блок вытяжки воздуха
Размеры рамы:
- Длина - 1500 мм;
- Ширина - 1250 мм;
- Высота - 1150 мм.
Двигатель и вентилятор:
- Двигатель - внутри вентилятора;
- К-во вентиляторов - 1 шт;
- Мощность двигателя: 4 кВт;
- Тип - двойной центробежный вентилятор для забора воздуха;
- Общая производительность - 12 500 м3/ч.
Система управления:
- Управляющее устройство для контроля количества воздуха;
- Систему вытяжки составляет прямой 4-метровый вытяжной трубопровод, 1 труба с коленом под углом 90° ,и одна труба с коленом под углом 30°.
Фильтры вытяжки:
- Фильтр из стекловолокна;
- Уровень очистки -G3 (EN779);
- Тип - PA-50;
- М-образный углевой фильтр в раме, внутри вентиляционной трубы.
Система контроля
- Регулятор температуры;
- Таймер;
- Таймер сушки;
- Манометр;
- Индикатор мощности;
- Индикатор стадии окрашивания;
- Индикатор стадии сушки;
- Аварийный индикатор;
- Переключатель этапа окрашивания;
- Переключатель этапа сушки;
- Выключатель правого блока освещения;
- Выключатель левого блока освещения;
- Аварийный выключатель;
- Кнопка запуска.
Реализованные проекты ПСК
Характеристики
Внутренние размеры, мм
|
6.900x3.900x2.650 |
Внешние размеры, мм
|
7.000x5.350x3.400 |
Высота основания, мм
|
300 |
Въездние рампы
|
Есть |
Размер рампы, мм
|
520x2.000 |
Структура поверхности пола
|
решетки в 2 ряда |
Толщина стенной панели, мм
|
50 |
Материал утеплителя
|
EPS |
К-во въездных ворот, шт
|
1 |
К-во створок въездных ворот, шт
|
3 |
Размеры въездных ворот, мм
|
3.000x2.600 |
К-во сервисных дверей, шт
|
1 |
Размер сервисной двери, мм
|
700x2.000 |
К-во двигателей вытяжной вентиляции, шт
|
1 |
Производительность вытяжного вентилятора, м3/ч
|
12.500 |
Мощность вытяжной вентиляции, кВт
|
4 |
Модель горелки
|
Riello G20 |
Мак. тепловая мощность горелки, ккал/ч
|
200.000 |
Мин. выход тепла, кДж
|
340.000 |
Макс. выход тепла, кДж
|
750.000 |
Система контроля камерой
|
Регулятор температуры, Таймер сушки, Манометр, Индикатор мощности, Индикатор стадии окрашивания, Индикатор стадии сушки, Аварийный индикатор, Переключатель этапа окрашивания, Переключатель этапа сушки, Аварийный выключатель |
