Подкатные колонны Ravaglioli 271

Описание

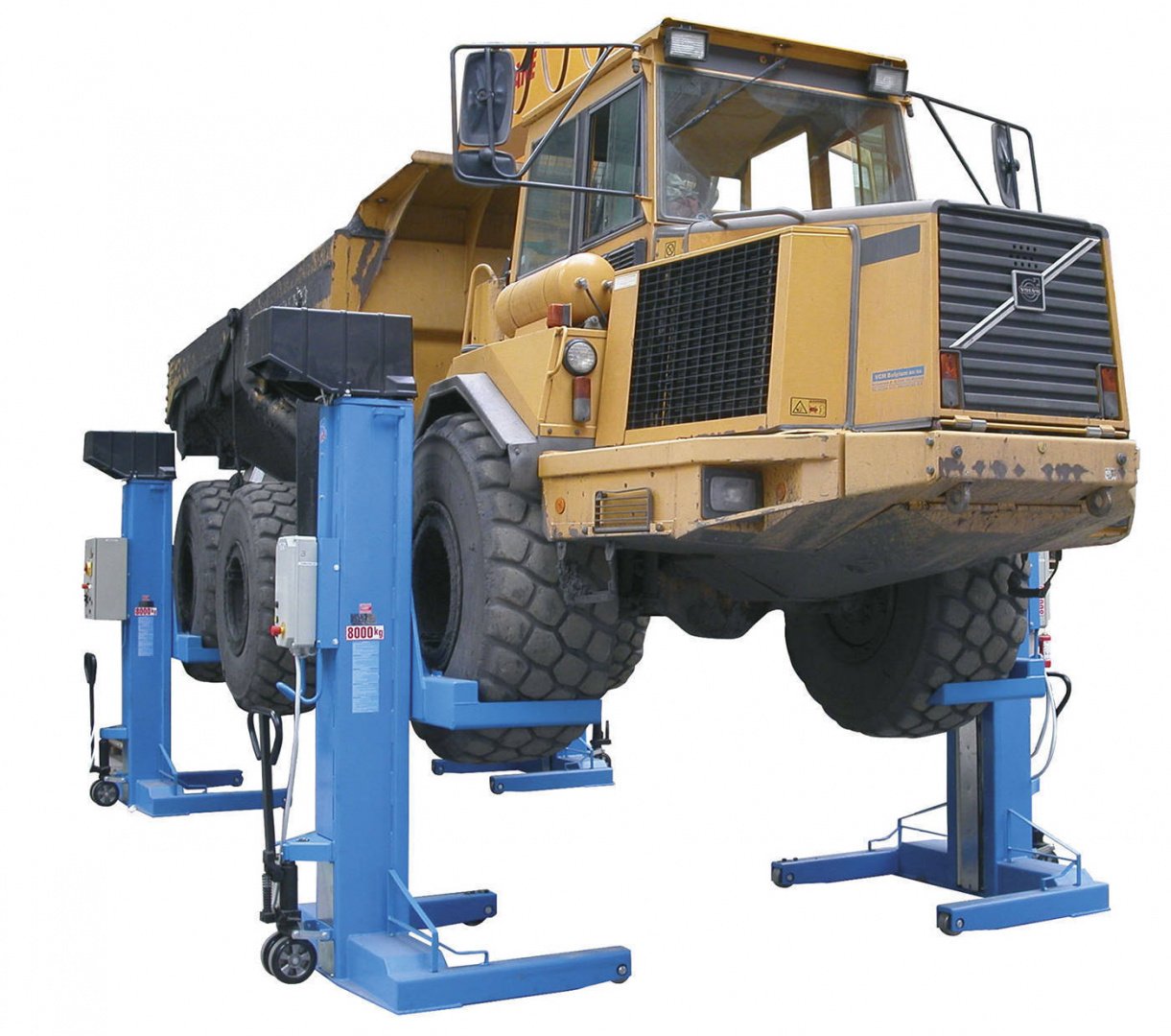

Электро-механические подкатные колонны Ravaglioli 271, грузоподъемностью 10т на одну колонну.

Колонна произведена из высокопрочной листовой стали. Стальные ролики перемещения каретки установлены на самосмазывающихся подшипниках, не требующих дополнительного обслуживания. Мотор обеспечивает прямую передачу крутящего момента на винт подъёмника. Автоматическая система смазывания.

Конфигурация подкатных колонн

Варианты комплектации по 4 колонны, 6 колонн и 8 колонн

• Два типа установки: внутри и снаружи помещения;

• Большая и прочная основа для максимальной устойчивости;

• Подъемные винты из катанной стали и бронзовыми основной и предохранительной гайками;

• Механическая тележка для перемещения колонн;
• Транспортные колеса из высокопрочного пластика;
• Наземные опоры, регулируемые с тыльной стороны;

• Возможность выбора вариантов с разной шириной вилки или с регулируемой шириной (специальные версии).

Безопасность

Механические и электрические предохранительные устройства соответствуют стандартам ЕС. Остановка подъема в случае износа основной гайки. Термальная защита в случае перегрузки двигателя.

Система синхронизации

Электронная система синхронизации всех колонн (PLC - программируемый контроллер с ситемой автодиагностики). Предохранительный стопор в случае неисправности. Возможность выбора нескольких режимов:

• Одновременная работа всех колонн;
• Одна или две пары колонн;
• Индивидуально.

Электронное устройство проверяет корректность последовательности фаз основного источника питания. Элементы управления низкого напряжения (24В) на всех колоннах с защитной кнопкой и предохранительной блокировкой в случае помехи в элементе управления.

• Основная панель управления - оснащена всеми элементами управления;

• Вспомогательная контрольная панель с кнопками спуска/подъема и кнопкой экстренной остановки;
• Возможность установки разной высоты между парами колонн;

• Модульная электрическая система позволяет формировать различные конфигурации (переход от 4 к 6 колоннам или 8-ми, или создание двух модулей по 4 колонны, разделив блок из 8 ).

Специальные версии

• Версия с регулируемыми подхватами для колес диаметром от 500мм до 1200мм;

• L версия - Широкие подхвати, для максимального диаметра колеса 1600мм;
• U версия - Универсальный подхват для индивидуальных адаптеров;
• С версия - Консоль управления на тележке;
• Широкие подхваты - для максимального диаметра колеса 2000мм, и ширины колеса 750мм.

Опции

• Траверса для вывешивания колес (S260A5, S270A7);

• Адаптеры (S270A3, S270A4/S270A8);
• Удлинители (S270A5);
• Осевые стойки (S260A1, S270A1, S270A2).

Адаптеры и удлинители

S270A3 - Ø 900 ÷ 800 мм > max 7.500 кг

S270A4 - Ø 800 ÷ 700 мм > макс 7.500 кг
S270A8 - Ø 700 ÷ 500 мм > макс 7.500 кг

S270A5 > макс 5.000 кг

Осевые стойки

Траверса для вывешивания колес

• S260A5 > Макс 15.000 кг
• S270A7 > Макс 20.000 кг

Характеристики указаны для одной колонны. Цена за 1 колонну

Характеристики
