Бесконтактная измерительная система Chief TruScan

Описание

Бесконтактная измерительная система Chief TruScan 360°

Компьютеризированная измерительная система TrueScan объединяет точность лазерного сканирования с компьютеризированной базой данных. TrueScan не только показывает степень повреждений, но и отслеживает ход ремонта и проверяет, правильно ли выровнена конструкция автомобиля. В трёх отдельных отчетах проверяется структурное состояние транспортного средства с помощью диаграмм, на которых отображаются измерения осевой линии, опорной линии и опорной высоты. Конструкция сканера выполнена из прочного ABS-пластика и защищена слоем порошковой окраски. Система оборудована цветным принтером, что даёт возможность распечатать результаты измерений.

Особенности сканера Galileo:

• Оснащён мощным процессором для быстрой обработки данных в реальном времени;
• Усовершенствованные оптические компоненты для точного считывания при любом освещении;
• В сканере используется стекло Gorilla Glass для дополнительной защиты от царапин;
• Встроенная проверка калибровки.

Система оснащена специальным прецизионным лазерным сканером Galileo. Сканер имеет небольшие размеры, эргономичный дизайн и две удобные ручки для переноса. Компактная и лёгкая конструкция обеспечивает обзор в 360°, хорошую видимость мишеней и быструю установку, и настройку.
Система измерения Chief Meridian экономит время практически на каждом этапе работы и позволяет получить изображение отдельно для каждого этапа ремонта. Сканер фиксирует 45 заранее определенных высокотехнологичных мишеней. Данные собираются в режиме реального времени, обеспечивая корректное вытягивание с первого раза.

Принцип триангуляции
В сканере размещены лазерные лучи, которые отражаются от вращающихся зеркал в направлении светоотражающих целей (каждая из которых имеет уникальный код), которые подвешены к контрольным точкам транспортного средства. Body Scanner содержит фотодатчики, которые определяют угол вращающихся лазерных отражений. Эта информация передается в компьютер, который выполняет функции триангуляции и идентификации цели.

Компьютер

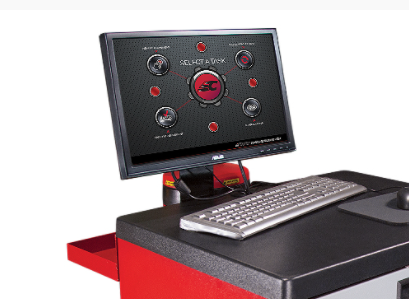

Система работает на Windows 10 Professional Edition. Компьютер оснащён мощным процессором с современной графикой.Простой и понятный интерфейс позволяет проводить настройки одним щелчком мыши.

Программное обеспечение
TrueScan включает в себя необходимое программное обеспечение, которое предоставляет больше возможностей и значительно экономит время внешнего контроля и оценки.

• Простая навигация по системе для проведения измерений.
• Система One-touch позволяет легко управлять интерфейсом.
• Сравнительные измерения SAI и Caster
• Система показывает рекомендуемые мишени и вставки, а также места их установки на автомобиле
• Автоматически вычисляет удаленные компоненты
• Отображение результатов измерений до, во время и после ремонта.
• Позволяет вставить логотип компании в распечатки;
• Включает в себя бесплатную интерактивную помощь и инструкцию по использованию.

Передвижной рабочий кабинет
Компьютеризированные измерительные системы Chief являются самой сложной, но при этом простой в освоении и эксплуатации системой, доступной на сегодняшний день в отрасли.

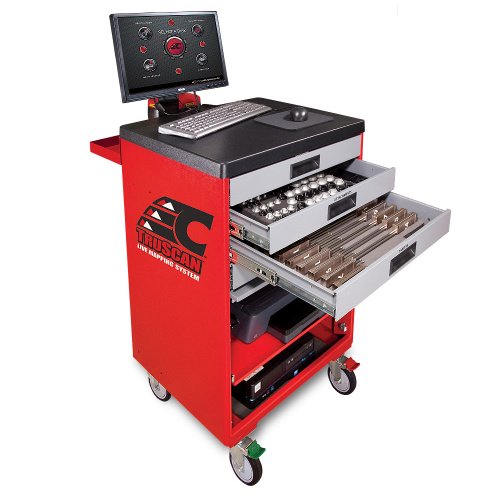

Рабочий кабинет представляет собой стальной стенд на четырех колесах (два вращающихся), который запирается на ключ. Кабинет имеет отделения для хранения инструментов (креплений, мишеней, вставок и тд...), отделение для хранения сканера Galileo, отделение для компьютера и принтера. На верхней части кабинета расположены два монитора и клавиатура с мышкой.

Особенности конструкции

• 32 отдельных отражающих мишеней со штрихкодом. Каждая мишень имеет гладкую поверхность и изменяемую длину, что позволяет сканеру видеть все мишени, даже на больших автомобилях.
• Магнитные крепления для быстрого и легкого позиционирования с широким выбором размеров от 10 до 25 мм.
• Магнитные болты от 10 до 35 мм.
• 58 алюминиевых защёлок, размером от 10 до 32 мм.
• Зажимы с боковыми отверстиями размером от 23 мм до 35 мм

На компакт-диске Руководство пользователя, руководство по запасным частям, базовое учебное руководство, руководство пользователя для компьютера, принтера и Microsoft Windows доступно на компакт-диске.

Компьютеризированная измерительная система TrueScan совместима со всеми видами рихтовочных стапелей компании Chief. Это делает их максимально универсальными и даёт возможность вариативности при подборе оборудования. Ознакомиться и приобрести платформенные стапели Chief можно перейдя по этой ссылке

Chief Automotive Technologies® - ведущий мировой производитель рихтовочного оборудования с 1972 г. Появление первой системы для восстановления кузова CHIEF произвело настоящую революцию на рынке. С тех пор компания растет с каждым годом, производя все необходимое для ремонта аварийных кузовов: от компьютерных измерительных систем до комплексных спецификаций автомобилей и обучения в области рихтовочного ремонта.
