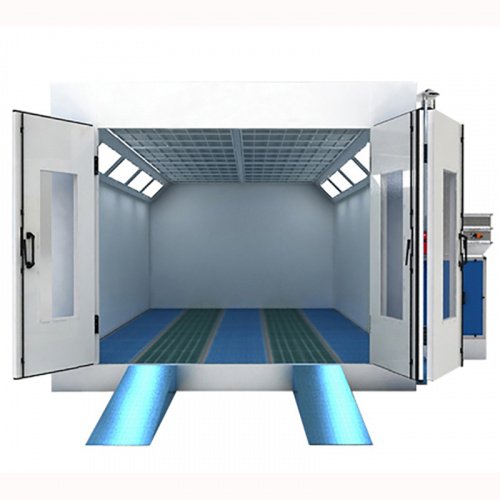

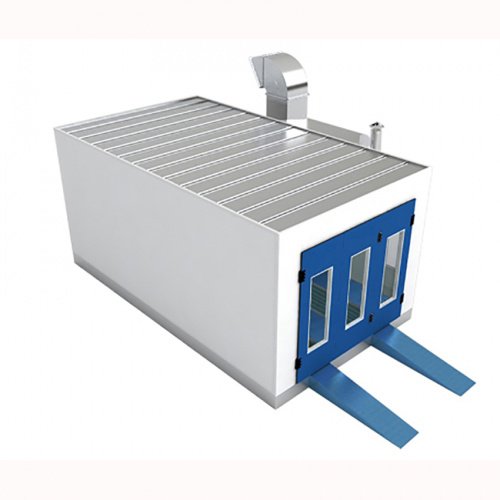

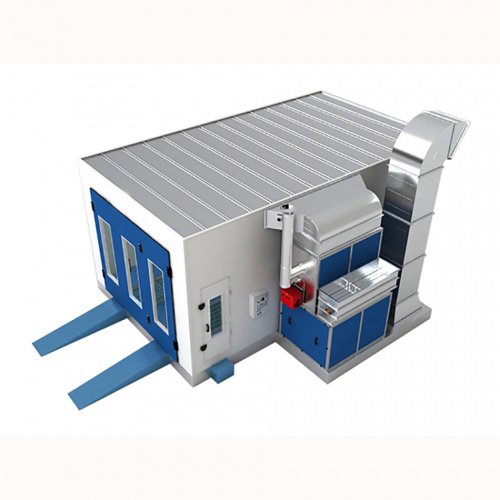

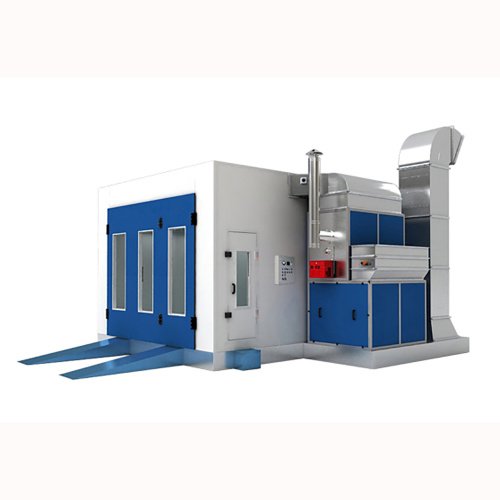

Фарбувально-сушильна камера Well Kraft Y3

Опис

Основа камери

Підлога

• Конструкція із оцинкованої сталі;
• Висота – 300 мм;
• Грати у два ряди;
• Ґрати виготовлені з плоских пофарбованих балок, розміром 30x4 мм та кручений сталі 10 мм;
• Максимальне навантаження на підлогу 600 кг на кожне колесо;
• Рама для встановлення фільтра;
• Дві заїзні рампи, встановлені зовні камери, розміром 520x2 000 мм (Ширина x Довжина).


• Скловолокно;
• Рівень фільтрації - G3 (EN779);
• Тип PA-50;
• Площа фільтрації - 10.35 м.кв.


---

Камера

• Довжина – 6 900 мм;
• Ширина – 3 900 мм;
• Висота – 2 920 мм.


• Довжина – 7 000 мм;
• Ширина – 5 350 мм;
• Висота – 3 400 мм.


• Тристулкові заїзні ворота;
• Ширина воріт – 3 000 мм;
• Висота воріт – 2 600 мм;
• Великі оглядові вікна – 3 шт.


• Ширина дверей – 700 мм;
• Висота дверей – 2 000 мм.


• Товщина панелі – 50 мм;
• Ширина панелі – 1 000 мм;
• Ізоляція – EPS;
• Зовні та зсередини покриті листами пофарбованої сталі, товщиною 0.326 мм;
• Шпунтова структура фіксації та двосторонній захист.


• Праворуч та ліворуч по 5 освітлювальних блоків (всього 10 блоків);
• Кожен блок оснащений 4 флюоресцентними лампами PHILLIPS 36 Вт кожна.


• Висота блоку – 450 мм;
• Усі комплектуючі виготовлені із гнутої оцинкованої сталі, з білим порошковим покриттям, для продовження терміну експлуатації;
• З розміщеним усередині стельовим фільтром у каркасі;
• Рівень фільтрації – F5 (EN779), тип SP-600G.


---

Блок нагнітання повітря

• Довжина блоку – 1 700 мм;
• Ширина блоку – 1 250 мм;
• Висота - 2200 мм;
• Конструкція з оцинкованої сталі, завтовшки 1.5 мм, у рамці з алюмінієвого куточка.


• Відцентровий вентилятор з двигуном усередині;
• К-сть вентиляторів - 2 шт;
• До двигунів - 2 шт, потужність одного двигуна - 3 кВт;
• Загальна потужність - 6 кВт;
• Загальна продуктивність - 21 000 м3/год.


Зсистема управління:

• Керуючий пристрій Belimo NMU230 10N, контролю кількості свіжого повітря.

• Контролює відкриття/закриття повітряного клапана під час стадії фарбування або сушіння.


• Потужність – 200 кВт;
• Виготовлений з 1.5мм нержавіючої сталі 1Gr18N i9Ti(SUS304)з багатоцикловими круглими радіаторними трубами з нержавіючої сталі;
• Оснащений пристроями, що запобігають ймовірності вибуху.


• Дизельний пальник Riello G20;
• Тепловіддача – 200 000 ккал/год.;
• Мінімальне споживання дизеля 8 л;
• Максимальне споживання – 12 л;
• Мінімальний вихід тепла – 340 000 кДж;
• Максимальний – 750 000 кДж.


• Комплект вхідних фільтрів грубої очистки;
• Рівень очищення – G3 (EN779), тип – C16-300;
• Комплект фільтрів із скловолокна;
• Рівень очищення – G3 (EN779), тип – PA-50.

Блок витяжки повітря

• Двигун та витяжний вентилятор відсутні;
• Повітря виводиться за принципом надлишкового тиску;
• У систему витяжки входить прямий 4-метровий витяжний трубопровід, одна труба з коліном під кутом 90°, і одна труба з коліном під кутом 30°.


---

Система контролю

• Регулятор температури;
• Таймер;
• Таймер сушіння;
• Манометр;
• Індикатор потужності;
• Індикатор стадії фарбування;
• Індикатор стадії сушіння;
• Аварійний індикатор;
• Перемикач етапу фарбування;
• Перемикач етапу сушіння;
• Вимикач правого блоку освітлення;
• Вимикач лівого блоку освітлення;
• Аварійний вимикач;
• Кнопка запуску.
