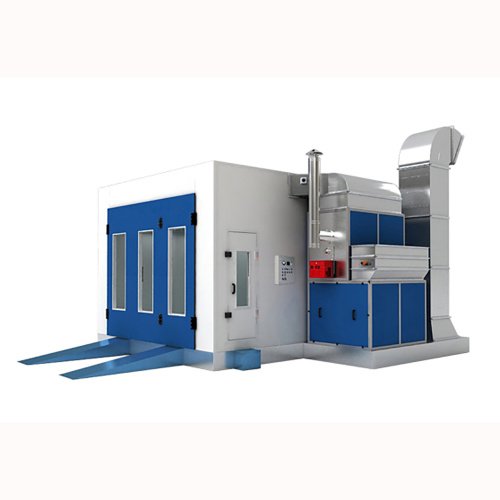

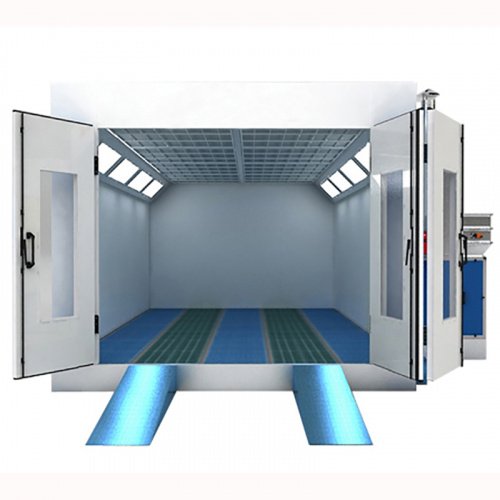

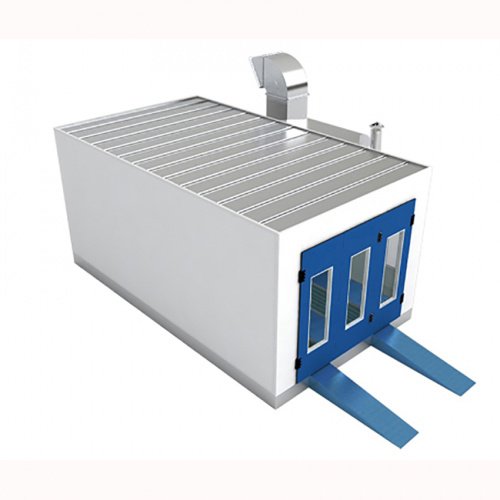

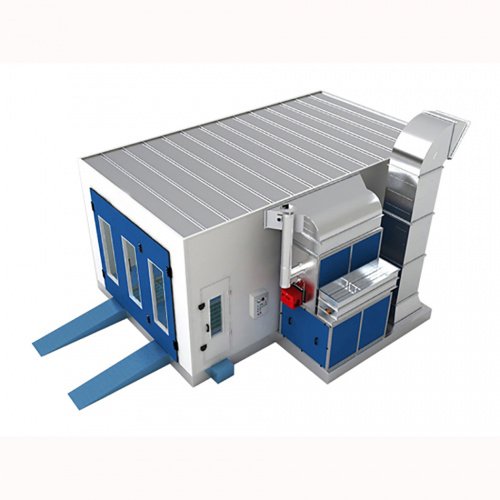

Фарбувально-сушильна камера Well Kraft Y2

Опис

Заснування

• встановлення на яму;
• без трапів.

• скловолокно;
• рівень фільтрації G3 (EN779);
• тип PA-50;
• площа фільтрації: 10.35M2.

---

Камера

Внутрішні габарити:

• Довжина – 6 900 мм;
• Ширина - 3 900 мм;
• Висота – 2 650 мм.

Зовнішні габарити:

• Довжина – 7 000 мм;
• Ширина – 5 350 мм;
• Висота – 3 400 мм.

Заїзні ворота:

• Тристулкові заїзні ворота;
• Ширина воріт – 3 000 мм;
• Висота воріт – 2 600 мм;
• Великі оглядові вікна – 3 шт.

Двері для персоналу:

• Ширина дверей – 700 мм;
• Висота дверей – 2 000 мм.

Стінна панель:

• Товщина панелі – 50 мм;
• Ширина – 1 000 мм;
• Ізоляція – EPS;
• Зовні та зсередини покриті листами пофарбованої сталі, товщиною 0.326 мм;
• Шпунтова структура фіксації та двосторонній захист.

Стельове освітлення:

• Справа і зліва по 5 освітлювальних блоків (всього 10 блоків);
• Кожен блок оснащений 4 флюоресцентними лампами PHILLIP 36 Вт кожна.

Блок припливної вентиляції:

• Висота – 450 мм;
• Усі комплектуючі виготовлені із гнутої оцинкованої сталі з білим порошковим покриттям для продовження терміну експлуатації;
• З розміщеним усередині стельовим фільтром у каркасі;
• Рівень фільтрації F5 (EN779) тип SP-600G.

---

Блок нагнітання повітря

Розміри блоку:

• Довжина – 1 700 мм;
• Ширина – 1 250 мм;
• Висота - 2200 мм;
• Конструкція з оцинкованої сталі завтовшки 1.5 мм, в рамці з алюмінієвого куточка.

Нагнітальний вентилятор:

• Відцентровий вентилятор з двигуном усередині;
• К-сть вентиляторів - 2 шт;
• К-ть двигунів - 2 шт;
• Потужність одного двигуна – 3 кВт;
• Загальна потужність – 6 кВт;
• Загальна продуктивність – 21 000 м3/год.

Система управління:

• Керуючий пристрійBelimo NMU230 10Nдля контролю за кількістю свіжого повітря.

Пневматичний керуючий пристрій:

• Контролює відкриття/закриття повітряного клапана під час стадії фарбування або сушіння.

Теплогенератор:

• Потужність - 200 кВт;
• Виготовлений з 1.5 мм нержавіючої сталі1Gr18N i9Ti(SUS304)з багатоцикловими круглими радіаторними трубами з нержавіючої сталі;
• Оснащений пристроями, що запобігають ймовірності вибуху.

Пальник:

• Дизельний пальникRiello G20;
• Тепловіддача – 200 000 Kкал/год;
• Мінімальне споживання дизеля – 8 л;
• Максимальне споживання – 12 л;
• Мінімальний вихід тепла – 340 000 кДж;
• Максимальний – 750 000 кДж.

Фільтри:

• Комплект вхідних фільтрів грубої очистки;
• Рівень очищення – G3 (EN779), тип – C16-300;
• Комплект фільтрів із скловолокна;
• Рівень очищення G3 (EN779), тип - PA-50.

---

Блок витяжки повітря

• Двигун та витяжний вентилятор відсутні;
• Повітря виводиться за принципом надлишкового тиску;
• У систему витяжки входить прямий 4-метровий витяжний трубопровід, одна труба з коліном під кутом 90°, і одна труба з коліном під кутом 30°.

---

Система контролю

• Регулятор температури;
• Таймер;
• Таймер сушіння;
• Манометр;
• Індикатор потужності;
• Індикатор стадії фарбування;
• Індикатор стадії сушіння;
• Аварійний індикатор;
• Перемикач етапу фарбування;
• Перемикач етапу сушіння;
• Вимикач правого блоку освітлення;
• Вимикач лівого блоку освітлення;
• Аварійний вимикач;
• Кнопка запуску.
