Стенд перевірки швидкості Ravaglioli RT700V

Опис

Спеціальний роликовий стенд Ravaglioli RT700V для перевірки швидкості легкових автомобілів та комерційного транспорту

Стенд призначений для вимірювання фактичної швидкості транспортного засобу, та порівняння результатів тестування з показаннями на спідометрі.

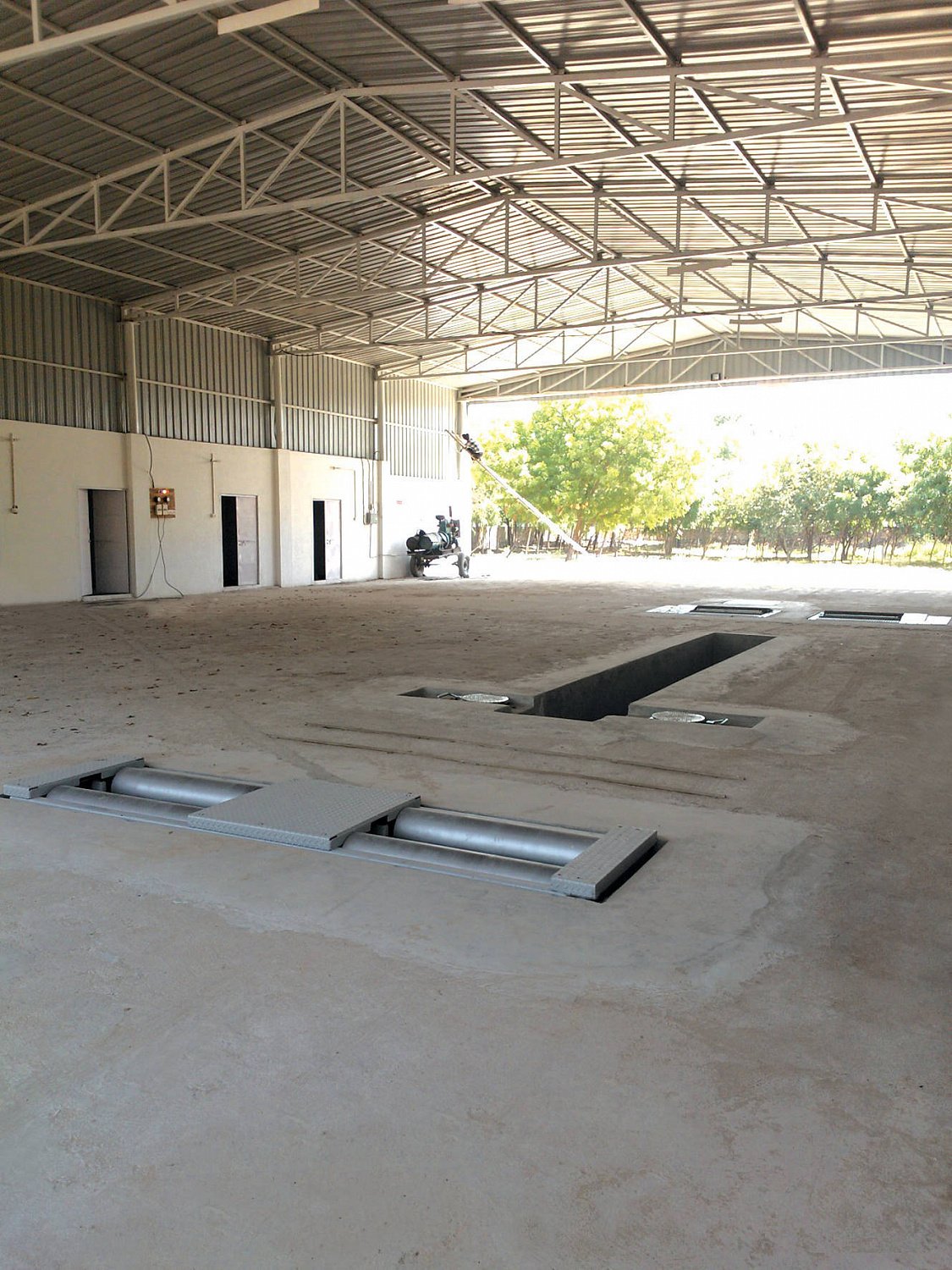

Конструкція стенду перевірки швидкості складається зметалевої рами, що підтримує 4 ролики,підйомного пристроюдля виїзду автомобіля, тапневматичної системияка активує підйомний пристрій.

Дві пари роликів жорстко прикріплені до спеціального трансмісійного валу, щоб забезпечити однакову швидкість обертання обох коліс на одній осі. Ролики знаходяться в нейтральному положенні, вони не мають гальмування або інерційного навантаження, що протидіє силі осі транспортного засобу, що випробовується. Також ролики вирівняні та збалансовані для забезпечення регулярності тесту за відсутності вібрацій.

*Для роботи, стенд перевірки швидкості необхідно підключати до консолі керування RAVRT009/V.

Процедура тестування транспортного засобу

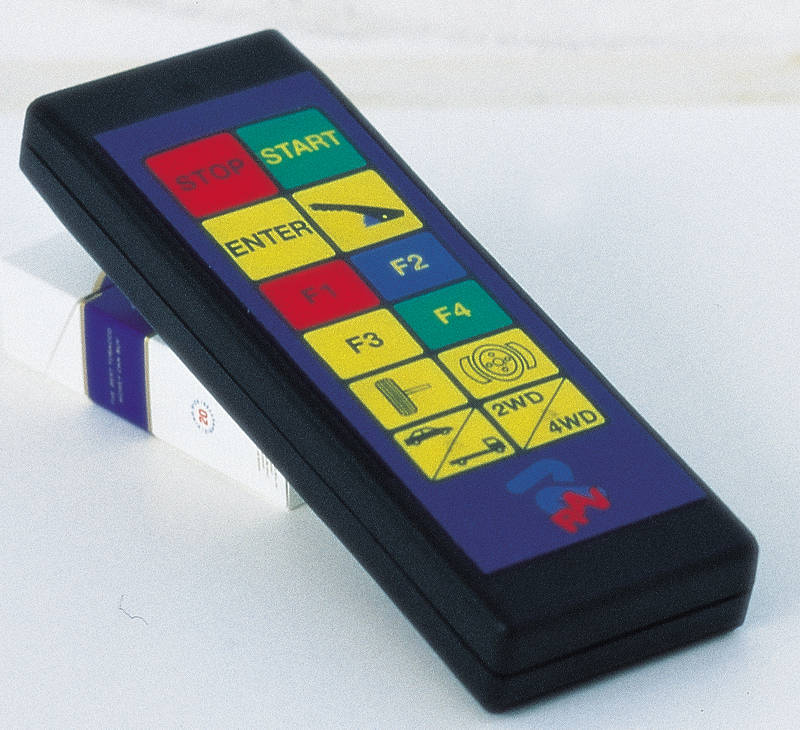

• Для початку тестування необхідно натиснути кнопку"START"на пульті, або кнопку"F4"на клавіатурі.
• Після початку тестування потрібно поступово збільшувати швидкість, доки показання на одометрі не досягнуть першого значення.
• Порівнюємо зі значеннями на дисплеї.
• Для збереження значень потрібно натиснути кнопку"ENTER"або"F3".

Результати тестування

Наприкінці тесту програма відображає зведену таблицю з результатами тестування:

• Еталонні значення швидкості;
• Значення швидкості проведеного виміру (Червоні- поза допуском,Зелені- у межах допуску);
• Різниця у відсотковому співвідношенні.

Також програма надає дані у вигляді графіка:

• Графік показує різницю між виміряними швидкостями (Червона лінія) та контрольними швидкостями (синя лінія).
• Лінії, представленізеленим кольоромє допустимими відхиленнями.
