Безконтактна вимірювальна система Chief AutoScan

Опис

Вимірювальна безконтактна система Chief AutoScan 360°

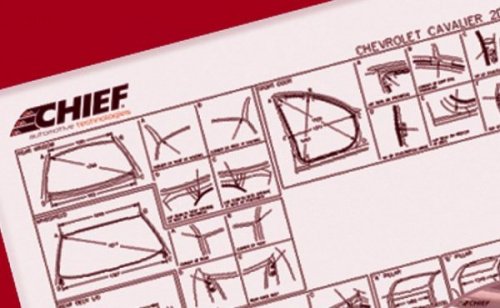

Комп'ютеризована система вимірювання AutoScan поєднує точність лазерного сканування з комп'ютеризованою базою даних. AutoScan не лише показує ступінь пошкоджень, але й відстежує хід ремонту та перевіряє, чи правильно вирівняно конструкцію автомобіля. У трьох окремих звітах перевіряється структурний стан транспортного засобу за допомогою діаграм, на яких відображаються виміри осьової лінії, опорної лінії та опорної висоти. Конструкція сканера виконана з міцного ABS-пластику та захищена шаром порошкового фарбування. Система обладнана кольоровим принтером, що дозволяє роздрукувати результати вимірювань.

Особливості сканера Galileo:

• Оснащений потужним процесором для швидкої обробки даних у реальному часі;
• Удосконалені оптичні компоненти для точного зчитування за будь-якого освітлення;
• У сканері використовується скло Gorilla Glass для додаткового захисту від подряпин;
• Вбудована перевірка калібрування.

Система має спеціальний прецизійний лазерний сканер Galileo. Сканер має невеликі розміри, ергономічний дизайн та дві зручні ручки для перенесення. Компактна та легка конструкція забезпечує огляд у 360°, хорошу видимість мішеней та швидку установку та налаштування.
Система вимірювання Chief Meridian економить час практично на кожному етапі роботи та дозволяє отримати зображення окремо для кожного етапу ремонту. Сканер фіксує 45 наперед визначених високотехнологічних мішеней. Дані збираються як реального часу, забезпечуючи коректне витягування з першого разу.

Принцип тріангуляції
У сканері розміщені лазерні промені, які відбиваються від дзеркал, що обертаються в напрямку світловідбиваючих цілей (кожна з яких має унікальний код), які підвішені до контрольних точок транспортного засобу. Body Scanner містить фотодатчики, які визначають кут обертових лазерних відбитків. Ця інформація передається на комп'ютер, який виконує функції тріангуляції та ідентифікації мети.

Комп'ютер
Система працює на Windows 10 Professional Edition. Комп'ютер оснащений потужним процесором із сучасною графікою. Простий і зрозумілий інтерфейс дозволяє проводити налаштування одним клацанням миші.

Програмне забезпечення
AutoScan включає необхідне програмне забезпечення, яке надає більше можливостей і значно економить час зовнішнього контролю та оцінки.

• Проста навігація по системі щодо вимірювань.
• Система One-touch дозволяє легко керувати інтерфейсом.
• Порівняльні вимірювання SAI та Caster
• Система показує рекомендовані мішені та вставки, а також місця їх встановлення на автомобілі
• Автоматично обчислює видалені компоненти
• Відображення результатів вимірювань до, під час та після ремонту.
• Дозволяє вставити логотип компанії до роздруківок;
• Включає безкоштовну інтерактивну допомогу та інструкцію з використання.

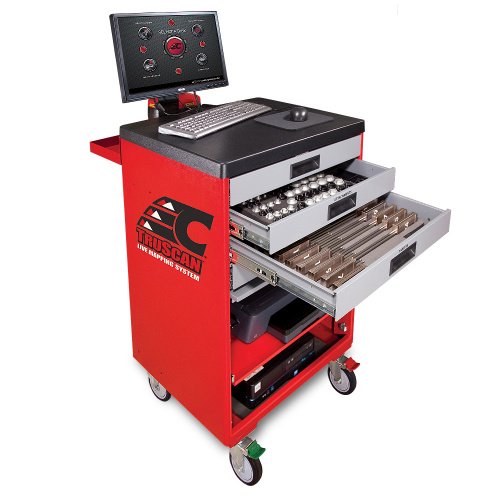

Пересувний робочий кабінет
Комп'ютеризовані вимірювальні системи Chief є найскладнішою, але при цьому найпростішою в освоєнні та експлуатації системою, доступною на сьогоднішній день у галузі.
Робочий кабінет є сталевим стендом на чотирьох колесах (два обертових), який замикається на ключ. Кабінет має відділення для зберігання інструментів (кріплень, мішеней, вставок тощо), відділення для зберігання сканера Galileo, відділення для комп'ютера та принтера. На верхній частині кабінету розташовані два монітори та клавіатура з мишкою.

Особливості конструкції

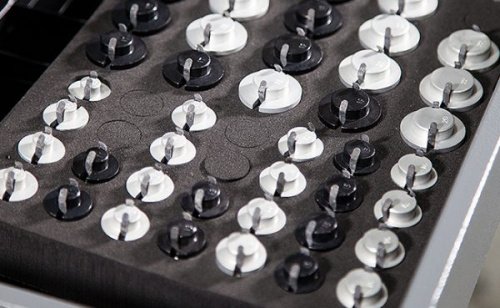

• 32 окремих мішеней зі штрихкодом. Кожна мета має гладку поверхню і змінну довжину, що дозволяє сканеру бачити всі мішені, навіть на великих автомобілях.
• Магнітні кріплення для швидкого та легкого позиціонування із широким вибором розмірів від 10 до 25 мм.
• Магнітні болти від 10 до 35 мм.
• 58 алюмінієвих клямок, розміром від 10 до 32 мм.
• Затискачі з бічними отворами розміром від 23 мм до 35 мм.

На компакт-диску Посібник користувача, посібник із запасних частин, базовий навчальний посібник, посібник користувача для комп'ютера, принтера та Microsoft Windows доступний на компакт-диску.

Комп'ютеризована вимірювальна система TrueScan сумісна з усіма видами стапелів рихтувальних компанії Chief. Це робить їх максимально універсальними та дає можливість варіативності при доборі обладнання. Ознайомитись та придбати платформні стапелі Chief можна перейшовшиза цим посиланням

Chief Automotive Technologies®- провідний світовий виробник рихтувального обладнання з 1972 р. Поява першої системи відновлення кузова CHIEF справила справжню революцію над ринком. З того часу компанія росте з кожним роком, виробляючи все необхідне для ремонту аварійних кузовів: від комп'ютерних вимірювальних систем до комплексних специфікацій автомобілів та навчання в галузі рихтувального ремонту.
