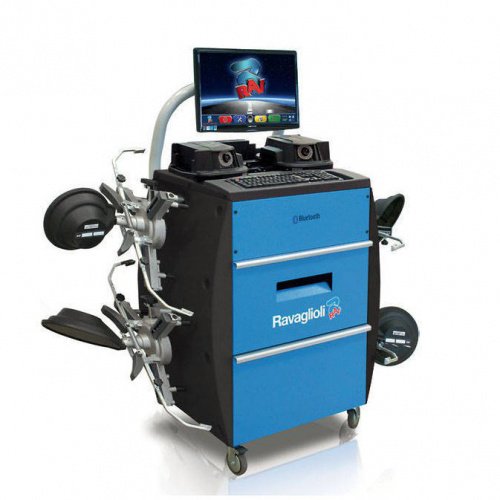

Стенд розвал сходження 3D Ravaglioli TD3000HP

Опис

Омологація та рекомендації Автовиробників

Фірмові авторизовані автоцентри повинні бути укомплектовані обладнанням та інструментом, що має омологацію та рекомендовано відповідно до вимог Автовиробника. Стенди розвал сходження серії TD 3000 схвалені та рекомендовані провідними Автовиробниками, завод-виробник Ravaglioli щільно співпрацює з концернами та відповідає висунутим рекомендаціям та стандартам. У лінійці розвалів TD 3000 представлені моделі, що мають Омологацію відBMW (RAVTD3000HPBMW)іMercedes (RAVTH3000HPMB)

• Універсальність
• Європейська якість
• Зручність під час експлуатації
• Вимірювальні блоки
• 3D мішені
• Затискачі
• Програмне забезпечення
• Комплектація
• Технічні характеристики
• Робота з ADAS системами


Усього 1.5 хвилинина повний вимір,без прокатки. Робота на нульовій висоті з урахуванням похибки площини.

Особливості 3D стенду розвал сходження TD 3000 HP

• Мобільний не вимагає прив'язки до певного місця і відстаней.
• Функція швидкого колісного контролю.
• Висока точність вимірювань – камери безперервно контролюють
• положення мішеней і відображають результат у режимі реального
• часу.Унікальний стенд розвал сходження працює за програмоюPro-Align.
• Easy data- найбільша база даних автомобілів (90000 моделей).
• Easy find - Зручний і швидкий пошук за моделями або V.I.N. коду.
• Easy update - Просте оновлення ПЗ та бази.USB ключдля збереження та відновлення клієнтської бази.
• 3D animation - візуальні підказки щодо операції проведення розвалу сходження
• Quick run out- Швидка компенсація зносу, методом прокатки з поворотом колеса до 30 градоусів
• Готовий до роботи зADAS системами


Стенд 3D Розвал Сходження оснащений двома блоками з високоточними камерами та3Dмішенями з 3-х або 4-х точковими колісними затискачами зі швидкою фіксацією за гуму (виключають можливість пошкодження диска ТЗ). Блоки швидко встановлюються на підйомник за допомогою шарнірних кронштейнів, які унеможливлюють пошкодження під час опускання підйомника.

Обладнання розвал сходження 3D має ряд переваг:

• Велика точність (Два вимірювальні блоки з 4 камерами безперервно контролюють положення колісних 3D мішеней у просторі та оновлюють інформацію на моніторі в режимі реального часу)
• Відсутність процедури компенсації биття коліс
• Мобільність (обладнання не прив'язане до певного місця в майстерні, може працювати будь-де)
• Економія площі автосервісу (стенд розвал 3D не вимагає обов'язкової установки попереду автомобіля на відстані 2 м!)
• Економія коштів (стенд не вимагає калібрування весь термін служби. Автоматична компенсація рівня платформ витягу)
• Зручність при експлуатації (на стенд розвал сходження не впливає яскравість освітлення. Проведення процедури та регулювання з 3D анімаційними зображеннями)

Універсальність

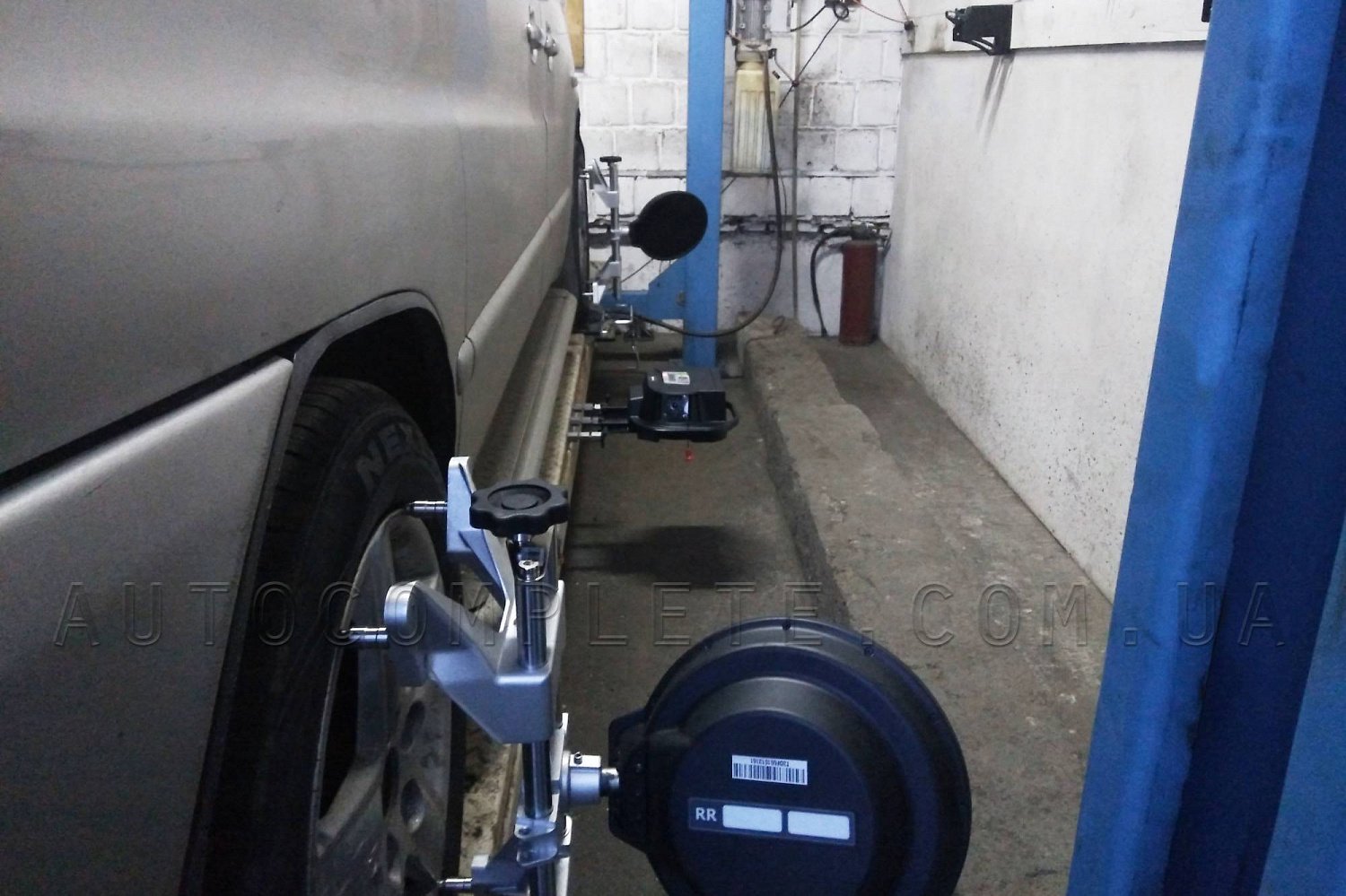

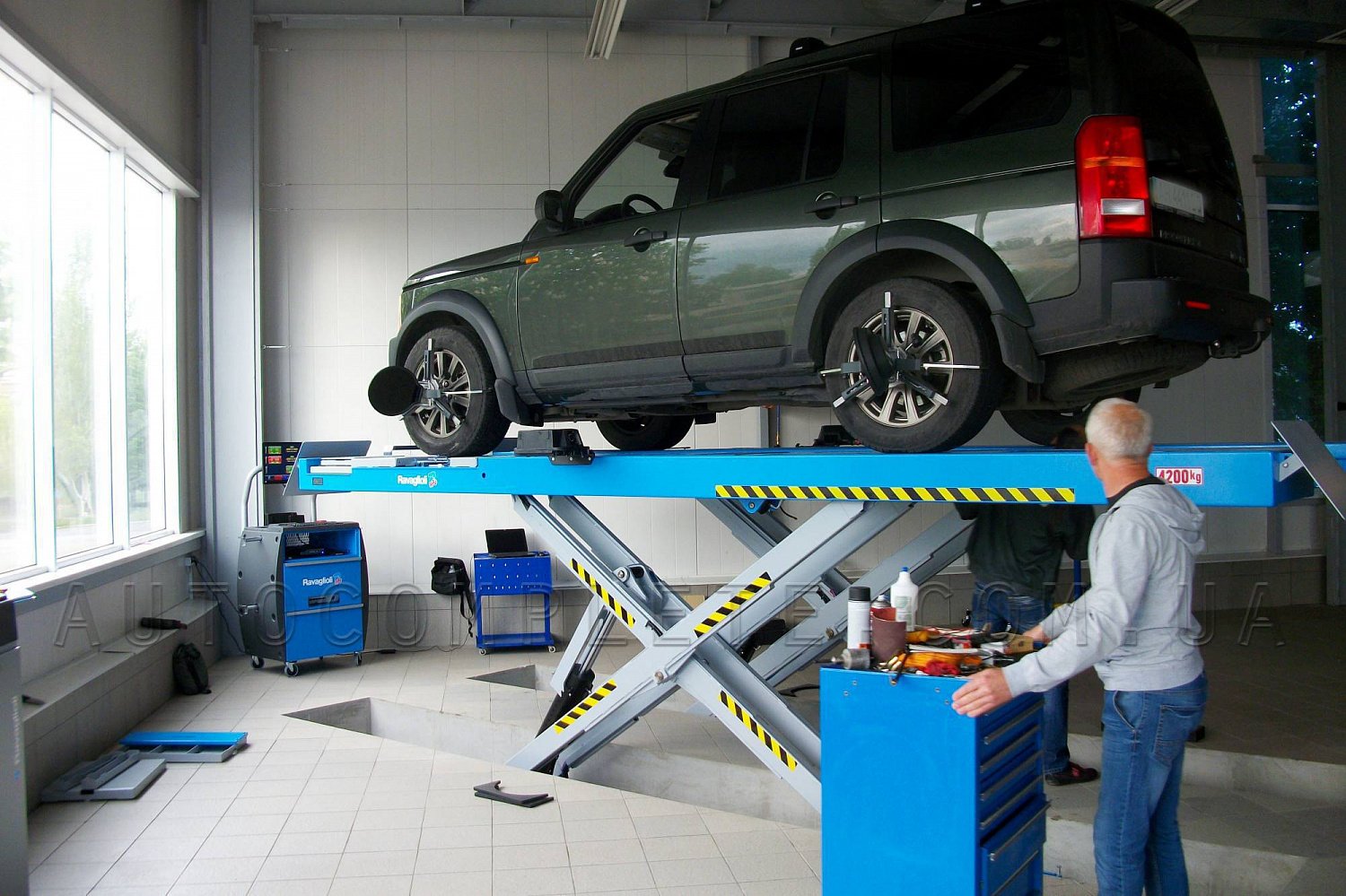

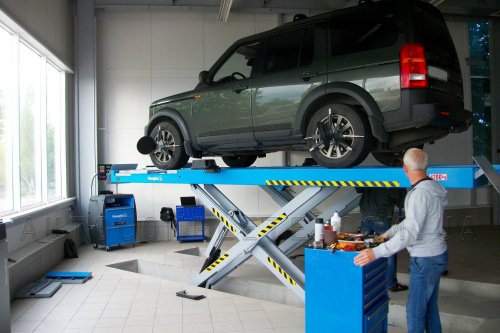

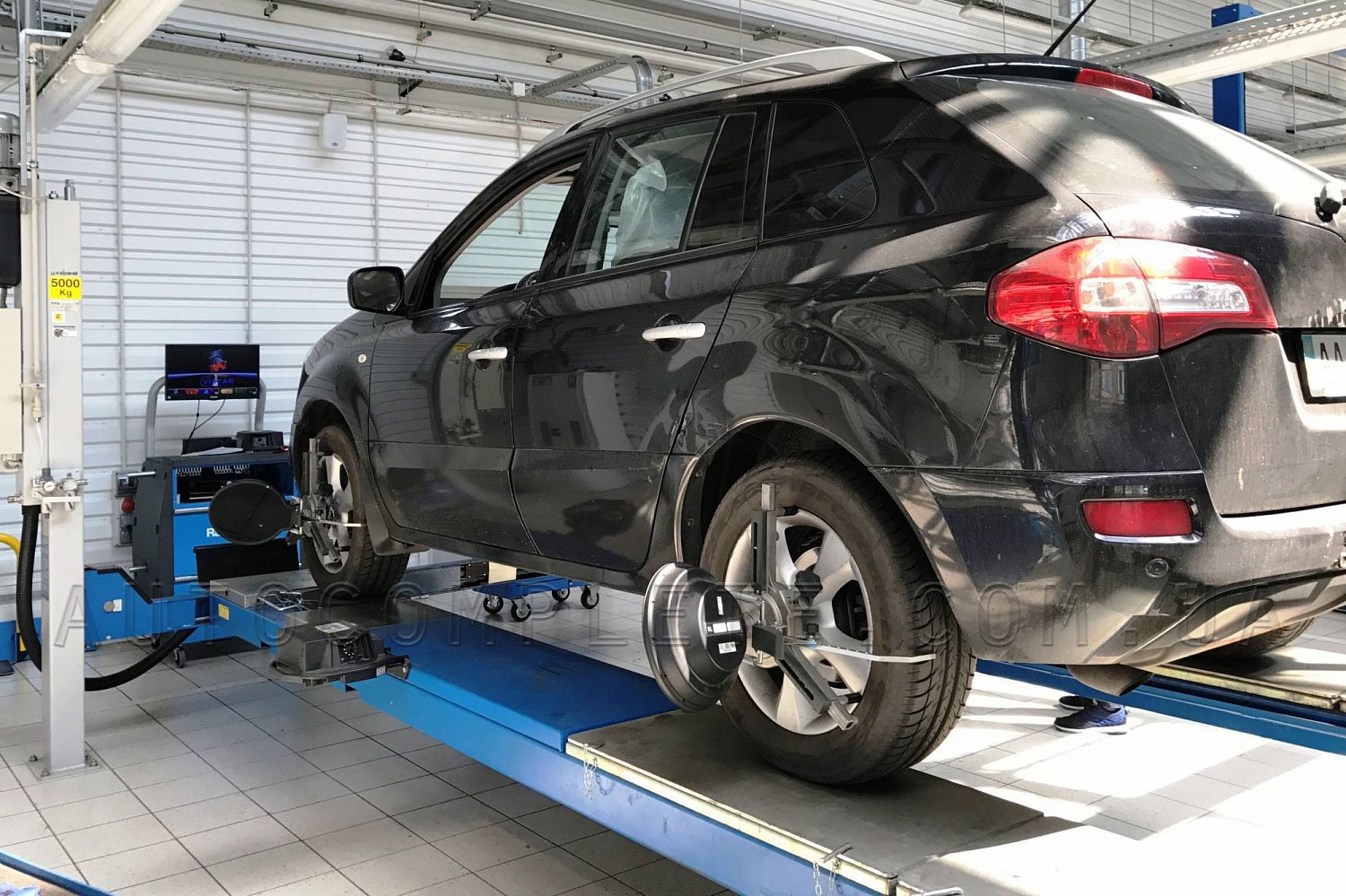

Стенд розвал сходження Ravaglioli TD3000 можна встановлювати на будь-якому типі підйомників, які мають платформи (ножицькому, чотиристоєчному, плунжерному), також розвал може бути встановлений на "Яму". Сфера застосування легкові та комерційні автомобілі з 2 осями та колісною базою в діапазоні від 1800 мм до 4700 мм. Вимірювальні блоки можуть бути зміщені при вимірі транспортних засобів з особливо широкою базою

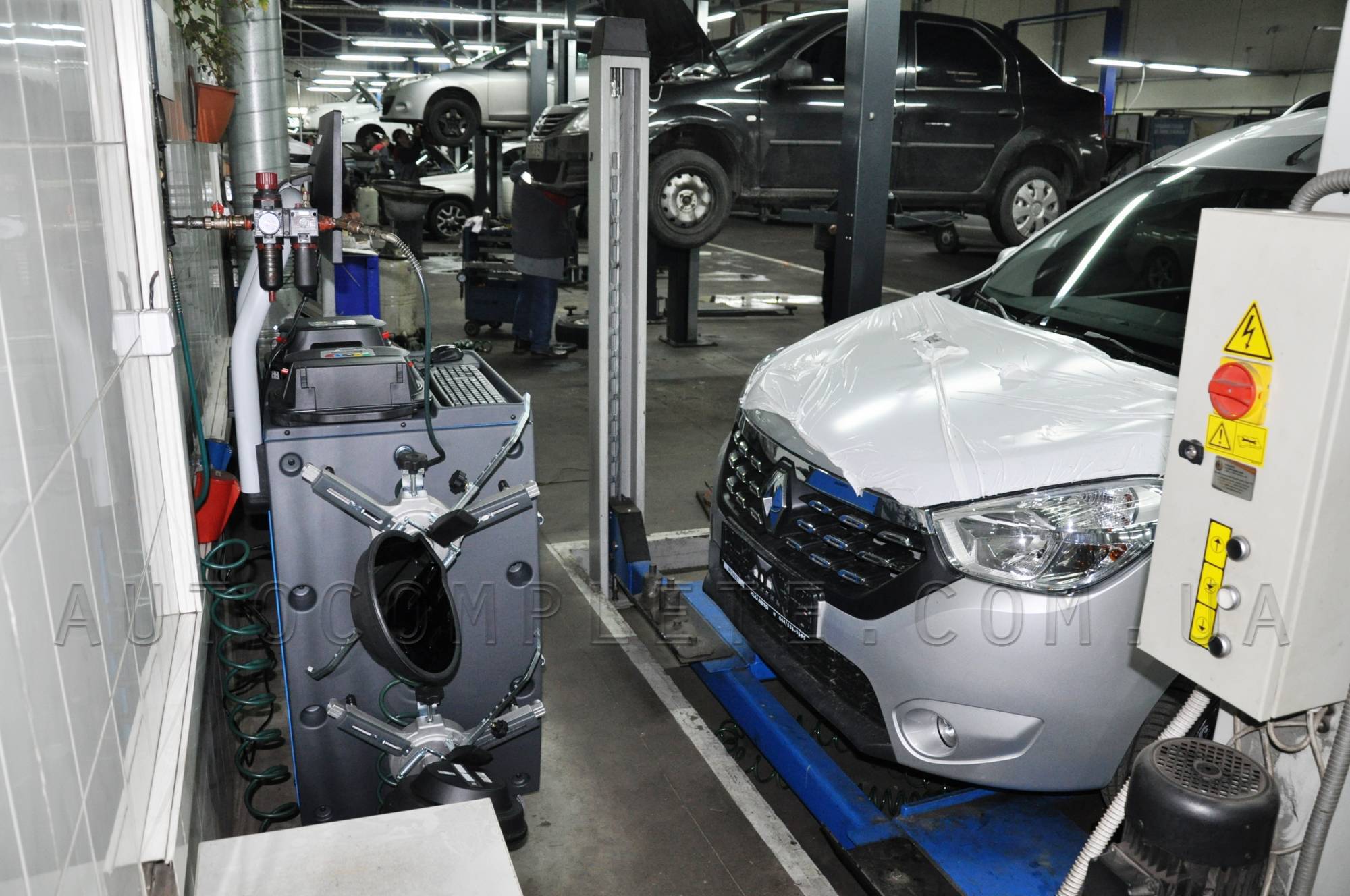

Обладнання розвал сходження не прив'язане до певного місця в майстерні, консоль управління та підйомник можуть розміщуватись як завгодно щодо один одного. Установку обладнання можна зробити оптимально вашим вимогам, заощадивши ваші кошти та площу автосервісу.

Вимірювальний блок має дві камери, які дивляться по двох осях (X, Y), вони компенсують зміщення блоків та їх поворот. Також у кожному блоці вбудовані двоосьові електронні інклінометри (вимірники кута) що компенсують нахил блоків, разом вони обчислюють і виробляють автоматичну компенсацію рівня платформ.

Обладнання не прив'язане до певного місця в майстерні, може працювати будь-де

Європейська якість

Стенд розвал сходження TD3000 виробляють на заводіRavaglioli в Італії. Устаткування має сертифікат якостіISO 9001 та рекомендований такими виробниками як:Citroën, Ferrari, Lamborghini, Peugeot, Renault, Volvo. На обладнання Ravaglioli для розвалу сходження надаєтьсягарантія 3 роки.

Ravaglioli - провідний європейський виробник OEM обладнання для обслуговування та ремонту автомобілів Компанія працює з Автовиробниками та має ряд Омологацій на своє обладнання

Зручність під час експлуатації

Розвал сходження Ravaglioli TD 3000 максимально зручний та практичний під час експлуатації. Інтуїтивно зрозумілеПЗпроведення процедури та регулювання розвалу сходження, з анімаційними підказками.

Спеціальні три точкові затискачі у комбінації з повноцінними3D мішенями, які складаються з безлічі сфер, покритими спеціальними кристалами, дозволяє чотирьомHD камерам моментально отримати ідентифікацію мішеней та кутів положення коліс у просторібез застосування "прокатки" автомобіля, що значно заощадить ваш час та сили.

Якщо вам з яких-небудь причин (візуально не рівний диск) потрібна "прокатка автомобіля" стенд Ravaglioli дозволяє зробити процедуру з поворотом колеса всього- 30°. Стенд розвал сходженняне вимагає калібрування весь термін служби

Відсутність будь-яких проводів для передачі даних або живлення. Вимірювальні блоки передають дані на консоль управління поBluetooth каналу. Безперечним плюсом є те, щояскраве освітленнянавколо обладнання, ніяк не впливає на стабільну роботу і точність вимірювань стенду розвал сходження Ravaglioli.

Для зручності майстра показання регулювання розвал сходження відображаються на моніторі консолі управління і дублюються на блоках з камерами за допомогою світлових індикаторів. Також є можливість встановити додаток нателефонабопланшетта працювати дистанційно від стенду.

Вимірювальні блоки

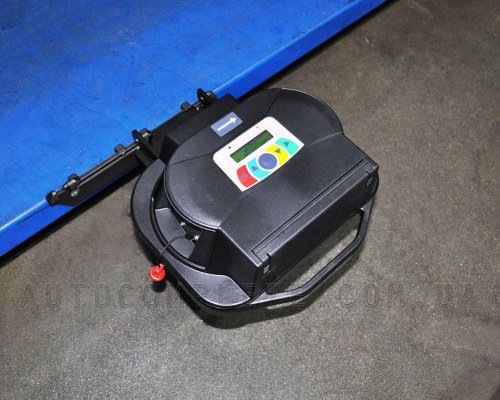

Вимірювальні блоки мають чотири вбудовані камери високої точності зHD роздільною здатністю, вони забезпечують швидке захоплення3D мішенейна будь-якій зручній для оператора робочій висоті. Камери мають потужне інфрачервоне світлодіодне підсвічування, завдяки чому чітко бачать кожен маркер (сферу) усередині 3D мішені, незалежно від зовнішніх умов (відблиски, яскраве світло). Передача даних здійснюється каналомBluetooth. Блоки можна зняти на консоль управління, або встановити на інший підйомник (яму) і проводити вимірювання розвалу сходження там, оскільки обладнання не прив'язане до певного місця роботи. Щоб уникнути травмування оператора та пошкодження блоків, кронштейн має спеціальний шарнір.

У блок із камерами вбудована панель управління, оператору немає необхідності щоразу підходити до стенду з клавіатурою, можна проводитидистанційне керуваннярозвалом прямо із вимірювального блоку.Світлодіодні повторювачідублюють показання монітора , оператор може проводити регулювання розвал сходження автомобіля спираючись на показання світлодіодів, це особливо зручно коли монітор знаходиться в не зони видимості.

3D мішені

завдяки дворівневому розташуванню маркерів усередині3-х мірнихмішеней, стенд дозволяють визначати положення колеса в просторі в рази точніше і швидше порівняно із звичайними плоскими мішенями такими як (Hunter, Hofmann, HPI, Vectra), оскільки враховується відстань між сферами та відстань між першою та другою площиною

Ексклюзивні 3D мішені, технологія 3х мірного зображення

• НЕМАЄ необхідності у процедурі компенсації биття диска
• дуже легкі
• усередині немає електронних компонентів
•  не вимагають обслуговування

Затискачі

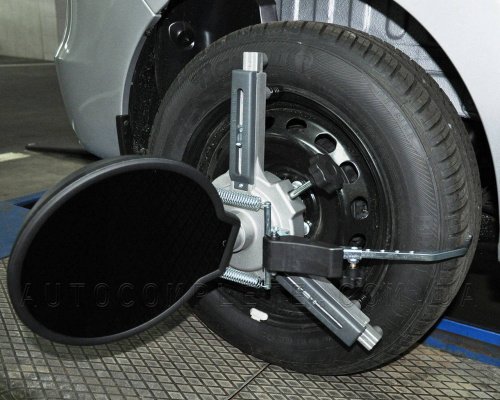

Стенд розвал сходження за бажанням клієнта комплектується3xабо4хточковими затискачами. Затискач має швидке регулювання, яке дозволяє встановити його на колесо діаметром від8″до24″.Затискачі з механізмом захоплення за обід шини, у складі з фіксаторами та знімними кігтями.ABSпластику, що кріпиться за протектор шини, що суттєво економлять час установки, а пазурі з пластику не дряпають диск ТС.

3х точкові затиски, що самоцентруються, завдяки своїй конструкції в комбінації з повноцінними 3D мішенями, дозволяють не проводити процедурукомпенсації биттядиска (прокатування ТЗ). Затискач має 3 точки опори, завдяки "рівносторонньому трикутникуідеально вписаний в коло колеса і точно визначаєцентр диска

Затискачі мають запатентований механізм (редуктор), що дозволяє провестишвидкута легку установку відповідно до розмірів колеса. Наші менеджери допоможуть вам підібрати оптимальні затискачі під ваші вимоги.

Програмне забезпечення

Стенд TD 3000HP поставляється з програмним забезпеченням Vistar 3 DT, який використовує базу Autodata, ви маєте дані про всі відомі автомобілі, включаючи останні новинки, навіть база регулярно оновлюється. Також є можливість вносити дані про автомобіль самостійно.

Технічні характеристики

Готовий до роботи з ADAS системами

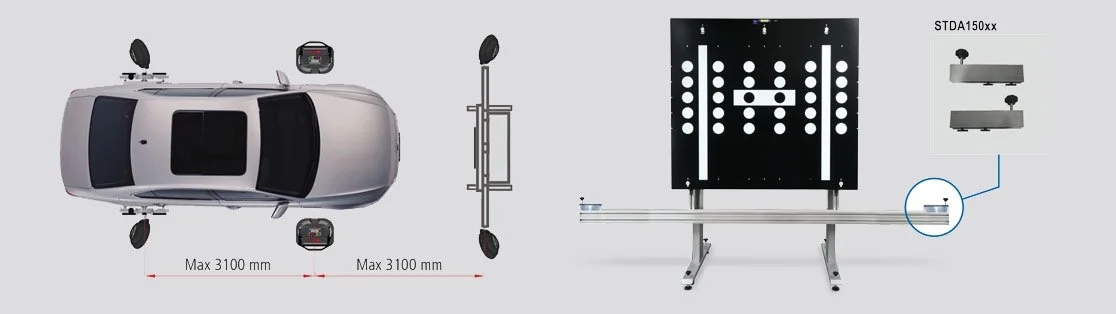

Перед калібруванням ADAS необхідно провести процедуру регулювання кутів розвал сходження коліс, також калібрувальна панель повинна бути вирівняна щодо осі руху транспортного засобу. Лінійка стендів розвал сходження TD 3000 готова до роботи з калібрувальними ADAS системами що дозволяє точно позиціонувати панель і значно економить час в порівнянні з класичним лазерними системами

Для роботи з калібрувальними ADAS системами необхідне додаткове обладнання:

• STDA141ADAS - токен для оновлення ПО стенду розвал сходження для роботи з панеллю калібрування ADAS

• STDA150TX - комплект  адаптерів для встановлення мішеней напанелі TEXA

• STDA150AU – комплект адаптерів для встановлення мішеней на панелі AUTEL
