Легковая тест линия Ravaglioli RT102_PC

Описание

Линия инструментального контроля Ravaglioli (Италия) с тормозным стендом RT102/4, RT102/5, RT102/6 или RT102/7 для легковых автомобилей и легкого коммерческого транспорта.

Цена указана за тормозной стенд (стандартная версия). Окончательная стоимость "тест-линии", с модификациями, консолью управления, дополнительными устройствами и аксессуарами, проссчитывается  менеджером индивидуально.

Тест линия предназначена для частичной или полной диагностики транспортного средства, в зависимости от комплектации. Данный вариант тест линии предлает множество комплектаций с дополнительными устройствами и аксессуарами.

Базовая комплектация включает тормозной стенд для диагностики тормозной системи, персональный компьютер с монитором и електрический блок. Максимальная комплектация включает улучшеный тормозной стенд (взвешивающее устройство, самотормозящие двигатели, оцинкованное основание), полноценную консоль управления, стенд проверки подвески, стенд проверки бокового увода, люфт-детектор, тестер света фар, шумомер, газоанализатор и другие дополнительные аксессуары.

Роликовый тормозной стенд Ravaglioli RT102/4, RT102/5, RT102/6, RT102/7

Основное устройство тест линии - предназначен для измерения тормозной силы 4 - 7.5 кН и контроля эффективности тормозной системы легковых и коммерческих автомобилей с максимальной нагрузкой на ось при тесте до 2500 кг. Тормозной стенд RT102/4, RT102/5, RT102/6, RT102/7 может проводить измерения таких параметров:

• Тормозную силу, развиваемую каждым колесом автомобиля, при заданном усилии на тормозной педали;
• Усилия прокручивания незаторможенных колес;
• Тормозную силу, развиваемую стояночным тормозом;
• Статическую нагрузку на ось автомобиля;
• Усилия на педали тормоза.

• RT102/4 - двигатели 3.5 кВ, максимальная сила торможения 4 кН;
• RT102/5 - двигатели 4.0 кВ, максимальная сила торможения 5 кН;
• RT102/6 - двигатели 4.7 кВ, максимальная сила торможения 6 кН;
• RT102/7 - двигатели 5.5 кВ, максимальная сила торможения 7.5 кН.

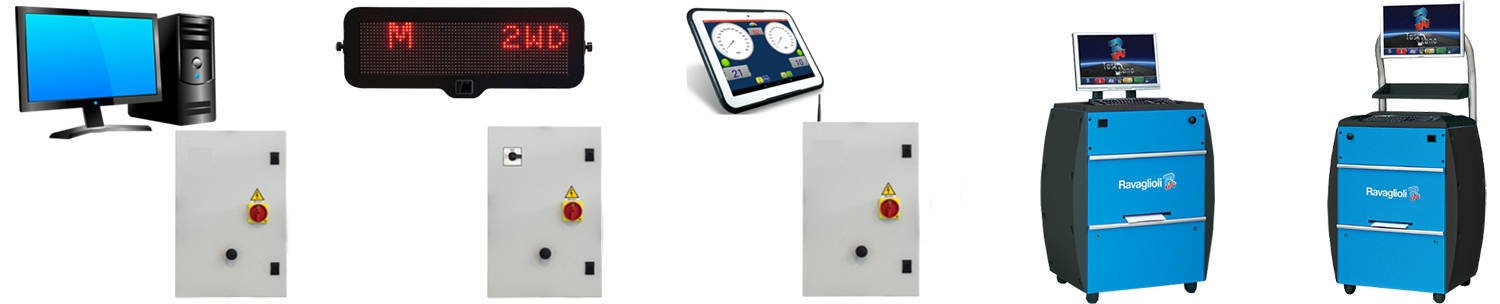

Консоль управления предназначена для получения данных от измерительных устройств на компьютер обработчик, обработки полученных данных и их визуализацию. Также с помощью консоли управления, как можно понять из названия, производится управление устройствами тест линии, и наличие некоторых функций зависит от типа консоли управления.

• Базовая консоль управления Ravaglioli RT003D с электрическим блоком управления и светодиодным дисплеем;
• Базовая консоль управления Ravaglioli RT003D/KIT с электрическим блоком управления и ПК;
• Стандартная консоль управления Ravaglioli RT009/4E с кабинетом, электрическим блоком управления и ПК;
• Премиум консоль управления Ravaglioli RT011/4E с кабинетом, электрическим блоком управления и ПК;

• Электрический блок управления Ravaglioli RT004TBLT с wi-fi модулем для подключения мобильного устройства.

Стенд проверки подвески

Вибростенд позволяет проверить состояние подвески транспортного средства и надежность сцепления колес автомобиля с дорожным покрытием. измерения сцепления указывает на способность подвески поддерживать контакт колеса с поверхностью дороги в самых критических условиях.

Вибростенд может тестировать:

• Вес отдельных колес и оси;
• Процент сцепления одиночных колес;
• Разницу в процентах сцепления на колесах одной оси;
• Резонанснаяу частоту системы (соответствует ситуации с минимальной силой, передаваемой на землю).

*Стенд проверки подвески работает только под управлением консолей Ravaglioli RT009/4E или RT011/4E

Платформа бокового увода

Испытательная платформа, установленная в пол, для диагностирования бокового увода колеса автомобиля. На платформе размещена подвижная пластина с датчиками бокового смещения. При движении колеса по пластине, она смещается, в зависимости от геометрии колеса. Датчики передают данные полученые в результате теста на обработку в модуль управления.

Устройство состоит из двух пластин:

• Первая создает разнонаправленные усилия;
• Вторая - измерительная.

Устройство обеспечивает быстрый контроль углов установки колес для определения необходимости дальнейшей коррекции на стендах "сход-развала".

Дополнительное оборудование

Люфт-детектор - устройство помогает осуществить визуальную проверку дефектов подвески автомобиля (зазор шаровых соединений, сайлент-блоков, глушителя и пр.).

Тестер света фар - механический прибор для регулировки фар с цифровым люксометром, лазерным объективом и лазерным указателем. Работает с любым типом фар. Может быть подключен к консолям управления с кабинетом (RT009/4E и RT011/4E).

Газоанализатор - устройство используется для измерения и анализа количества вредных выбросов в выхлопных газах ДВС, работающих на бензиновом, дизельном и газообразном топливе.

Шумомер - специальный прибор для объективного измерения уровня звука.

*Дополнительно к тормозному стенду и другим устройствам можно подключать аксессуары, для расширения их функциональности и возможностей.
